导轨式N2Power24V直流开关电源

　　在工业自动化控制柜、分布式IO站点、小型设备电控系统的搭建过程中，导轨式直流电源是承担交流转直流供电的核心部件，这款N2Power架构的24V供电单元，正是针对标准DIN导轨安装场景开发的紧凑型供电产品，日常运维中常被用来给PLC主机、传感器组、中间继电器线圈、小型直流执行器提供稳定的24V直流电能，是低压电控回路里不可或缺的供电节点。

　　从实际选型适配的角度看，这款电源采用宽幅交流输入设计，可适配全球主流的工业电网电压范围，对现场电网的小幅电压波动具备一定耐受能力，不会因为车间内大型设备启停造成的电压暂降直接触发输出中断，输出端额定24V直流、2.5A的带载能力，刚好覆盖单台小型设备控制回路、或者10个以内分布式IO模块加配套传感器的总功耗需求，对于不需要大功率供电的单机设备、工位级控制单元来说，这个功率段既不会造成容量浪费，也能预留15%左右的带载余量，避免长期满负荷运行缩短器件寿命。

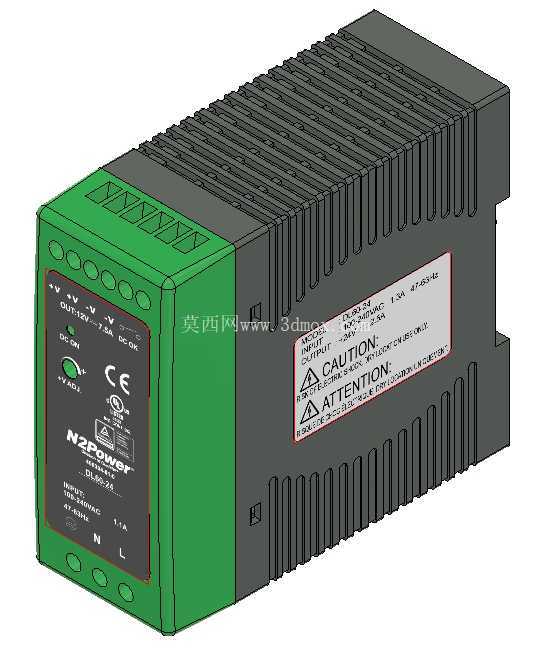

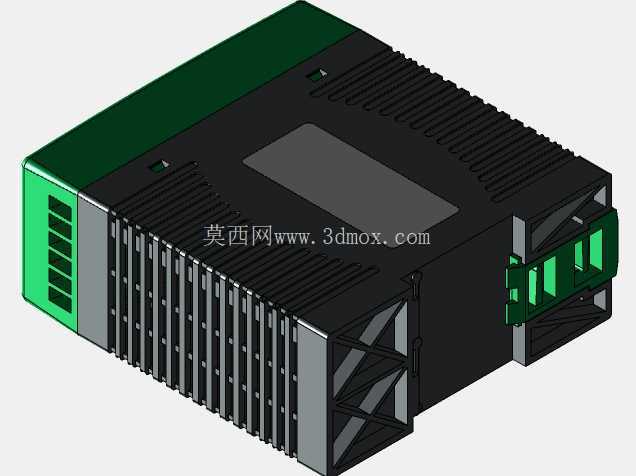

　　结构设计上，这款电源完全遵循工业导轨安装件的通用尺寸规范，整体采用长方体塑壳结构，壳体两侧设计有密集的竖向散热筋，不需要额外加装散热风扇，依靠自然对流就能满足额定负载下的散热需求，完全规避了风扇磨损带来的运维故障点，适合在粉尘较多、需要长期连续运行的车间环境使用。壳体前端分为上下两个接线区域，上端为直流输出接线端子，标注有清晰的正负极标识，每个端子旁预留了对应的状态指示位，其中直流输出侧配有绿色的电源指示灯，设备正常输出时指示灯常亮，运维人员巡检时可以直接通过灯的状态判断供电是否正常，不需要额外用万用表测量输出端电压；下端为交流输入接线端子，标注有火线、零线的接线标识，接线端旁设计有对应的防护挡板，避免接线完成后裸露的带电部分被误触，符合低压电控设备的安全防护要求。

　　安装边界方面，这款电源的宽度适配标准35mmDIN导轨的安装卡槽，安装时只需要将背部的卡扣卡在导轨上按压到位即可完成固定，不需要额外打孔安装固定件，在电控柜内排布时，上下方向需要预留至少30mm的散热空间，左右方向如果和其他发热器件相邻，建议预留10mm以上的间隙，避免热量堆积造成电源内部温度过高触发过温保护。接线时需要注意，交流输入侧的线径建议选用0.75-1.5平方毫米的多股铜芯线，直流输出侧根据实际带载电流选择对应线径，当带载电流接近额定值时，输出侧线径建议不小于1.5平方毫米，减少线路压降对后端设备供电稳定性的影响。

　　从电路设计的细节来看，这款电源内置了过流、过压、过温三重保护机制，当输出端出现短路、负载电流超过额定阈值、或者内部温度超过安全值时，电源会自动切断输出，故障排除后重新上电即可恢复正常工作，不会因为单点故障造成电源本身或者后端受电设备的损坏。壳体表面印刷的参数标识清晰耐磨，即使在柜内光线较差的环境下，也能快速辨识输入输出参数、接线极性，减少接线错误的概率。整体外壳采用阻燃级工程塑料材质，具备一定的抗冲击能力，在柜内安装、后期运维拉扯线缆的过程中，不会轻易出现壳体开裂的情况。

　　在实际项目应用中，这类小功率导轨电源常被用在自动化生产线的工位控制盒、小型检测设备的电控箱、楼宇智能化的分布式控制节点里，相比大功率的集中式供电电源，这种分布式安装的小功率电源可以缩短直流供电线路的长度，减少线路上的压降损耗，同时单个电源故障不会影响整条生产线的其他工位供电，故障排查和更换也更加便捷，只需要断开对应回路的电源，将故障电源从导轨上取下更换即可，不需要拆解复杂的接线排，能大幅缩短现场故障停机的时间。建模过程中，这类电源的细节还原需要重点关注接线端子的位置、散热筋的排布尺寸、背部导轨卡扣的安装尺寸，确保在做电控柜三维布局时，能够准确模拟实际安装的干涉情况，提前排查柜内布线、器件排布的空间冲突问题，避免实际装配时出现器件装不上、接线空间不足的问题。
