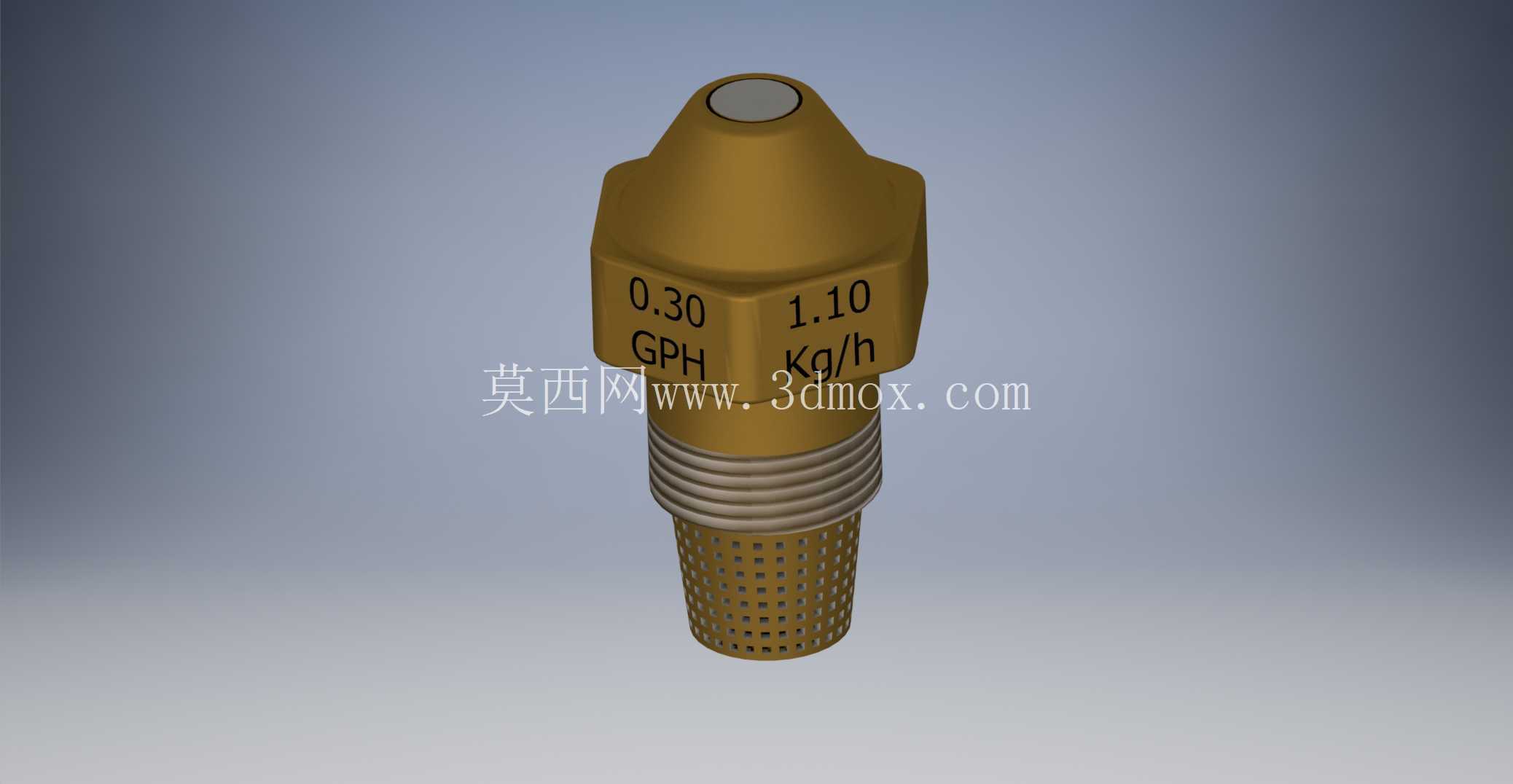

BSP R1/8螺纹带滤网燃油喷嘴结构

　　在小型燃油燃烧器、厨用燃油灶、车载驻车加热器这类需要精准控制燃油供给量的设备里，喷嘴是直接决定燃烧效率、排放水平的核心终端部件，这款带集成滤网的螺纹式喷嘴，就是针对小流量燃油供给场景开发的终端雾化元件。从实际工况适配角度看，这类喷嘴的流量标定同时采用公制kg/h与英制GPH双单位标注，1.10kg/h、0.30GPH的额定流量，刚好适配10-15kW功率区间的燃烧装置，不管是出口设备匹配英制管路标准，还是国内设备沿用公制设计参数，都能直接对照选型，不用额外做流量单位换算，减少选型阶段的参数匹配误差。设计阶段最先确定的是安装接口尺寸，选用BSP R1/8锥管螺纹作为安装连接结构，这类螺纹在燃油管路、小型气动液压系统里应用极广，锥面自带密封特性，安装时只要按照标准扭矩拧紧，不需要额外缠绕过多生料带或者加装密封垫片，就能耐受0.3-1.2MPa的燃油工作压力，不会出现接口渗漏问题；螺纹段长度控制在适配常规燃烧器安装壁板的厚度范围，安装后喷嘴前端的雾化喷口刚好处于燃烧腔的最佳混合位置，不会因为旋入过深导致喷口贴壁积碳，也不会因为旋入过浅导致燃油雾化后和空气混合不充分。

　　喷嘴本体采用黄铜材质加工，一方面黄铜的切削性能优异，加工内部的涡流腔、喷口微孔时能达到很高的尺寸精度，保证每只喷嘴的流量偏差控制在±5%以内，另一方面黄铜的耐燃油腐蚀性能好，长期接触柴油、煤油、轻质生物燃油都不会出现锈蚀、材质溶胀问题，使用寿命比普通钢制喷嘴更长。喷嘴下半部分集成的网状过滤结构，是设计里很务实的细节：燃油从油箱到喷嘴的管路里难免会携带细小的金属碎屑、油泥杂质，如果这些杂质直接进入喷嘴内部的涡流槽或者0.1mm级的喷口微孔，很容易造成喷口堵塞，导致雾化不均、流量下降甚至断火，集成式滤网直接做在喷嘴进油端，和喷嘴本体成为一个整体，不用在管路上额外加装独立过滤器，减少了管路接头数量，也就降低了潜在的渗漏点；滤网的网孔尺寸经过匹配，刚好能拦截大于喷口直径1/2的杂质，不会因为网孔过密造成供油阻力过大，也不会因为网孔过粗起不到过滤作用。

　　喷嘴上部的六角结构是专门为安装设计的受力面，对边尺寸符合标准扳手的开口规格，安装时可以用普通开口扳手或者套筒直接施力，不会因为受力面过小导致安装时打滑、磨圆边角，六角平台上直接激光蚀刻流量参数，后期设备维护时不用拆下来，直接就能看到喷嘴的额定流量，更换配件时不会选错型号。喷口部分采用嵌入式硬质合金镶片，因为燃油高速通过喷口时会带有轻微的冲刷磨损，黄铜材质本身硬度不高，如果直接在黄铜本体上加工喷口，使用一段时间后喷口会被冲大，导致流量超标、雾化角度偏移，镶入硬质合金片后，喷口的耐磨性能提升数倍，能保证长期使用后流量参数依然稳定。

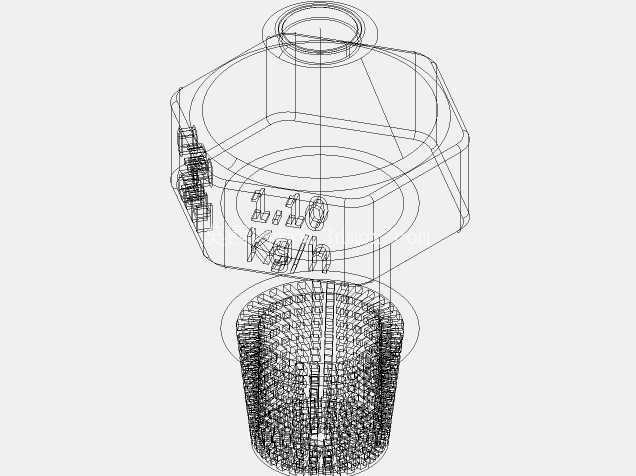

　　从建模的角度看，绘制这个零件时要特别注意几个尺寸边界：螺纹段的收尾退刀槽尺寸要符合BSP螺纹的加工标准，不能出现螺纹收尾过长导致安装不到位的问题；滤网部分的镂空孔要做阵列时的均布处理，保证进油时各个方向的进油量均匀，不会出现偏流；内部的涡流腔曲面要做平滑过渡，不能有加工棱角，不然燃油在腔内形成涡流时会出现紊流，导致喷出的油雾锥角偏移、雾化颗粒粗细不均。实际应用中，这类喷嘴还要和点火电极、风盘配合安装，喷嘴前端伸出风盘的距离、喷口和点火电极的间隙都有明确的尺寸要求，建模时预留的安装基准面，能方便后续整机组装时直接做配合约束，减少装配调试的工作量。很多新手工程师在选型这类喷嘴时，往往只看流量参数，忽略了雾化角度、滤网精度、螺纹密封形式的匹配，实际上同流量的喷嘴会有不同的雾化锥角，对应不同深度的燃烧腔，选错锥角会导致油雾直接喷到燃烧腔壁上形成积碳，不仅燃烧不充分冒黑烟，还会缩短喷嘴的使用寿命。这款喷嘴的结构设计把过滤、连接、雾化、标识几个功能集成在一个小零件上，没有多余的结构，每个部位的尺寸都对应实际安装、使用、维护的需求，没有为了建模好看添加无用的装饰特征，完全是面向实际工业应用的功能化设计。
