piherPT15碳电位计安装支架结构设计

　　在工业控制、消费电子、小型机电设备的信号调节回路里，碳膜电位计是承担分压、信号校准、参数阈值调节的核心被动元件，PT15系列作为piher旗下常用的卧式安装电位计，其配套的安装支架直接决定了元件在整机内的固定可靠性、旋钮操作的同轴度以及长期使用的抗振动性能，很多初入结构设计的工程师容易忽略这类小支架的细节设计，往往在样机调试阶段才发现旋钮卡滞、电位计本体受外力偏移、引脚受力脱焊等问题，反而拖慢了整机的验证进度。

　　从实际应用场景来看，这类带支架的PT15电位计常被用在小型工控面板的参数调节旋钮、小家电的功能档位调节、电动工具的转速调节模块、音频设备的音量调节回路里，不同场景对支架的固定强度、安装公差要求存在明显差异：比如用在手持电动工具上时，支架需要承受设备运行时的高频振动，不能出现电位计本体松旷导致的参数漂移；用在精密仪器面板上时，支架的定位基准需要和面板开孔保持极高的同轴度，避免旋钮转动时和面板刮擦，影响操作手感。

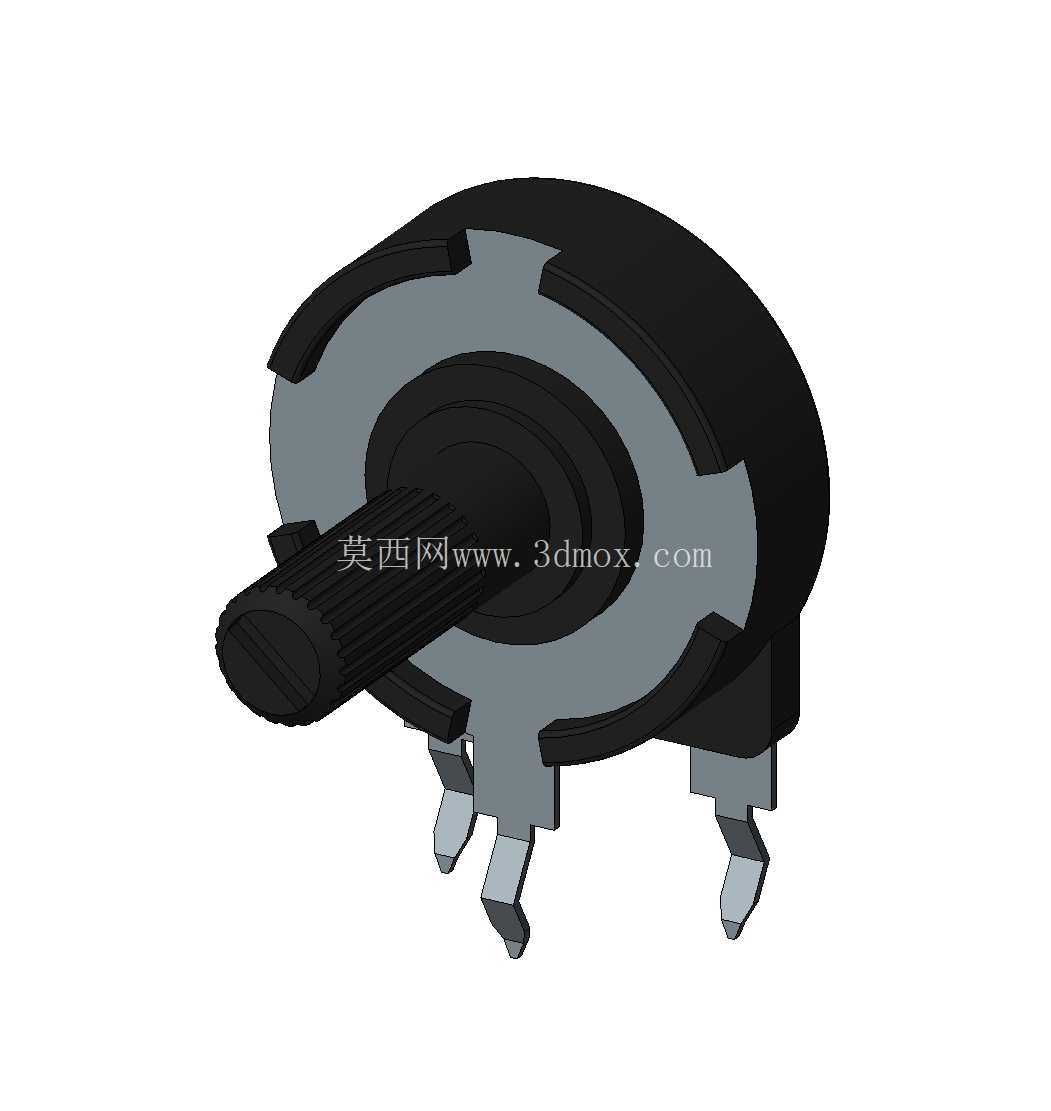

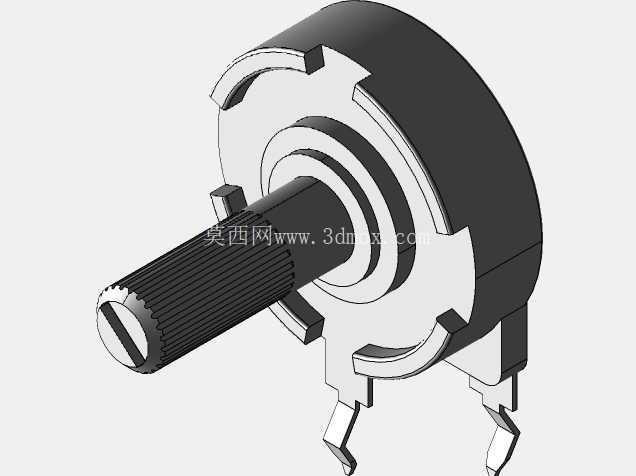

　　这款支架的设计完全围绕PT15电位计的本体结构展开，电位计的圆形壳体上带有三个对称分布的定位凸耳，支架对应位置设计了匹配的卡槽结构，装配时不需要额外打胶或者使用紧固件，直接将电位计本体卡入卡槽即可完成预固定，卡槽的尺寸公差控制在0.1mm以内，既保证装配时不会因为过盈量太大压裂电位计的塑料壳体，也不会因为间隙过大导致电位计在支架内转动。支架底部伸出的两个插装引脚，是针对PCB插装焊接设计的，引脚的宽度和伸出长度完全匹配常规PCB的焊盘孔径，过波峰焊时可以直接将支架和电位计整体固定在PCB上，不需要额外增加固定工序，两个引脚的间距经过精准核算，和电位计本身的三个信号引脚保持安全的电气间隙，不会出现焊接后引脚短路的问题。

　　支架的中心开孔完全避让电位计的调节轴，开孔直径比调节轴的最大外径大0.3mm，给轴的转动预留足够的间隙，避免支架和轴之间产生摩擦阻尼，影响旋钮的调节顺滑度。调节轴本身设计了滚花结构和一字槽，既可以适配带锁紧的旋钮帽，也可以在没有安装旋钮的时候直接用螺丝刀调节参数，支架的前端面和轴的台阶面保持0.2mm的间隙，不会干涉轴的轴向定位。

　　从安装边界来看，整个支架连同电位计装配完成后，整体外径控制在18mm以内，轴向总长度从PCB板面到轴端的距离为22mm，适合安装在面板厚度1-3mm的设备外壳上，面板只需要开一个直径10mm的轴过孔，以及两个对应支架定位柱的小孔，就可以完成整个电位计组件的面板端固定，不需要在外壳内部设计额外的固定筋位，大幅降低了外壳模具的结构复杂度。支架的材质选用常用的冷轧钢板冲压成型，表面做镀镍处理，既具备足够的结构强度，也能在常规使用环境下避免生锈，冲压成型的工艺适合大批量生产，单件成本可以控制在极低的水平，完全适配消费类电子、小型工控设备的量产成本要求。

　　在建模过程中，需要特别注意几个容易出错的公差配合点：一是卡槽和电位计凸耳的配合尺寸，要参考piher官方提供的PT15电位计的本体尺寸公差带，把卡槽的尺寸设计在公差带的中间值，避免不同批次的电位计出现装配过松或者过紧的问题；二是底部插装引脚的位置度，要控制在0.05mm以内，否则过波峰焊时会出现插不进PCB孔的问题，影响量产装配效率；三是支架的平面度，冲压完成后要做整平处理，保证支架贴装到PCB上时不会出现倾斜，导致电位计的轴和面板开孔不同心。另外，支架的边缘都做了0.2mm的圆角处理，避免冲压后的锐边划伤装配工人的手，也不会在装配过程中刮伤电位计的塑料外壳。

　　很多工程师在选型这类电位计支架的时候，容易只看外形尺寸是否匹配，忽略了支架的固定方式和实际使用场景的振动要求，比如在移动类设备上使用时，如果只靠卡槽固定电位计，长期振动下可能出现电位计转动的问题，这时候可以在卡槽位置增加一个小的点胶槽，装配时点少量固定胶，就可以大幅提升固定可靠性，而不需要重新设计支架结构。这款支架的结构也预留了足够的修改空间，如果需要适配不同长度的调节轴，只需要调整支架前端面的轴向位置，不需要改动整体的安装固定结构，可以快速衍生出适配不同面板厚度的版本，减少重复建模的工作量。
