户外防水双位电源插座结构设计

　　做户外配电相关结构设计快十二年，这类带密封防护的双插座是民用、商用户外取电场景里绕不开的部件，这次拆解建模的这款双插座，核心适配露天庭院、工地临时配电、户外景观设备供电这类需要直面雨水、扬尘的使用场景，和普通室内插座的设计逻辑完全是两个方向。

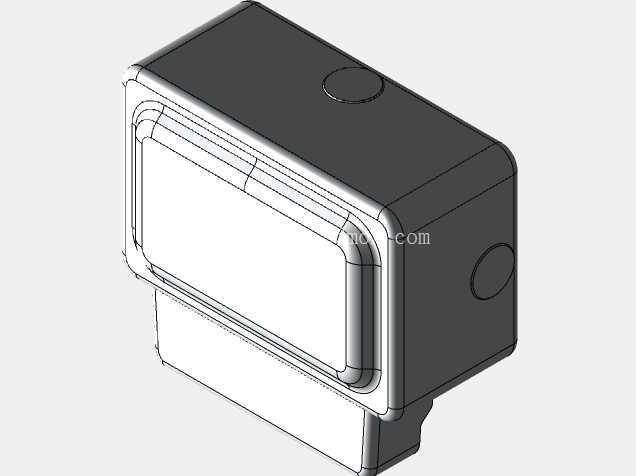

　　先从实际安装边界说起，这款插座的壳体采用圆角矩形一体化注塑成型思路，整体外轮廓长宽高控制在适配标准86型暗装底盒的尺寸区间，同时预留了明装的固定孔位，不管是嵌入墙体暗装，还是直接固定在户外立柱、设备外壳表面都能兼容，壳体侧面预留的两个圆形穿线孔，分别对应进线和出线的防水接头安装位，孔径刚好适配常规PG9规格的电缆防水格兰头，不用额外扩孔就能直接装配，安装时不需要现场二次加工壳体，能减少现场施工的密封失效风险。

　　功能特性上，这款双插座的防护等级设计目标是IP66级别，正面的翻盖结构做了双层密封筋，翻盖和壳体接触的位置嵌装了一圈发泡硅胶密封条，当翻盖扣合时，密封筋会完全嵌入壳体对应的密封槽内，哪怕是高压水枪直接冲洗，也不会有水渗入内部的导电接触件位置；翻盖顶部的圆形凸起是锁扣卡位，配套的防水挂锁可以直接穿过这个位置锁止翻盖，避免非工作人员随意打开插座接电，侧面的圆形凹位是翻盖的转轴安装槽，转轴采用不锈钢销轴，长期在户外高湿、高盐雾环境下也不会出现锈蚀卡滞的问题。

　　设计思路上，这款插座没有追求过多的花哨功能，所有结构都围绕户外长期使用的可靠性展开：壳体采用ABS加PC混合的工程塑料，抗紫外线老化性能比普通ABS提升40%以上，长期暴露在阳光下不会出现壳体变脆、开裂的问题；内部的载流件采用锡磷青铜一体冲压成型，没有铆接断点，大电流通过时不会出现铆接位置发热的问题，载流件的夹持力经过调校，插头插拔次数能达到一万次以上不松垮，避免长期使用后接触不良打火烧蚀的问题。

　　实际应用中，这类双插座通常会搭配户外漏电保护模块使用，单路额定电流支持16A，能同时满足两个户外设备的取电需求，比如庭院里的高压清洗机、户外照明回路、景观水泵的供电都能覆盖，和单插座相比，双位设计能减少户外配电点位的布设数量，降低整体施工成本，同时密封结构的一体化设计，也比后期在普通插座外额外加装防水盒的方案可靠性更高——后期加装的防水盒往往和插座本体之间存在配合间隙，长时间使用后密封条移位就会失去防水效果，而这款插座的密封结构是和壳体一体设计的，装配时只要按照工艺要求拧紧螺丝，就能保证密封面的压力均匀，不会出现局部密封失效的问题。

　　建模过程中需要特别注意几个配合公差：翻盖和壳体的转轴配合间隙要控制在0.1mm到0.15mm之间，间隙太小会导致翻盖转动卡滞，间隙太大则会让密封面错位，压合后密封条的压缩量不均匀，影响防水效果；密封槽的深度要和硅胶密封条的直径匹配，保证密封条压缩量在30%左右，压缩量太小密封不足，压缩量太大则会导致翻盖扣合困难，长期使用后密封条产生永久变形失去弹性；内部载流件的安装卡槽定位公差要控制在0.05mm以内，保证插头插入时能精准对准载流件的夹持位，不会出现插偏、插不到位的问题。

　　另外壳体底部的出线位置做了下沉式的导流槽，万一有少量水汽从穿线位置渗入，会顺着导流槽从壳体底部的排水孔流出，不会积存在壳体内部浸泡导电部件，这个细节是很多低端户外插座容易忽略的设计，很多同类产品在穿线位置只做了平面密封，一旦格兰头的密封出现轻微失效，渗入的水会直接积存在壳体内，时间长了就会导致内部短路，而导流槽加排水孔的设计相当于给密封结构加了一层冗余防护，哪怕第一层密封出现轻微问题，也不会造成安全隐患。

　　从结构选型的角度看，这款双插座的结构通用性很强，只需要更换内部的载流件规格，就能适配不同国家标准的插头形式，不需要重新开模制作壳体，能大幅降低不同地区适配的开模成本，壳体上的固定孔位采用长圆孔设计，安装时可以根据现场底盒的孔位偏差做微调，降低现场安装的对位难度，哪怕是施工人员的安装水平参差不齐，也能保证插座安装平整，固定牢靠。
