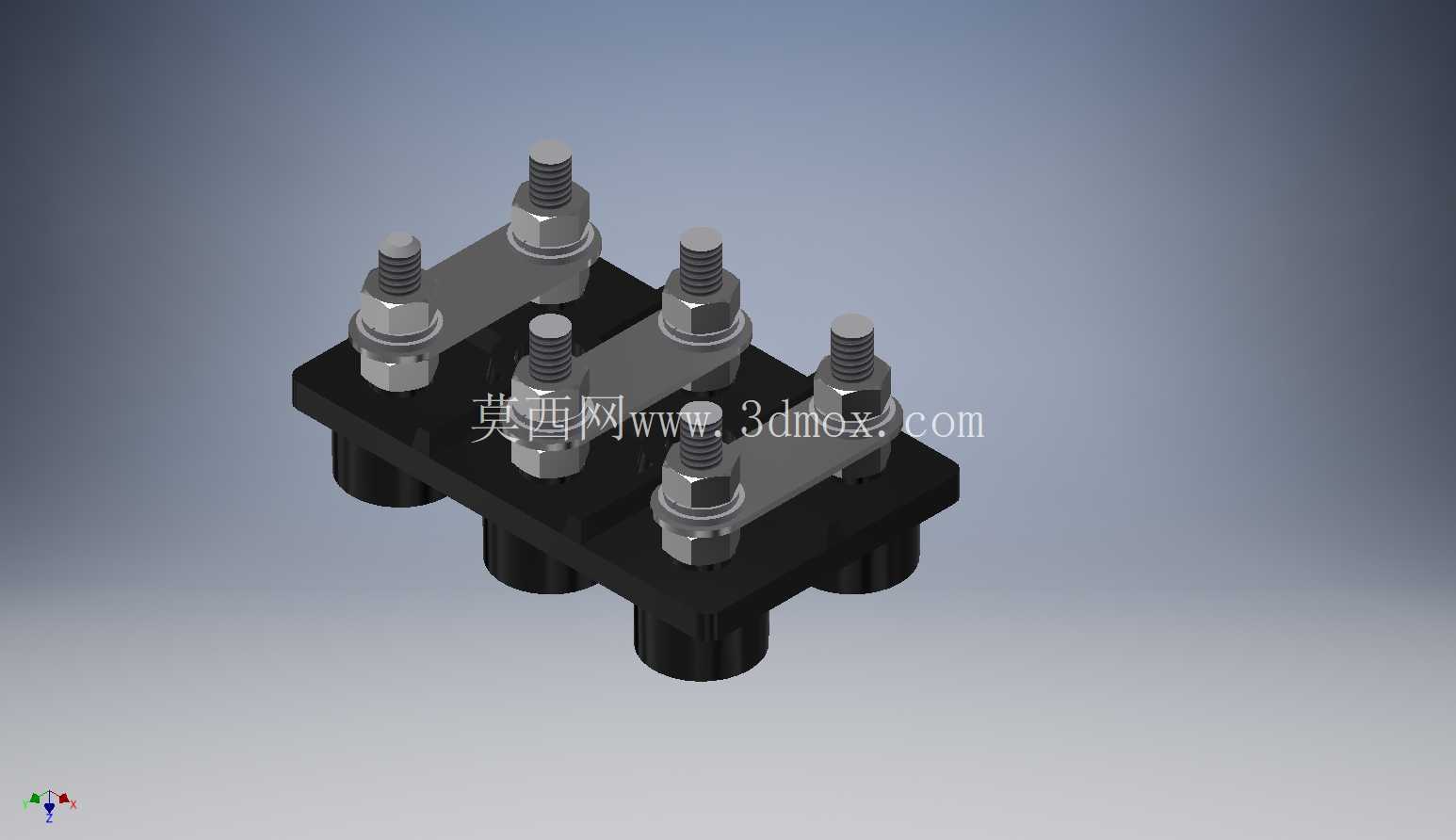

在工业电气布线场景里,这类接线端子组件常出现在电机绕组引出线接驳、低压配电回路分线、小型电源变压器出线端连接的工位上,核心作用是实现多组导线的可靠压接与电路导通,同时通过绝缘基座隔绝带电体与安装面,避免爬电、短路风险。从结构设计来看,组件采用黑色绝缘基座作为承载主体,基座上均匀排布六组带锁紧螺母的金属接线柱,每两个接线柱通过成型金属导电排实现跨接,这种排布方式适配三相电机绕组的星三角切换接线需求,也能满足双绕组变压器的分路出线接驳,导电排的截面尺寸经过载流校核,可匹配常规小功率电机的额定工作电流,避免长期运行时出现接头发热、氧化松动的问题。

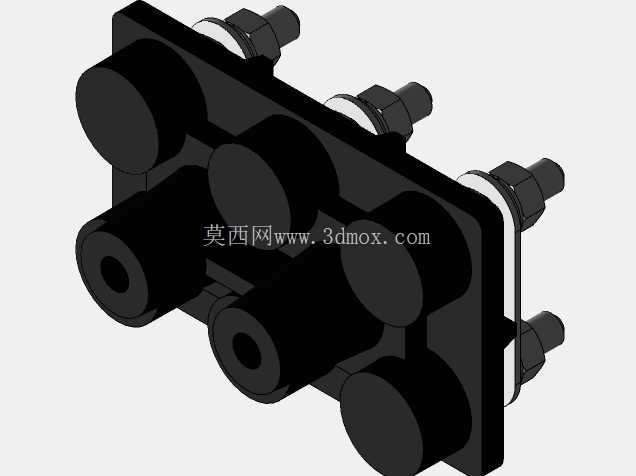

绝缘基座底部带有三个圆柱形定位凸台,对应安装面板上的三个预留开孔,安装时可直接将凸台嵌入开孔完成预定位,再通过基座边角的固定孔完成锁附,安装边界的设计充分考虑了电气间隙要求,相邻接线柱之间的爬电距离满足低压电气设备的安全规范,无需额外加装绝缘隔片就能避免相间短路。接线柱采用外螺纹结构搭配上下锁紧螺母,导线接驳时可将线鼻子套入接线柱后,通过上下螺母对夹实现压紧,相比螺丝直压的接线方式,这种结构的接触面积更大,压紧力更均匀,能承受设备运行时的振动冲击,不会因为电机长期运转的振动导致接线松动脱落。
金属导电排采用平直冲压成型,表面做镀覆处理降低接触电阻,导电排与接线柱的连接位置采用压铆固定,避免长期通电后出现接触电阻增大的问题,绝缘基座选用耐温绝缘材料成型,可承受接线柱正常工作时的温升,不会出现高温软化、绝缘性能下降的情况。在实际设备选型中,这类端子组件多用于小功率三相异步电机的接线盒内部,替代传统的零散接线柱,实现接线位置的模块化集成,减少接线盒内的导线杂乱问题,同时也方便后期维护时的线路排查,检修人员可直接通过导电排的连接关系快速判断绕组接线方式,无需逐根梳理导线走向。
建模过程中需要重点关注接线柱的螺纹配合尺寸,确保螺母与接线柱的旋合顺畅,同时要保证导电排与接线柱的同轴度,避免装配时出现导电排翘起、无法贴合的问题,绝缘基座的定位凸台尺寸需要与安装开孔做公差匹配,保证安装时间隙均匀,不会出现偏位导致的安装应力。另外,接线柱的伸出高度需要满足不同规格线鼻子的压接需求,预留足够的螺母旋合行程,避免导线线鼻子过厚导致螺母无法锁紧,导电排的折弯角度与跨接间距经过反复校核,确保相邻两组接线柱的跨接不会出现错位,同时保证相间的电气安全距离,即便是在潮湿、多粉尘的工业现场环境下,也能维持稳定的绝缘性能。
