单通道DIN导轨式智能开关结构设计

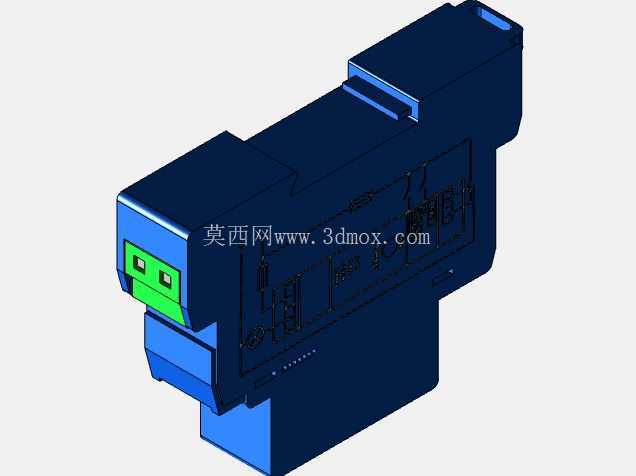

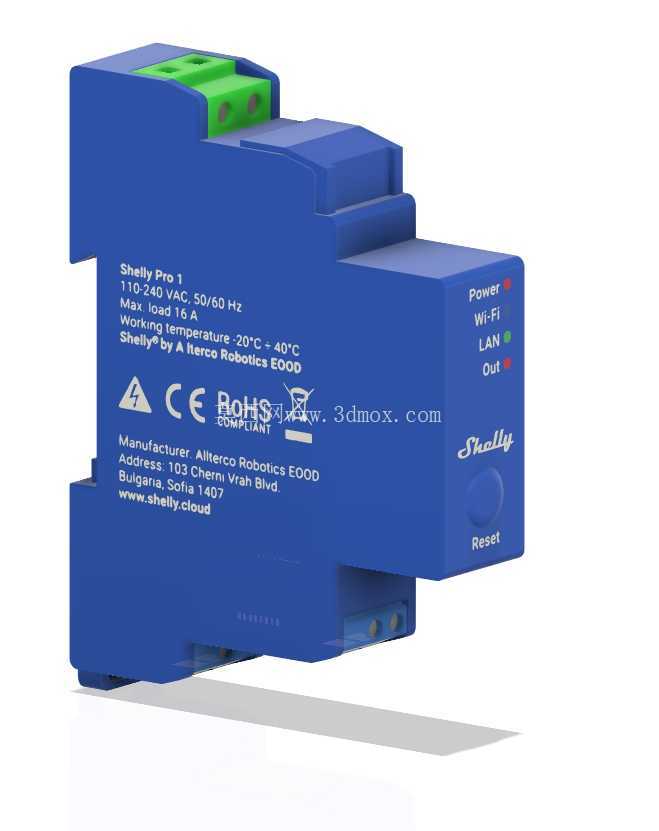

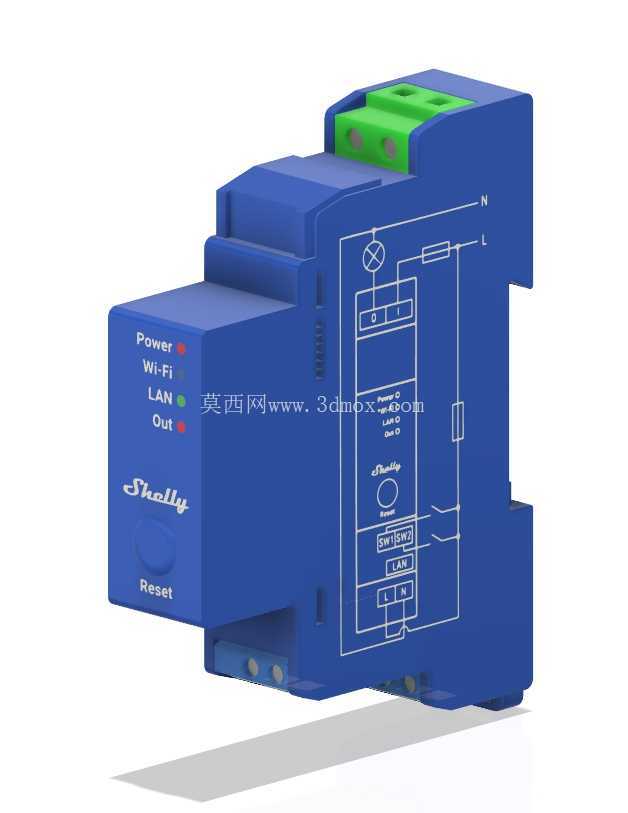

　　这款单通道DIN导轨安装的智能开关，主要面向民用配电、智能家居改造、小型工控回路的通断控制场景，适配标准35mmDIN导轨的安装环境，可直接嵌入常规家用强电箱、小型设备控制箱的预留导轨位，无需额外定制安装支架，在旧房智能改造、出租屋配电升级、小型设备远程启停控制场景中，能大幅减少现场安装的开孔、固定工作量。从实际功能来看，该设备可实现单路16A负载的通断控制，支持本地按键复位操作，面板集成电源、WiFi、LAN、输出状态四类指示灯，运维人员在现场无需额外操作，即可通过指示灯状态快速判断设备供电、网络连接、回路输出的工作状态，排查故障时无需拆解箱体即可完成初步状态核验。

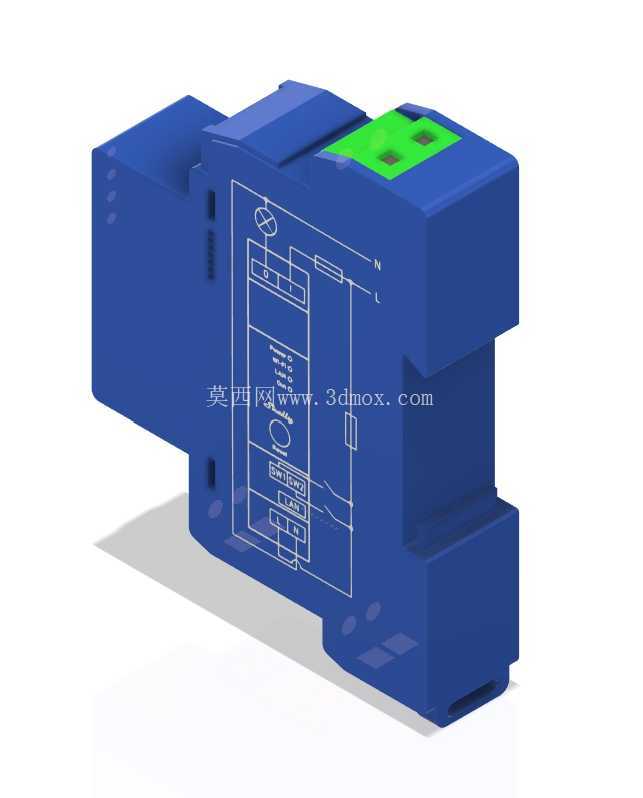

　　设计过程中优先考虑了导轨安装的适配性，整体外壳采用模块化拼接结构，主体壳体与顶部接线端子座做了卡扣式限位，装配时无需额外螺丝即可完成上下壳体的预固定，后续打胶或加装固定螺丝即可满足IP20的防护要求，适配室内干燥配电环境的使用需求。顶部接线端子采用大间距绿端结构，可适配1.5-4平方的硬线与软线接入，接线时无需额外压接端子即可直接插入拧紧，端子之间的凸起隔筋可避免接线过程中铜线外露导致的相间短路风险，符合低压配电元件的安全设计规范。设备侧面做了导向滑槽结构，与相邻同规格DIN导轨元件并排安装时，可通过滑槽实现紧密拼接，不会出现相邻元件错位、间隙过大的问题，能充分利用配电箱内的导轨安装空间，在有限的箱位内排布更多控制元件。

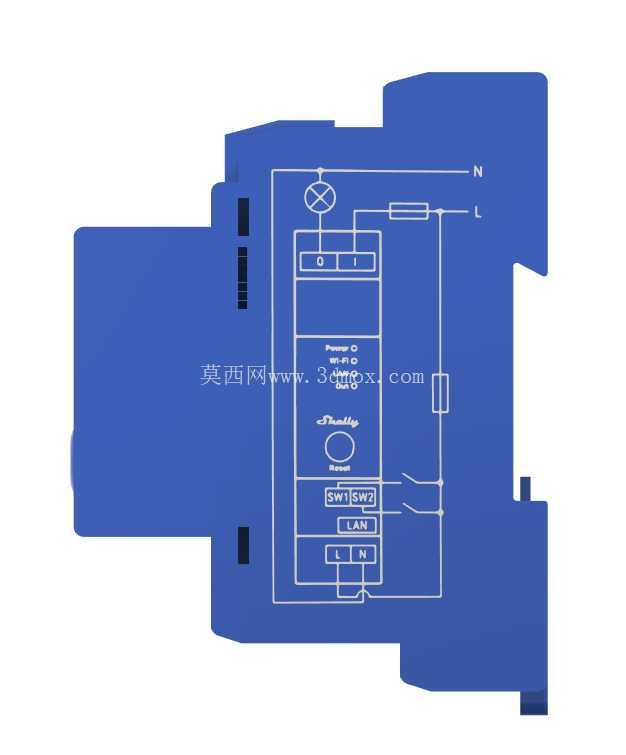

　　外壳表面的标识采用激光蚀刻工艺，不会因长期使用出现标识磨损脱落的问题，额定电压、负载电流、工作温度范围、认证标识均蚀刻在壳体正面醒目位置，现场接线核验参数时无需翻阅说明书即可快速确认参数匹配性。设备底部的复位按键做了内凹设计，避免日常安装、运维过程中误触导致设备配置重置，按键触发力度设置为15N左右，需要借助螺丝刀等细长工具才能按压操作，兼顾了操作便利性与防误触需求。建模过程中严格遵循导轨安装元件的尺寸边界，整体宽度控制在1个标准DIN模数位宽，高度与常规微型断路器保持一致，安装后不会突出配电箱导轨平面，可适配市面上绝大多数标准强电箱的箱门闭合间隙，不会出现箱门无法关闭的问题。

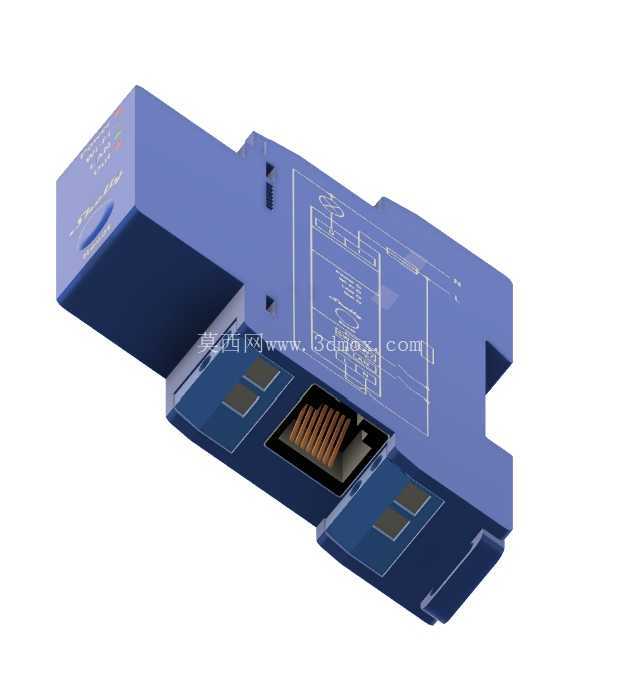

　　壳体的散热结构采用侧面隐蔽式通风槽设计，通风槽开口方向朝下，可避免灰尘、水滴直接落入设备内部，同时满足设备长期带载工作时的散热需求，在16A额定负载长期工作的工况下，壳体表面温度可控制在标准允许的温升范围内，不会出现过热导致的壳体变形、元件老化加速问题。网络接口部分做了内凹限位，网线插入后水晶头不会突出壳体侧面，并排安装时不会与相邻元件产生干涉，WiFi天线内置在壳体内部，无需外接天线即可满足室内配电箱环境下的信号传输需求，避免外接天线被箱体金属屏蔽导致的信号衰减问题。
