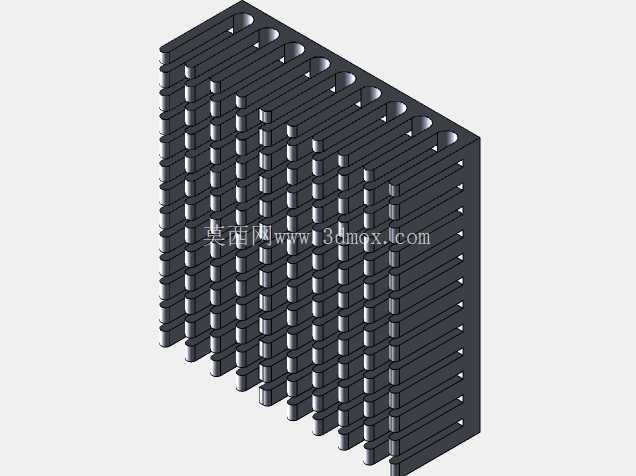

电子设备用30x28规格针鳍式散热结构

　　在中小功率电源变压器、低压工控电源模块、小型通讯供电单元的热设计环节里，被动式散热结构的选型往往直接决定设备长期运行的温升阈值与寿命表现，这款30x28规格的针鳍式散热结构，正是针对小体积密闭安装场景下的散热需求开发的适配结构。从实际安装边界来看，该散热结构的基座底面为完整平面，整体安装占位的长宽尺寸控制在30mm与28mm，基座厚度预留了足够的导热接触面积，能够直接贴合在电源变压器的磁芯表面、整流桥堆或者功率MOS管的安装面，不需要额外增加转接板就能完成装配，对于安装空间局促的板载电源模块来说，这种紧凑的尺寸设计能够避免和周边的电解电容、接线端子、PCB走线产生结构干涉，在布局密度较高的开关电源内部也能找到合适的安装位置。

　　从功能特性层面来说，这款散热结构采用阵列式圆柱针鳍的布局，和传统的直片状鳍片相比，针鳍结构能够在有限的高度空间内拓展更多的散热接触面积，同时各个方向的空气流通都不会被鳍片走向限制，不管是设备内部自然对流的竖向气流，还是风扇辅助散热的横向气流，都能顺利穿过鳍片间隙带走热量，不会出现片状鳍片常见的气流死角问题。针鳍的根部和基座采用一体化成型结构，没有拼接带来的接触热阻，热量从基座传导到鳍片末端的效率更高，在自然对流条件下就能满足10W以内功率器件的散热需求，如果搭配低转速的微型轴流风扇，散热能力还能进一步提升，能够覆盖更大功率区间的电源散热需求。

　　在设计思路上，这款散热结构的鳍片间距经过了实际工况验证，既不会因为间距过小导致积灰堵塞风道，也不会因为间距过大浪费有限的散热空间，鳍片的高度和基座尺寸形成了合理的比例，不会因为鳍片过高导致结构刚性不足，在运输或者设备振动工况下出现鳍片变形、碰擦周边元器件的问题。基座的边角位置做了小尺寸的倒角处理，装配过程中不会划伤PCB表面的阻焊层，也不会割伤操作人员的手部，适合流水线批量装配的作业需求。基座底面的平面度控制在合理公差范围内，只需要涂抹薄薄一层导热硅脂就能填充接触面的微观间隙，不需要额外使用导热垫就能获得良好的导热效果，能够降低整机的物料成本。

　　从实际应用场景来看，这类小尺寸针鳍散热器除了适配电源变压器的散热需求之外，还可以用在小型工控主板的南北桥散热、DC-DC模块散热、LED驱动电源散热、小型车载供电模块散热等场景，只要发热器件的安装面尺寸和散热基座匹配，发热功率在结构的散热能力范围内，都可以通过简单的卡扣或者导热胶固定完成装配。和同尺寸的片状散热器相比，针鳍结构的重量更轻，对于PCB板的承重压力更小，在有振动要求的车载、机载设备场景里，更低的重量也意味着更高的安装可靠性，不会因为长期振动导致散热器脱落、移位引发电路短路故障。

　　在结构建模的细节处理上，这款散热结构的每一根针鳍都做了微小的拔模斜度，符合铝挤成型或者压铸成型的工艺要求，不需要后续的二次机加工就能直接量产，鳍片的末端做了小圆角处理，避免尖锐边角带来的安全隐患，基座的厚度均匀，成型过程中不会出现缩孔、变形等工艺缺陷，量产的良率能够得到有效控制。对于结构设计从业者来说，在进行小功率电源类产品的热设计时，可以直接参考这款散热结构的尺寸比例与鳍片布局，根据自身产品的实际发热功率、安装空间调整鳍片高度与阵列密度，不需要从零开始验证散热结构的工艺可行性，能够大幅缩短热设计环节的开发周期，减少手板验证的次数与成本。在设备选型过程中，工程师只需要核对自身产品的安装空间尺寸、发热功率、风道走向，就能快速判断这款散热结构是否适配自身的设计需求，不需要反复进行复杂的热仿真验算，就能获得稳定可靠的散热表现。
