18650型圆柱锂离子电芯三维结构

　　在消费电子、小型储能设备、便携动力装置的结构设计环节，圆柱锂离子电芯的三维建模精度直接影响后续电池包排布、仓体适配、散热结构设计的落地效果，这款18650规格的圆柱电芯模型，还原了量产电芯的真实外形与结构边界，可直接用于各类需要集成圆柱锂电的设备结构验证环节。从实际工程应用场景来看，这类电芯覆盖的领域极广，小到手持电动工具、便携检测仪器、家用数码产品的内置供电单元，大到小型储能模组、低速代步车的动力组构成，都需要以单节电芯的精准尺寸为基础开展排布设计，很多结构工程师在做电池仓设计时，容易忽略电芯外壳的绝缘涂层厚度、正极盖帽的凸起高度、负极端面的平面度公差，导致后期开模后出现电芯装不进、接触片对位偏移、绝缘间隙不足的问题，这个模型在建模时就把这些容易被忽略的细节做了还原，外壳的圆柱面做了符合量产工艺的圆角过渡，正极位置的绝缘圈、盖帽的分层结构都和实际量产件保持一致，能有效减少设计阶段的尺寸误差。

　　从设计思路上看，建模时没有做过度的简化处理，也没有添加不必要的内部复杂结构，而是平衡了模型轻量化和结构准确性的关系——对于做设备整体结构的工程师来说，不需要电芯内部卷绕的细节结构，只需要精准的外部安装边界、关键部位的尺寸公差参考，就能满足干涉检查、排布间距计算、接触弹片设计的需求，模型的圆柱面同轴度、两端面的平行度都按照量产电芯的通用公差做了约束，导入装配环境后不会出现面错位、基准偏移的问题。

　　实际选型适配时，这款电芯的外径、长度都遵循行业通用的18650规格标准，外壳采用钢壳包覆绝缘层的结构，正极盖帽带有泄压结构的外形特征，负极是平整的金属端面，在做电池包排布时，可以直接基于这个模型计算相邻电芯的安全间隙，预留散热通道的宽度，设计固定支架的卡扣位置，不需要再反复核对实物样品的尺寸，能大幅缩短前期结构设计的周期。很多刚接触储能结构设计的工程师，容易把不同厂家的18650电芯尺寸差异忽略，实际上不同工艺的电芯在正极盖帽高度、外壳绝缘层厚度上会有零点几毫米的偏差，这个模型取了行业通用的中间值做基准，既可以作为通用选型的参考，也可以根据具体选用的电芯参数做微调，适配不同厂家的产品尺寸。

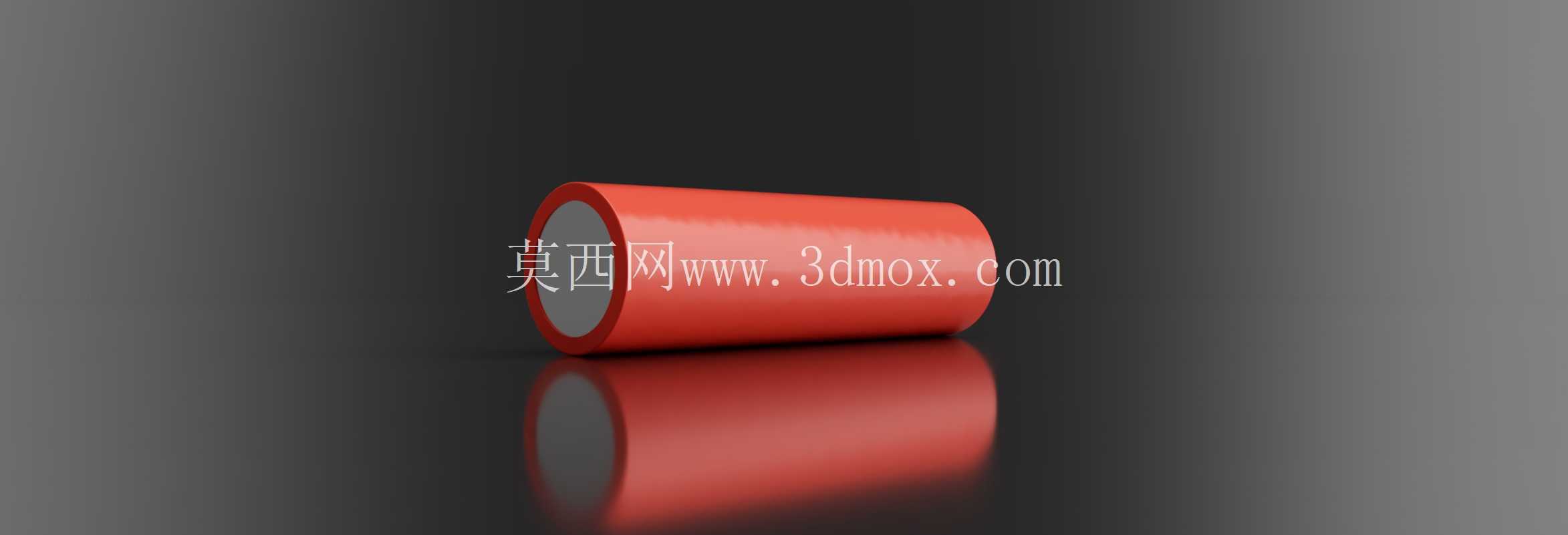

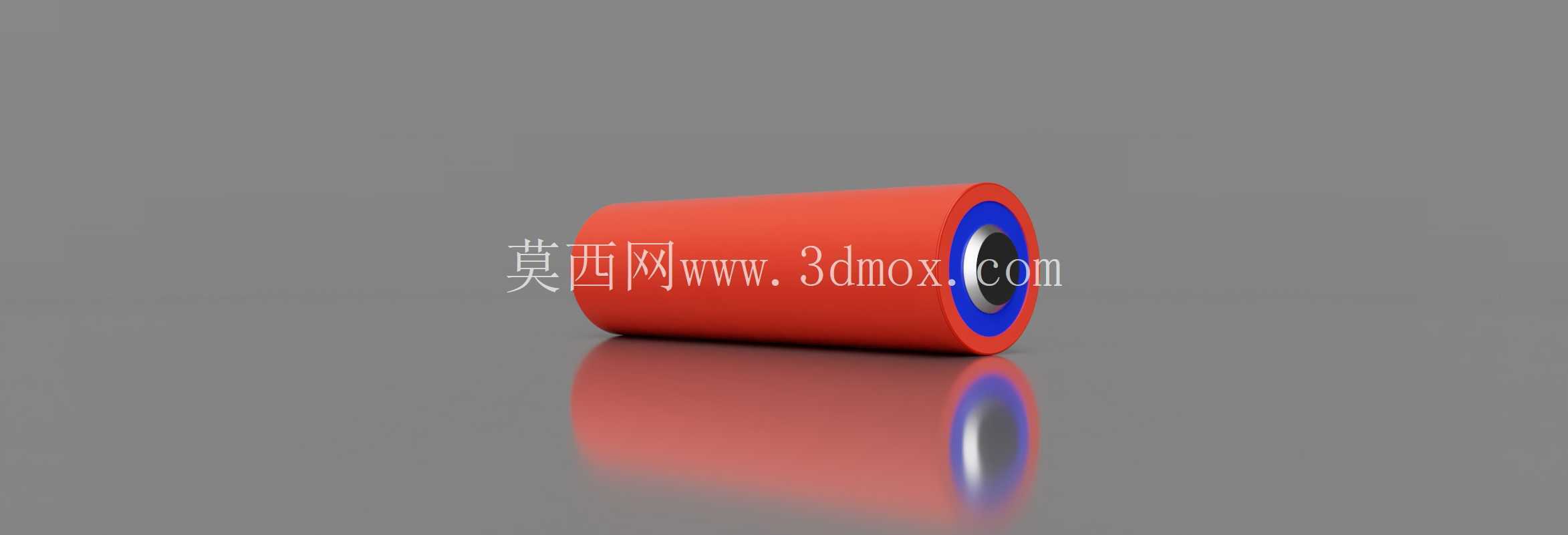

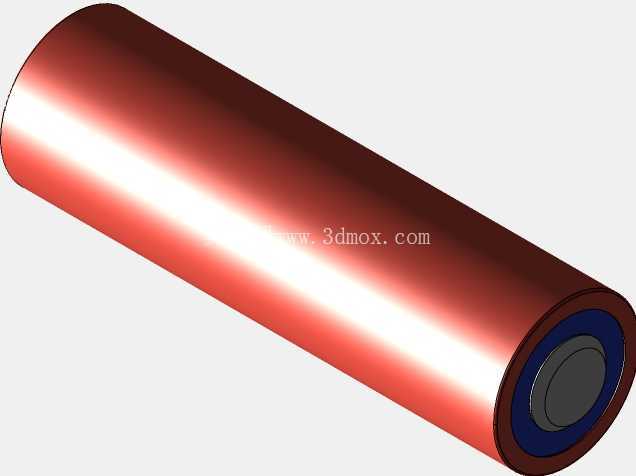

　　在做跌落仿真、结构强度验证时，这个模型的外形质量属性也按照真实电芯的重量分布做了设置，重心位置在电芯轴向的中点位置，和实际产品的质量特性一致，能让仿真结果更贴近真实工况，避免因为模型质量分布错误导致仿真数据失真。另外在做产品外观渲染、结构爆炸图制作时，模型的外观分色也还原了常规电芯的外观特征，红色的绝缘外皮、蓝色的正极绝缘圈、金属质感的正极端面，不需要额外做材质调整就能直接用于方案展示，对于需要快速出方案汇报的设计人员来说，能节省不少外观处理的时间。在安装边界的设定上，模型预留了电芯两端接触片的装配空间，不会因为模型端面和实际结构有偏差导致接触弹片的压缩量计算错误，很多设计里出现的接触不良、弹片过压变形的问题，本质上就是前期建模时电芯的轴向尺寸不准，导致弹片的行程设计不符合要求，用这个精准的电芯模型做装配基准，就能有效规避这类问题。
