机架式14S2P储能电池组结构设计

项目分类:电池 发布时间:2025-02-17 ID:936550
  • 机架式14S2P储能电池组结构设计
  • 机架式14S2P储能电池组结构设计
  • 机架式14S2P储能电池组结构设计
  • 机架式14S2P储能电池组结构设计

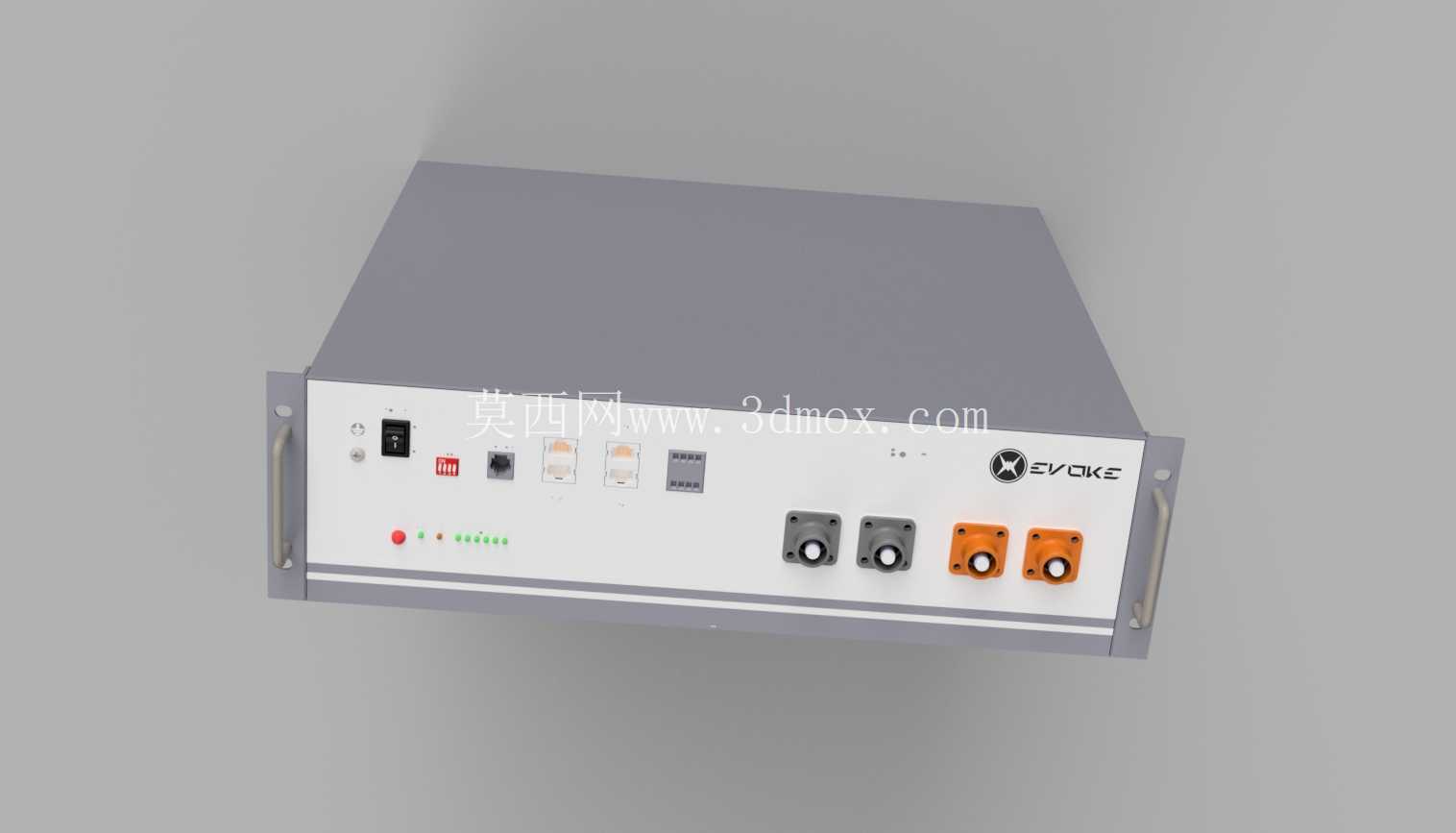

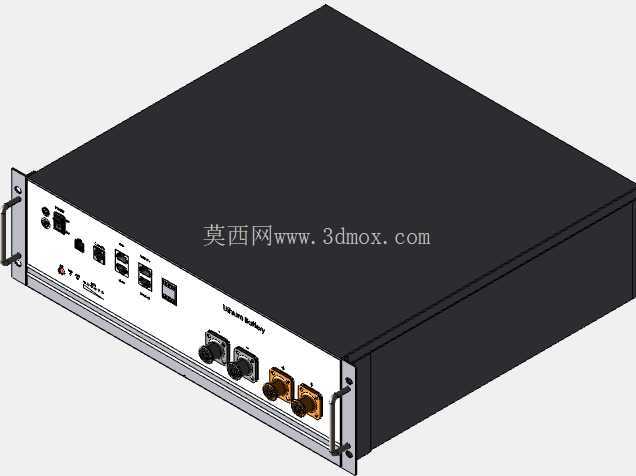

  这款机架式储能单元的结构设计,首先要匹配标准19英寸机柜的安装规范,两侧预留的金属安装耳完全贴合机柜立柱的孔位间距,安装时无需额外转接件,直接通过M5机柜螺丝即可完成固定,整体深度控制在450mm以内,适配常规通讯机柜、工业储能柜的内部纵深空间,不会出现柜门无法闭合的干涉问题。前面板的布局完全按照现场运维的操作逻辑排布,最左侧设置总电源开关与急停按钮,运维人员在机柜正面即可快速切断设备输入输出,无需探入机柜内部操作;状态指示灯组集中布置在开关右侧,从左到右依次对应运行、故障、充电、放电状态,指示灯采用下沉式设计,避免机房内其他光源造成的误判,同时指示灯的透光件做了磨砂处理,光线柔和不刺眼,长时间值守也不会造成视觉疲劳。

  面板中部的通讯接口区域,预留了RS485、CAN通讯端口以及调试网口,端口间距留足了15mm的操作空间,即使是带屏蔽壳的工业水晶头、航空插头也能顺利插拔,不会出现相邻插头互相干涉的情况;右侧的动力输出端子采用大电流橙色防误插航空插头,正负极接口做了不同的键位设计,从物理层面杜绝正负极接反的风险,端子的额定载流匹配5kW功率下的持续放电需求,接触电阻控制在0.5毫欧以内,避免大电流工况下端子发热引发的安全隐患。

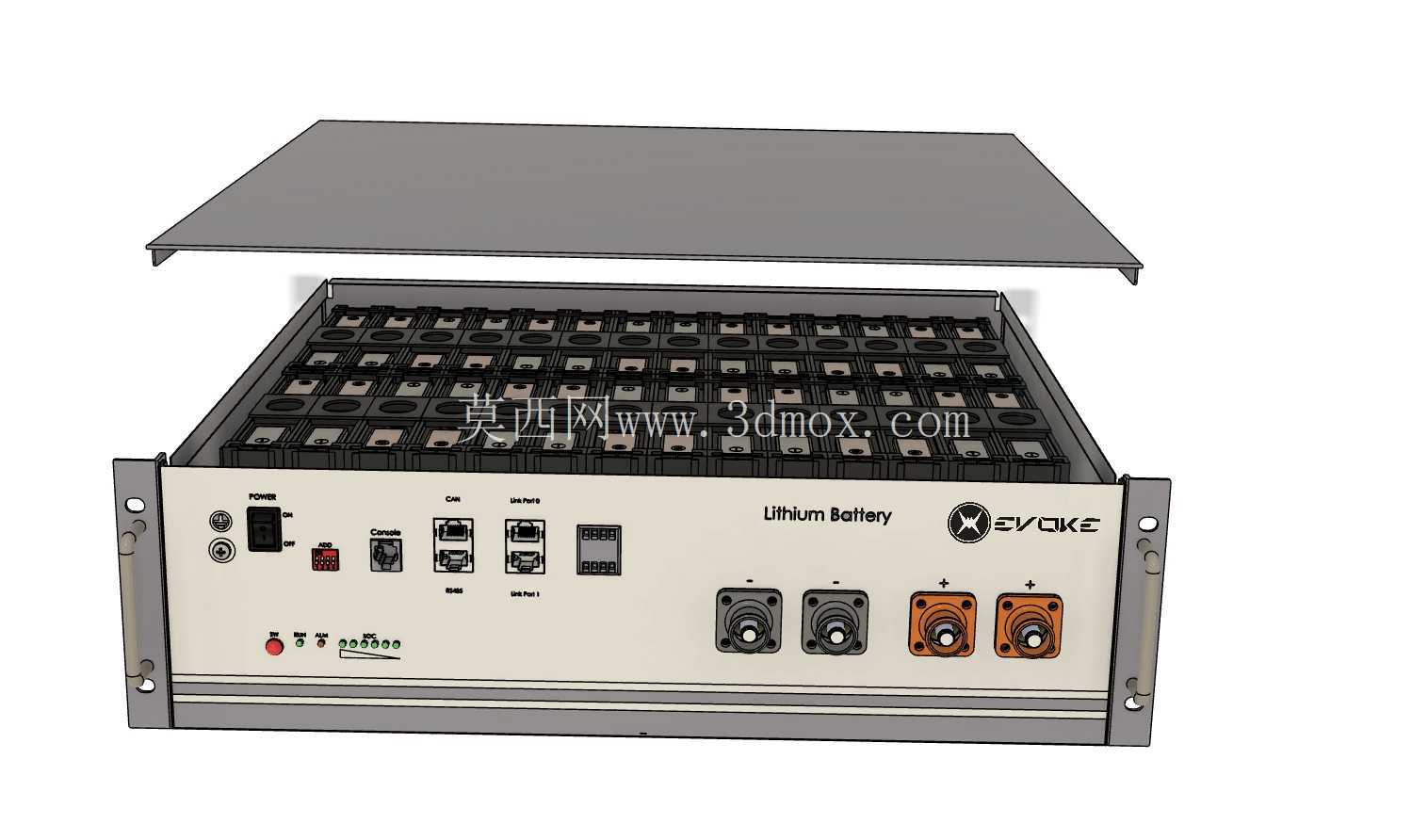

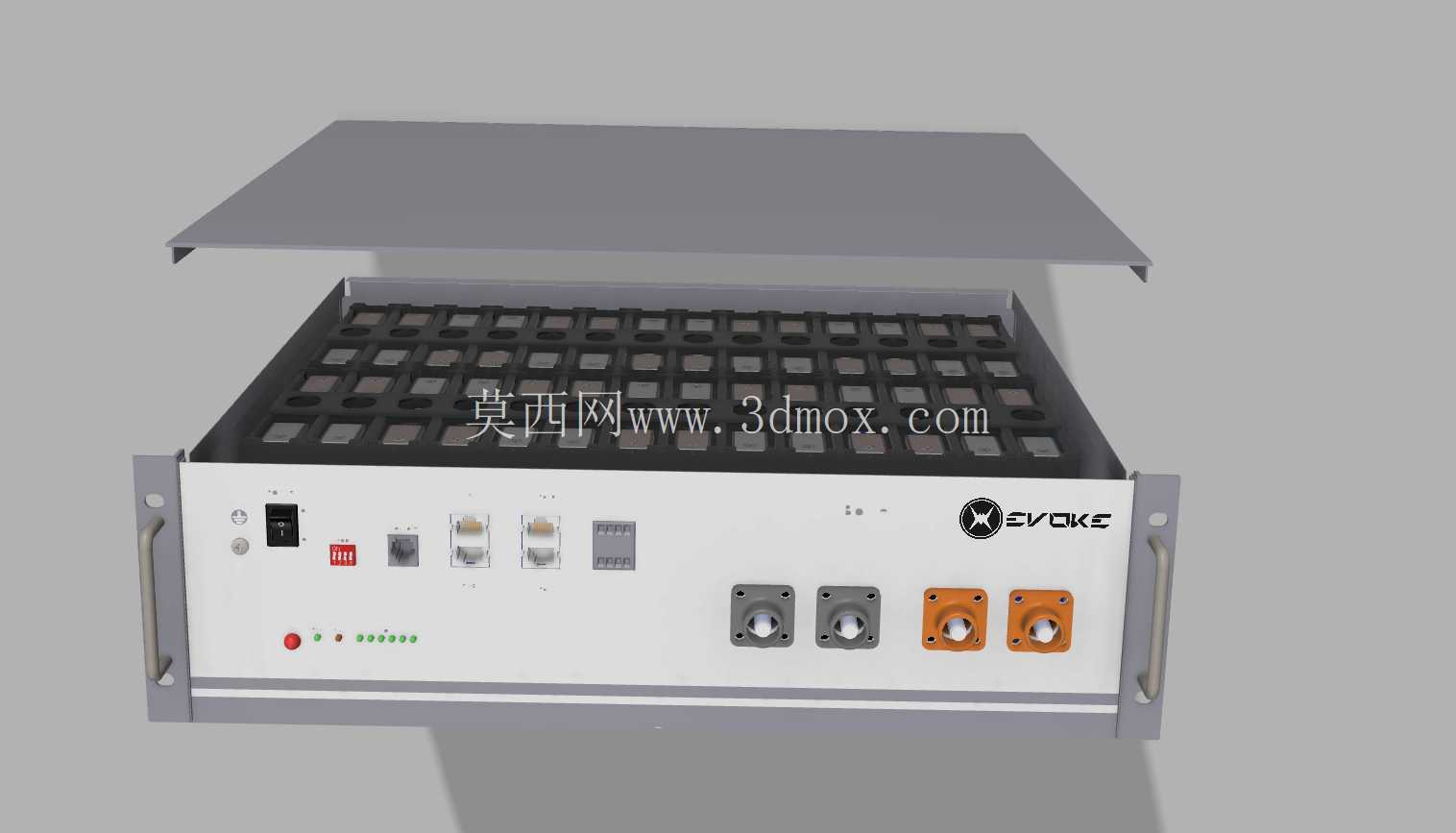

  设备内部的电芯排布采用卧式层叠结构,14串2并的电芯组之间预留了3mm的通风间隙,配合箱体两侧的隐藏式通风槽,可在自然对流条件下带走电芯充放电过程中产生的热量,无需额外加装散热风扇即可满足常规工况下的温控需求,同时也减少了风扇带来的粉尘侵入、噪音以及故障点。BMS管理板固定在电芯组与前面板之间的独立安装仓内,与动力回路之间设置了绝缘隔离板,避免高压串入低压通讯回路造成器件损坏,所有内部走线都沿着箱体内部的走线槽排布,高压线缆与低压通讯线缆分槽布置,间距保持在20mm以上,减少电磁干扰对通讯信号的影响。

  箱体的顶盖采用快拆式设计,通过四颗手拧螺丝固定,后期维护更换电芯或者检修BMS时,无需将整个设备从机柜上拆下,打开顶盖即可完成内部操作,大幅降低现场运维的工作量。前面板的品牌标识与参数丝印采用耐磨UV印刷,长期使用不会出现磨损脱落的情况,面板表面做了哑光喷塑处理,指纹不易残留,在机房环境下能长期保持整洁的外观。这款储能单元主要面向小型工商业储能、通讯基站后备电源、机房UPS备电等应用场景,可支持NMC体系102AH电芯配置,也可兼容同尺寸规格的LFP 1P 100AH电芯替换,电芯安装位的固定结构做了通用化设计,更换不同体系电芯时无需调整内部结构,仅需通过BMS参数调整即可匹配不同电芯的充放电特性。设备的外壳采用1.2mm厚的冷轧钢板折弯焊接成型,拼接处的焊缝做了打磨抛光处理,整体防护等级达到IP20,可满足室内机柜安装场景下的防尘、防触电要求,箱体边角处做了R3圆角处理,避免安装运维过程中划伤操作人员。
