带多规格插头的工业电源组合接线盒

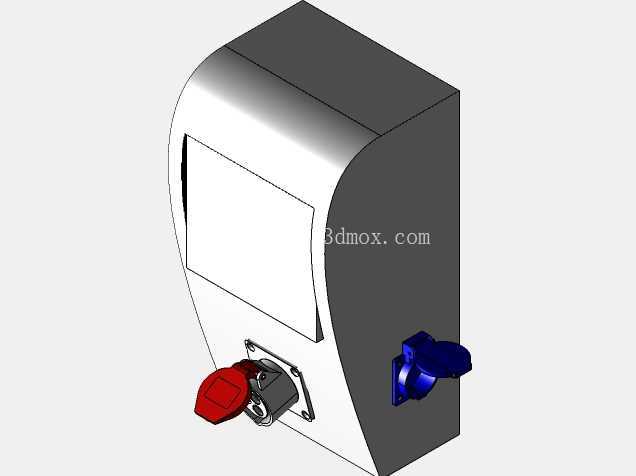

　　这款组合接线装置的设计初衷，是解决工业现场临时取电、设备接驳时接口规格不统一的痛点，在车间临时工位、户外检修作业点、小型设备集群供电场景中，这类集成式接线盒能够替代零散排布的多个插座面板，减少墙面或设备支架上的开孔数量，同时规整供电线路走向，避免多路线缆交错带来的拉扯、误碰风险。从结构设计来看，壳体采用了带弧形过渡的立式造型，上半部分预留的嵌入式安装位可搭载状态显示屏或供电参数监测模块，无需额外开孔加装显示组件，运维人员站在作业位置就能直观查看回路通断、负载状态，不用俯身或凑近箱体查看指示灯。壳体下半部分的接口布局做了分区处理，红色标识的单相接口与蓝色标识的三相接口分置两侧，不同电压等级的接口通过颜色做物理区分，从视觉上降低误插概率，接口周边做了内凹的沉台设计，插头插入后连接部位完全沉在沉台内部，即使有外物剐蹭线缆，也不会直接作用在插头与插座的连接缝隙处，能有效降低连接松脱、接口进灰进水的概率。

　　设计过程中首先考虑的是安装边界的适配性，这类接线盒通常有两种安装方式，一种是通过背部的挂装孔固定在墙面、设备立柱或者生产线支架上，另一种是直接放置在检修工作台的边角位置，所以壳体底部做了平整的支撑面，背部预留了符合通用电气安装轨尺寸的挂装卡槽，不需要额外制作转接支架就能完成固定。壳体的弧形上沿并非单纯的造型设计，实际是为了让顶部落下的灰尘、冷凝水顺着弧面滑到壳体两侧，不会堆积在显示屏安装槽或者接口缝隙处，相比直角方正的传统接线盒，这种造型在多尘、有轻微凝露的车间环境里能减少日常清理维护的频次。

　　接口配置上集成了2路单相供电接口与1路三相供电接口，能够同时满足手持电动工具、小型检测仪器的单相取电需求，以及小型三相辅助设备、便携作业装置的供电接驳需求，不用在作业点同时排布单相、三相两套插座面板。内部的走线腔做了分层设计，强电进线与接口接线端之间预留了足够的爬电距离，不同回路的接线位之间设置了隔离筋，即使接线端有轻微的线头外露，也不会出现不同回路短接的情况。壳体的合缝位置做了止口结构，上下壳体装配后止口互相咬合，能够阻挡大部分飞溅的切削液、粉尘进入壳体内部，适配普通机加工车间、装配工位的使用环境，不需要额外做密封防护改造就能直接使用。

　　从建模的细节处理来看，接口位置的安装孔位完全匹配通用工业插头的安装尺寸，插头插入后的配合间隙控制在合理范围，既不会因为间隙过小导致插拔卡滞，也不会因为间隙过大出现插头晃动、接触不良的问题。显示屏安装位的四周预留了密封胶条的安装槽，加装胶条后可以实现显示区域的防尘防护，适配不同防护等级的使用需求。壳体的壁厚做了均匀化处理，整体壁厚保持一致，避免后续如果做注塑开模时出现壁厚不均导致的缩痕、变形问题，各个转角位置都做了圆角过渡，没有尖锐的直角棱边，安装和使用过程中不会划伤操作人员的手部，也能减少应力集中导致的壳体开裂风险。

　　实际应用中，这类组合接线盒可以直接替代传统的多个单一插座组合，在生产线边的临时检修位，工人不需要携带多个插排转接，直接在这个组合盒上就能取到需要的电源类型；在户外小型设备的临时供电点，这种集成式壳体的防护性能比零散插座更好，能够适应更复杂的现场环境；在实训教学的电工工位上，这种集成了不同接口的接线盒可以减少工位上的配电组件数量，让工位布局更整洁，同时不同颜色的接口标识也能帮助学员快速区分不同供电类型的接口，降低实训过程中的误操作风险。设计时没有在壳体上设置多余的装饰结构，所有的造型变化都服务于实际功能需求，弧形顶面的导流作用、接口沉台的防护作用、分层内腔的隔离作用，每一处结构都对应实际使用中的具体痛点，没有为了造型美观增加不必要的结构，也没有为了加工简化忽略使用中的细节问题。
