立式储水罐体结构设计方案

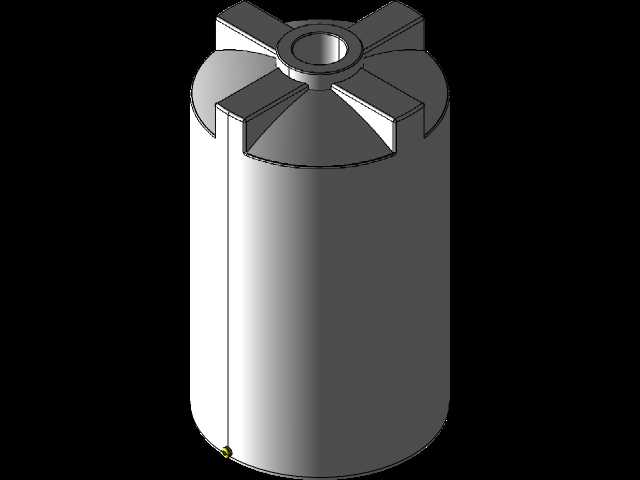

这款立式储水罐体的设计，首先要匹配民用给排水、小型工业循环水系统、户外临时储水场景的实际使用需求，日常可作为建筑施工临时供水储水单元、小型厂区生产备用水储装部件、农村饮水安全工程的户用储水装置，也可适配小型水处理设备的中间储液环节，用来盛装常温清水或弱腐蚀性水性介质，不适合盛装高浓度有机溶剂、高温流体以及强氧化性介质。从结构设计逻辑来看，罐体主体采用近似圆柱的成型结构，侧壁做了等壁厚设计，在保证整体结构强度的前提下，尽可能降低材料成型的用料成本，圆柱形态的侧壁可以均匀分散内部储液带来的静压力，避免直角结构带来的应力集中问题，降低长期使用过程中侧壁开裂渗漏的风险。顶部设置的四个径向加强凸筋，从顶部中心的接口位置一直延伸到罐体侧壁上沿，这部分结构一方面可以提升顶部端面的抗变形能力，当多个罐体需要堆叠转运或者顶部放置小型配套配件时，加强筋可以分散顶部载荷，避免顶面凹陷变形；另一方面凸筋也可以作为罐体吊装、转运时的卡位结构，配合吊装带或者叉车卡位时，能防止罐体在转运过程中出现滑移脱落的问题。顶部中心的开孔是进出水共用接口，接口位置做了加厚凸台设计，方便后续对接管道法兰或者螺纹接头，加厚结构可以避免管道安装时的扭力造成接口位置开裂，接口的内径尺寸匹配常规民用供水管道的通径需求，不需要额外做变径接头就能完成管路对接。罐体底部做了微向内凹的底脚设计，放置在平整硬化地面时，底脚的环形接触面可以保证罐体放置的稳定性，不会因为地面轻微不平整出现晃动，同时底部内凹的结构也可以让罐体排空时，残留液体能够向中心位置汇聚，配合后续加装的排污口就能实现完全排空，减少内部积液残留带来的藻类滋生、杂质沉积问题。在安装边界方面，这款罐体的外径尺寸适配常规的户外安装空间，不需要做专门的混凝土基础，只要是硬化的平整地面就能直接放置，罐体的整体高度控制在单人可操作的范围内，日常检查接口密封性、清理罐体内部时，不需要借助登高设备就能完成操作。侧壁的光滑曲面设计，一方面是为了适配滚塑或者吹塑的成型工艺，减少成型过程中的壁厚不均问题，另一方面光滑外壁不容易积灰积水，户外使用时可以减少污渍附着，降低日常维护的清洁工作量。设计过程中也考虑了不同使用场景的适配性，如果用于化工类弱腐蚀介质储装，可以在不改变整体外形结构的前提下，调整成型材料的配方，更换为耐化学腐蚀的材质，不需要重新开模就能适配更多使用场景；如果需要大容量储水，也可以基于这个结构的设计逻辑，等比例放大尺寸，加强筋的布局、壁厚的参数都可以按照同比例的强度核算结果做对应调整，保证放大后的罐体依然满足结构强度要求。
