花键轴输出液压马达行星齿轮减速装置

　　在行走类工程机械、重型工业回转机构的传动链路里，这类带花键轴输出的行星齿轮减速结构，是衔接液压马达与执行端负载的核心部件，日常在小型挖掘机回转驱动、高空作业平台行走轮边、履带式运输设备的终传动位置都能见到同构型产品的应用。它的核心作用是把液压马达输出的高转速低扭矩动力，通过行星轮系的减速增扭作用，转化为低转速大扭矩的输出动力，匹配执行端重载工况的扭矩需求，同时花键轴的输出形式可以直接和轮毂、回转支承内齿圈等部件配合，省去额外的联轴器转接环节，缩小整个传动单元的轴向安装空间。

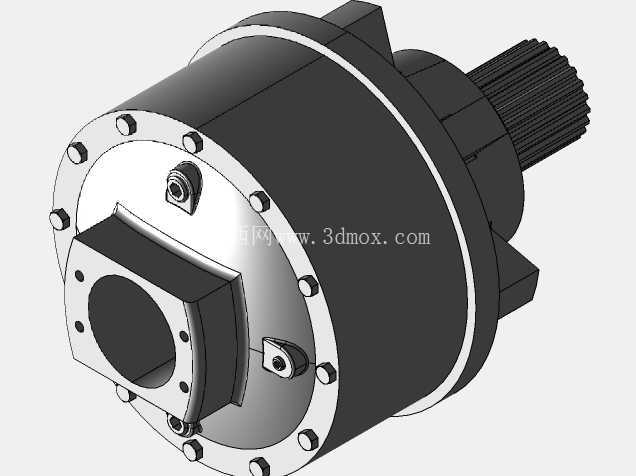

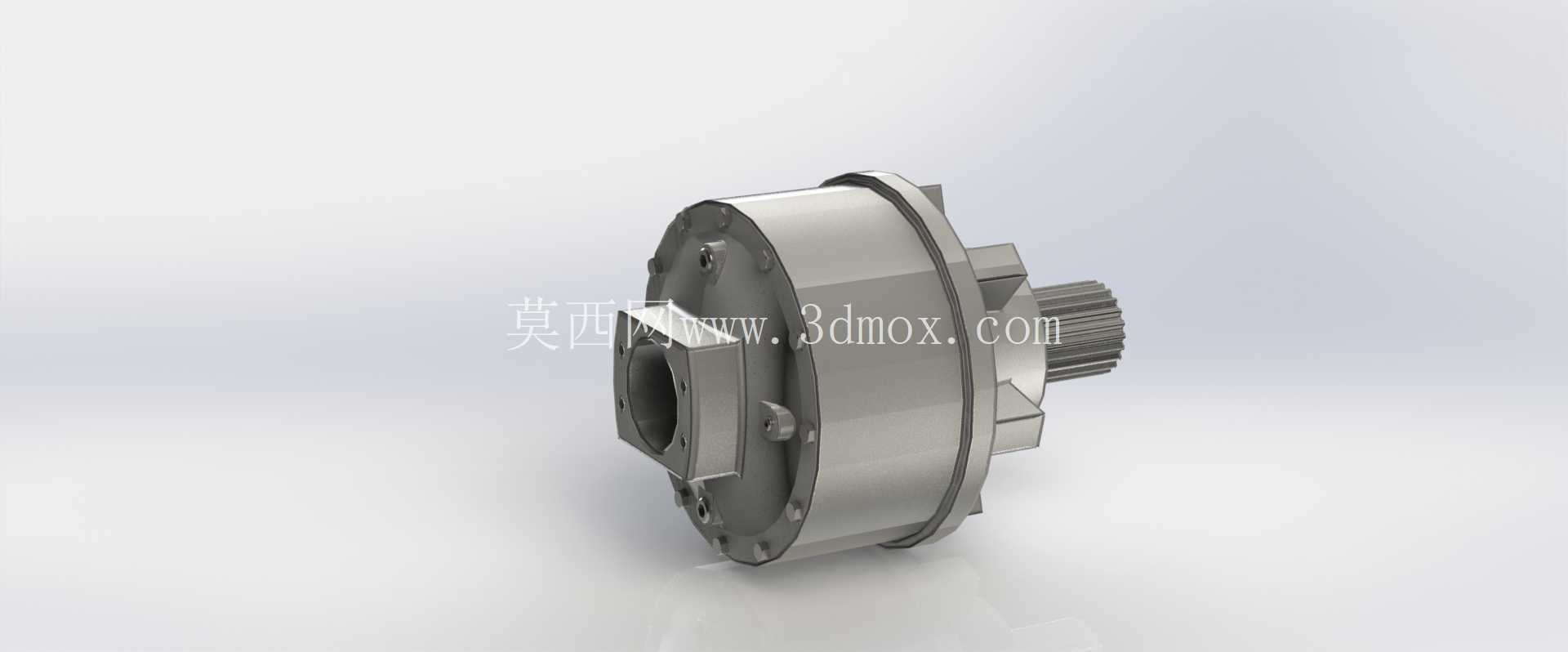

　　从结构设计逻辑来看，这个模型还原了产品的外部装配特征，省略了内部行星轮、太阳轮、齿圈等传动构件，重点保留了外部安装接口的尺寸匹配关系，对于做整机布局设计的工程师来说，完全可以用来做装配干涉检查、安装空间预留的参考。壳体采用分段式法兰连接结构，输入端的法兰止口是和液压马达输出端配合的定位基准，设计时止口的公差一般选H7/h6的间隙配合，保证马达输出轴和减速机构输入太阳轮的同轴度，避免偏载造成的轴承早期磨损。壳体周向分布的安装孔是用来将整个减速机构固定在设备机架或者安装支座上的，孔位的分布圆直径、孔的大小都和实际量产产品一致，做安装板设计时可以直接参考孔位坐标排布固定螺栓，不用再反复核对安装边界。

　　输出端采用渐开线花键轴结构，这种连接形式相比平键连接能承受更大的冲击载荷，花键的齿侧受力均匀，在频繁正反转的工况下不容易出现键槽压溃、轴头断裂的问题，适配工程机械作业时频繁换向、负载波动大的使用场景。轴端的台阶结构是用来安装输出端密封件和轴承的定位面，设计时要注意轴肩的圆角处理，避免应力集中造成的轴头疲劳断裂，外部的防尘密封槽可以安装骨架油封，阻挡作业环境中的泥沙、粉尘进入减速机构内部，防止润滑油污染造成的齿轮磨损。

　　做整机三维布局时，这类外部结构模型的实用性远高于带内部细节的完整模型，一方面文件体量小，在总装配体里不会占用过多的系统资源，旋转、缩放操作时不会出现卡顿；另一方面所有外部安装接口的尺寸都和实物匹配，不会出现安装孔位对不上、轴向尺寸预留不足的问题。很多工程师在做方案阶段的整机布置时，不需要深入到齿轮参数设计的环节，只需要明确传动单元的外部轮廓、安装接口位置，就能完成机架、行走轮、液压管路的排布，等方案确认进入详细设计阶段，再补充内部齿轮、轴承、密封件的细节结构即可。

　　在安装边界的考量上，这个结构的最大径向轮廓是壳体的外圆直径，做安装空间预留时要在壳体外圆周边留出至少10mm的间隙，方便后期的螺栓拆装、润滑油加注和维护作业，输入端和液压马达连接的位置要留出马达的安装空间，避免马达壳体和减速机构法兰出现干涉，输出端花键轴的伸出长度要和配合的轮毂内花键长度匹配，保证花键的啮合长度满足扭矩传递的要求，同时要留出轴端挡圈的安装位置，防止工作时花键连接出现轴向窜动。另外壳体上的油位孔、放油孔的位置也在模型外部做了特征保留，做管路布置时要避开这些孔位，方便后期维护时的油液更换和油位检查。

　　这类行星减速结构相比普通的定轴轮系减速器，在相同的减速比和输出扭矩要求下，体积能缩小30%以上，重量也更轻，非常适合对安装空间和自重有严格要求的移动类工程机械使用，行星轮系的多齿啮合特性也让它的传动平稳性更好，工作时的冲击和噪音更小，能承受更大的过载载荷，在重载工况下的使用寿命更长。在做设备选型匹配时，只需要确认输入端的法兰接口、输出花键参数、整体安装尺寸和选型样本一致，就可以直接用这个模型完成总装布局，不用额外测绘实物，能大幅缩短方案设计的周期，减少前期布局阶段的错误率。
