NMRV系列蜗轮蜗杆减速传动结构

　　在自动化生产线的输送辊道、包装设备的分度进给、小型专机的力矩输出工位，这类蜗轮蜗杆减速结构的出镜率一直很高，核心原因是其单级就能实现大传动比的特性，能在紧凑安装空间内完成伺服电机或步进电机的高转速低扭矩输出，转换为执行端需要的低转速大扭矩动力，同时自带的反向自锁特性，在垂直升降、倾斜姿态的负载工位上，能避免断电后负载滑移带来的安全隐患，不需要额外加装制动机构就能满足基础的安全防护要求。

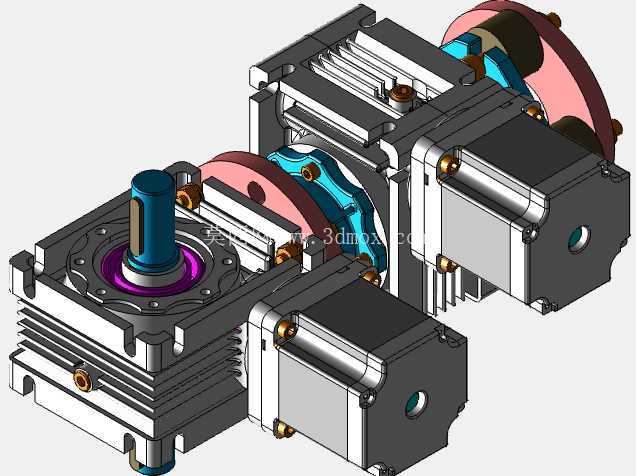

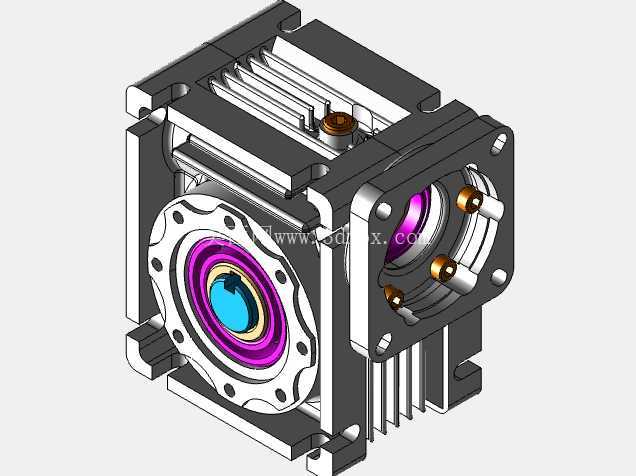

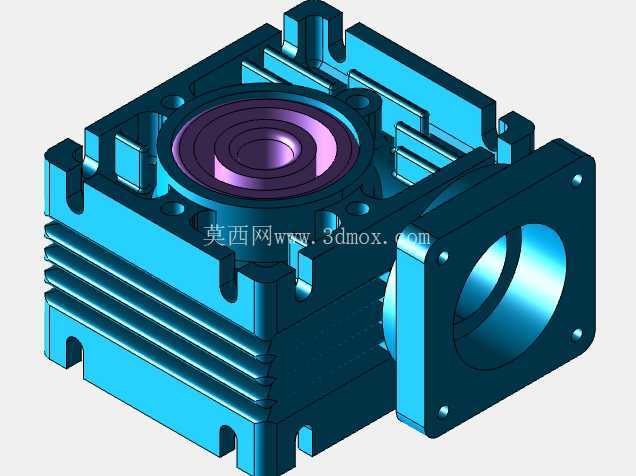

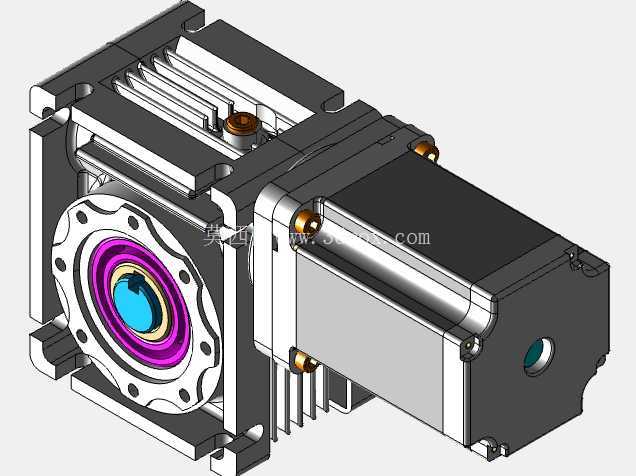

　　从结构设计逻辑来看，这套NMRV030与050规格组合的减速单元，采用了铝合金壳体的压铸成型结构，壳体表面做了密集的散热筋布局，这部分设计是考虑到蜗轮蜗杆传动过程中滑动摩擦占比高，长时间运行的发热量比齿轮传动更大，增大壳体与空气的接触面积能提升自然散热效率，不需要额外加装冷却装置就能满足常规工况下的热平衡要求。输入端的法兰接口做了标准化的NEMA安装尺寸适配，能直接匹配NEMA23、NEMA34规格的步进电机或者同安装尺寸的伺服电机，不需要额外做转接法兰的设计，能减少设计人员的选型适配工作量，也能降低装配环节的累计误差。

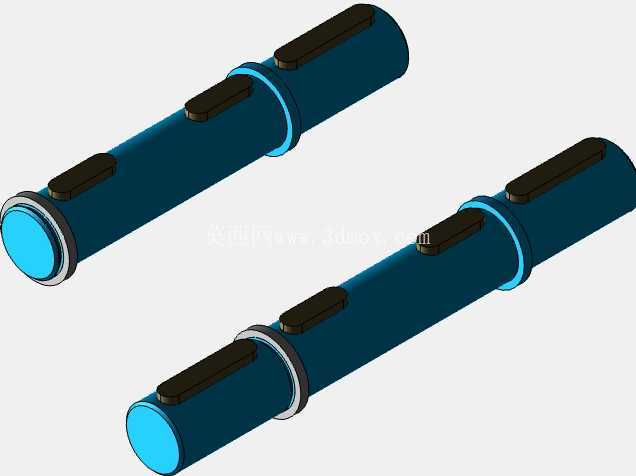

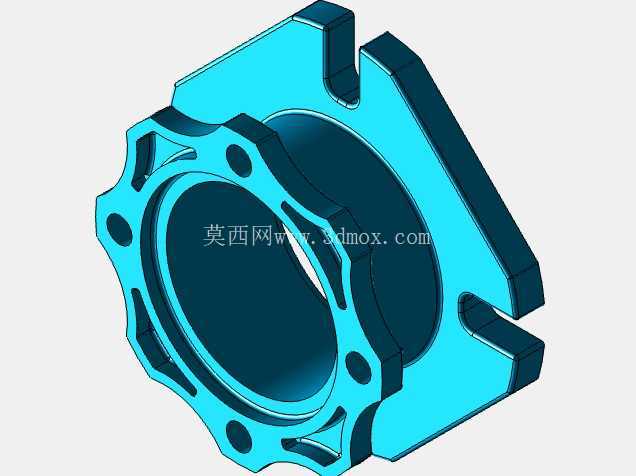

　　输出端采用了空心轴带法兰的输出结构，轴孔内部预留了键槽安装位，既可以通过键连接直接穿装负载轴，也能通过端面法兰安装同步轮、链轮或者联轴器来外接执行部件，这种双适配的输出结构能覆盖更多的安装场景，不管是直接驱动转盘、辊筒，还是通过传动件间接驱动负载，都不需要额外改造输出接口。内部的蜗轮采用锡青铜材质嵌装铸铁轮毂的结构，蜗杆则采用硬质合金钢材经渗碳淬火处理，这种软硬配对的摩擦副设计，既能保证蜗杆的耐磨性能，也能让蜗轮作为易损件在长期磨损后单独更换，降低后期的维护成本，同时蜗轮蜗杆的啮合间隙可以通过端盖的调整垫片进行微调，能根据不同工况的精度要求调整回程间隙，满足分度工位对传动精度的要求，也能在重载输送工位适当放大间隙提升抗冲击能力。

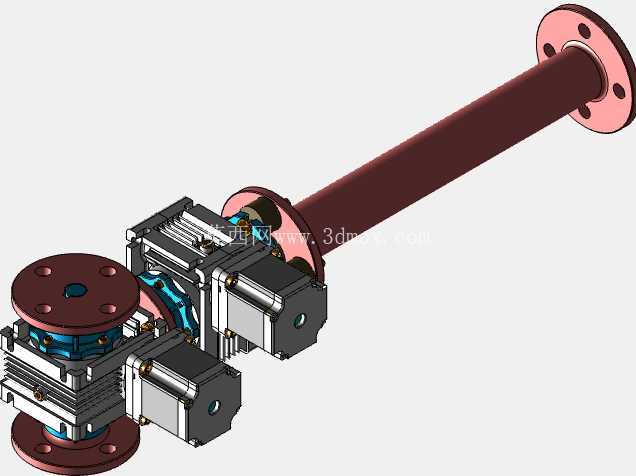

　　安装边界上，这套组合结构的轴向总长度控制在适配小型设备安装空间的范围内，壳体上预留了多方向的安装脚孔，既可以卧式水平安装，也能通过侧面的安装孔实现立式或者侧装的固定方式，安装孔的位置尺寸遵循行业通用的安装规范，能直接替换同规格的其他品牌减速单元，不需要对设备的安装机架做重新打孔改造。输入端的电机安装止口做了精准的同轴度公差控制，装配时能保证电机轴与蜗杆轴的同轴度，避免偏心带来的振动和轴承磨损问题，输出轴的端面跳动和径向跳动公差控制在精密传动要求的范围内，在驱动精密转盘或者进给机构时，能保证运行的平稳性，不会出现爬行或者抖动的问题。

　　实际选型应用中，需要注意这类蜗轮蜗杆结构的传动效率会随着传动比的增大而降低，大传动比规格下不适合长时间连续高速运行，需要结合负载的扭矩、转速、运行时长来匹配对应的规格，同时在频繁正反转的工况下，要适当放大选型的安全系数，避免冲击载荷对蜗轮齿面造成损伤。润滑方面，壳体内部预留了注油孔和放油孔，出厂时加注的润滑脂能满足常温工况下的长期运行需求，在高低温特殊环境下则需要更换对应标号的润滑油，保证啮合面的润滑效果，降低磨损提升使用寿命。整个结构的所有连接螺栓都采用了内六角圆柱头螺栓，外观整洁同时也能避免运行过程中螺栓与周边部件发生干涉，壳体的边角处都做了倒角处理，没有尖锐的毛刺，装配和维护过程中能减少对操作人员的划伤风险，细节处理符合工业设备的安全设计要求。
