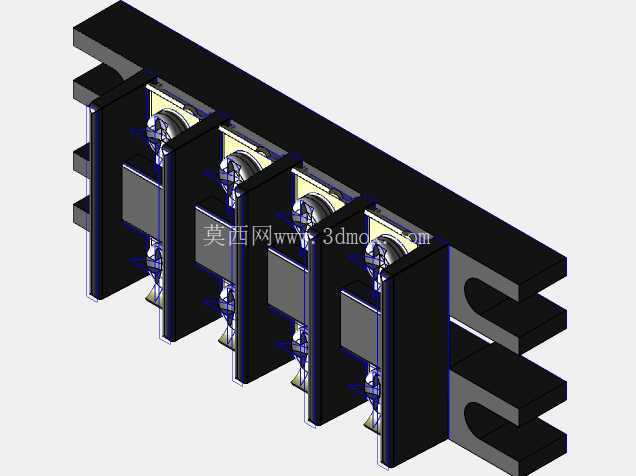

四针直栅式电源接线端子结构设计

　　在低压配电、电源模块集成、小型工控设备内部布线场景里，接线端子是实现导线可靠接续、避免裸线搭接短路的核心基础连接件，这款四针直栅式接线端子的设计，完全围绕小功率电源回路的接线需求展开，适配多股软铜线与单股硬线的压接固定，能在有限的安装空间里完成四路独立回路的电气连接。从实际使用场景来看，这类端子常被用在小型电源变压器输出端、开关电源次级接线位、工控板卡外接引线处，替代传统的焊线接线方式，既方便生产环节的快速装配，也便于后期运维时的线路拆改，不需要反复烫锡拆焊，仅通过拧紧端子螺丝就能完成导线的固定与导通。

　　设计过程中首先考虑的是绝缘基座的结构强度与爬电距离，整体采用直栅式隔栏结构，每一个接线位之间都设置了独立的绝缘挡墙，相邻接线位之间的爬电距离完全满足低压电气的安全规范要求，避免相邻回路之间因积尘、凝露出现拉弧短路的问题。基座的安装侧设计了双层卡接槽结构，既可以适配标准导轨的卡扣安装，也能通过螺丝穿过基座两端的固定孔完成板面锁附，两种安装方式兼容不同设备的内部装配需求，不需要额外定制安装支架。接线位的导电件采用嵌装式设计，铜质导电块直接注塑嵌入绝缘基座内部，避免长期使用后导电件出现松动移位，每个导电块上都设计了压线螺丝孔与导线容纳槽，导线插入后拧紧顶部的压线螺丝，螺丝端部的压片会均匀压在导线线芯上，不会因为压接过应力损伤线芯，也能保证足够的接触压力，降低接触电阻避免长期通电发热。

　　从安装边界尺寸来看，这款四针端子的整体宽度按照四路接线位的间距均匀排布，相邻接线位的中心距符合通用低压端子的间距标准，能和市面上同规格的端子护罩、标识条完美适配，不需要单独开模做配套配件。基座的高度设计充分考虑了导线弯曲半径，接线完成后导线从端子正面引出时，不会和上层安装的元器件产生空间干涉，端子顶部的螺丝槽深度刚好能让普通十字螺丝刀完全插入，拧动螺丝时不会出现滑牙、脱刀的问题，即便是在设备内部狭窄的操作空间里，也能顺利完成接线操作。直栅式的外侧挡墙比内部隔栏高出一部分，一方面能在多组端子并排安装时形成明确的操作分界，避免接线时螺丝刀误碰到相邻端子的带电部位，另一方面也能增强基座整体的抗形变能力，在拧紧压线螺丝的时候，绝缘基座不会因为局部受力出现开裂、变形的问题。

　　在实际选型应用中，这类四针端子非常适合电流不大的控制回路、信号回路以及小功率电源输出回路使用，绝缘基座的材质选用耐温阻燃的工程塑料，能满足常规工业环境下的使用温度要求，即便接线部位因为接触问题出现轻微发热，也不会出现基座融化、引燃的风险。导电件的铜材表面做了镀锡处理，既能抗氧化提升长期使用的导通稳定性，也能避免铜材氧化后出现的接触电阻增大问题，压线螺丝采用镀锌防锈处理，长期在潮湿或有轻微腐蚀的环境下使用也不会出现锈死无法拆卸的问题。和传统的栅栏式端子相比，这款直栅式结构的体积更紧凑，在相同的接线位数下占用的安装面积更小，非常适合现在小型化、集成化的电源设备内部使用，不需要为接线预留过多的冗余空间，能有效提升设备内部的空间利用率。设计时还特意在基座的两端预留了标识粘贴位，用户可以根据自己的回路定义粘贴对应的线号标识，后期排查线路时能快速对应每一路接线的功能，不需要反复通断测试找线，大幅提升装配和运维的效率。
