六角结构刚性传动连接耦合件

　　这款六角结构的耦合连接件，在小型传动机构、精密测试治具、电子设备内部动力传递场景中应用十分广泛，很多做桌面级自动化设备、小型实验装置的结构工程师在做轴系对接时，常会用到这类结构紧凑的刚性连接部件。从实际使用场景来看，这类耦合件主要用于两根直径存在差异的传动轴之间的刚性连接，能够无间隙传递扭矩，相比弹性联轴器，它的扭转刚性更强，不存在传动回程误差，适合对传动定位精度有一定要求的低转速、小负载传动链路中，比如小型阀门的阀杆驱动、精密检测设备的进给轴连接、小型实验台的动力输出端对接，都能看到这类结构的身影。

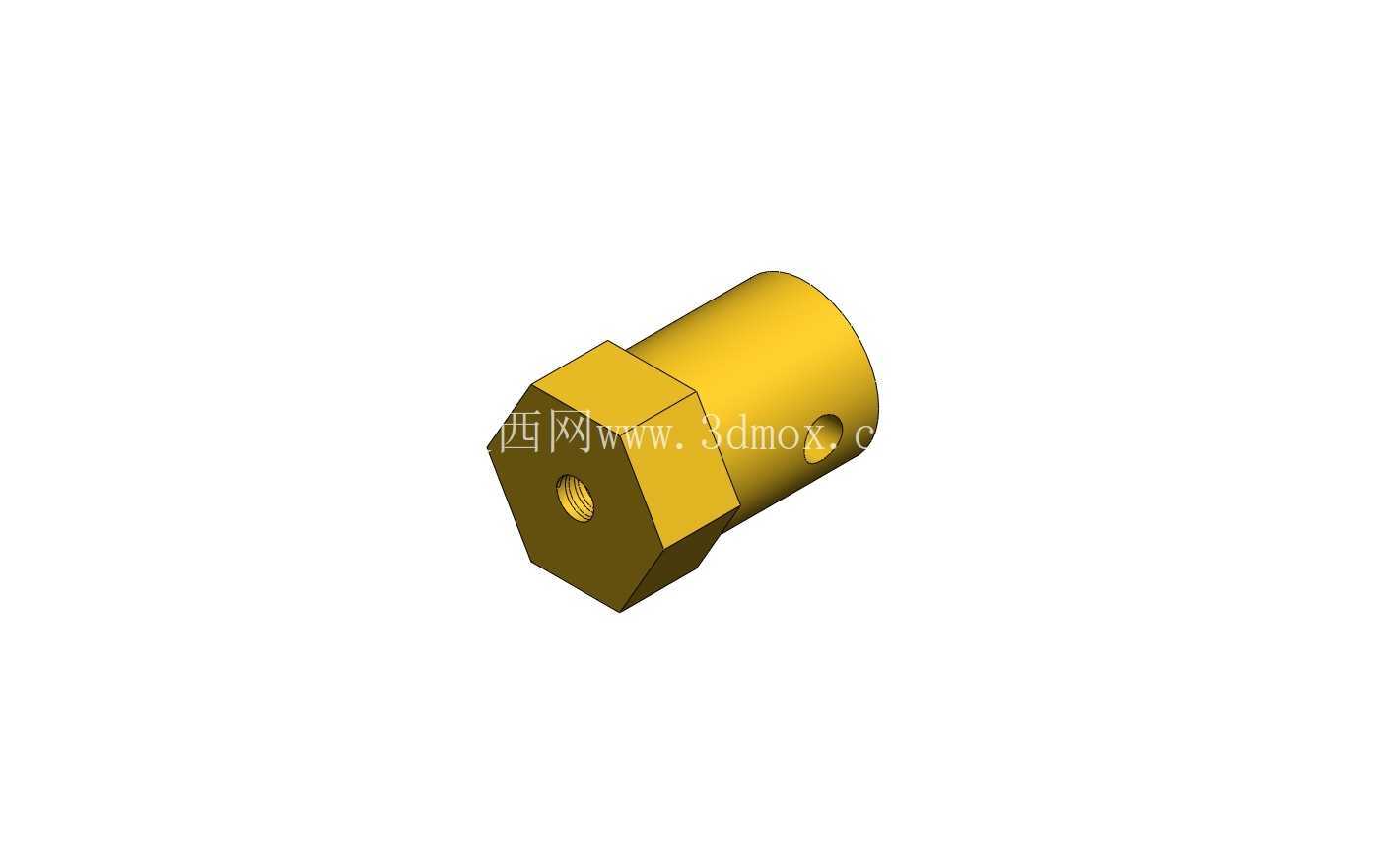

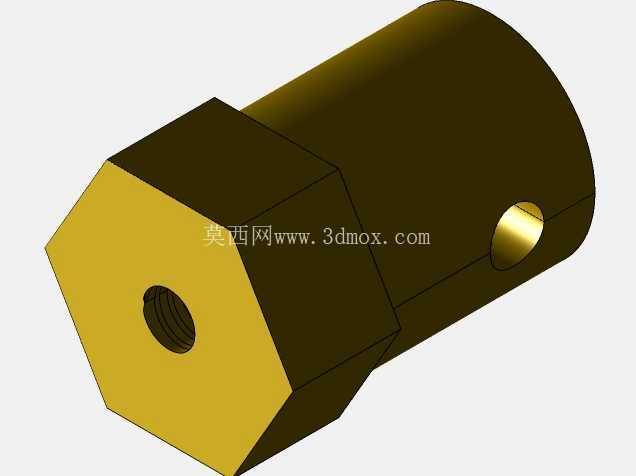

　　从功能特性上看，这款耦合件采用一端外六角、一端圆柱筒体的结构设计，六角端可以配合扳手完成安装锁紧操作，不需要额外设计卡位结构就能实现安装时的扭矩施加，避免安装过程中筒体跟转导致的锁紧不到位问题。筒体端与六角端的内孔均设计为同轴通孔，孔壁预留了紧定螺丝安装位，安装时只需要将两根待连接的轴分别插入两端内孔，拧紧紧定螺丝就能完成轴与耦合件的固定，不需要做复杂的轴端加工，对安装现场的加工条件要求很低，适合快速装配、后期维护频繁的设备场景。耦合件的六角端厚度经过针对性设计，既能够满足扳手咬合的受力需求，不会因为扳拧时受力过大导致六角棱边崩损，又不会过度增加整体轴向长度，能够有效压缩轴系连接段的占用空间，对于安装空间局促的小型设备内部布局十分友好。

　　设计思路上，这款耦合件没有采用传统的整体圆柱式联轴器结构，而是将锁紧操作端设计为外六角形态，主要是考虑到小型设备内部操作空间狭窄，常规圆柱面耦合件安装时没有合适的受力点，很难将紧定螺丝拧到规定扭矩，容易出现运行过程中轴与耦合件打滑的问题。外六角结构可以适配标准开口扳手、套筒扳手，即使在周边有其他结构件遮挡的情况下，也能顺利完成锁紧操作。内孔的同轴度公差控制在IT7级范围内，能够保证两根连接轴的同轴度误差在允许范围内，减少高速转动时的径向跳动，降低轴系运行的振动和噪音。筒体上的紧定螺丝孔采用垂直于轴线的设计，螺丝端面直接压在轴的表面，固定点的接触应力分布均匀，不会因为长期传力导致轴表面出现压痕变形，后期拆卸维护时也能顺利将耦合件从轴上拔出，不会出现抱死难以拆卸的问题。

　　从外形尺寸与安装边界来看，这款耦合件的圆柱端外径与六角端的对边尺寸做了差异化设计，六角端对边尺寸略大于圆柱端外径，安装时六角端的外接圆不会超出圆柱端的径向投影过多，周边只需要预留出扳手操作的最小空间即可，不需要为耦合件单独设计过大的安装避让腔。整体轴向长度控制在短尺寸范畴内，当两根轴的端面对接后，耦合件不会在轴向占用过多的安装余量，即使是轴端伸出长度较短的驱动部件，也能顺利完成连接。安装时需要注意，两根待连接轴的插入深度需要达到内孔深度的三分之二以上，保证紧定螺丝的压紧点完全落在轴的有效接触面上，避免因为插入深度不足导致连接强度不够，出现传动打滑的问题。另外耦合件的圆柱端外壁做了倒角处理，安装时能够顺利导入安装位，不会因为边缘毛刺刮伤周边的线束或者其他薄壁结构件。在实际选型时，需要根据传递的最大扭矩匹配对应的耦合件尺寸，这款小规格的耦合件适合传递扭矩在1N·m以内的传动场景，不能用于大负载的动力传动链路，否则会出现紧定螺丝滑脱、六角端断裂的失效问题。日常维护时只需要定期检查紧定螺丝的锁紧状态，不需要额外加注润滑脂，因为是刚性接触传动，内部没有相对运动的摩擦副，维护成本极低。
