工业用冲孔金属丝网过滤滤芯结构

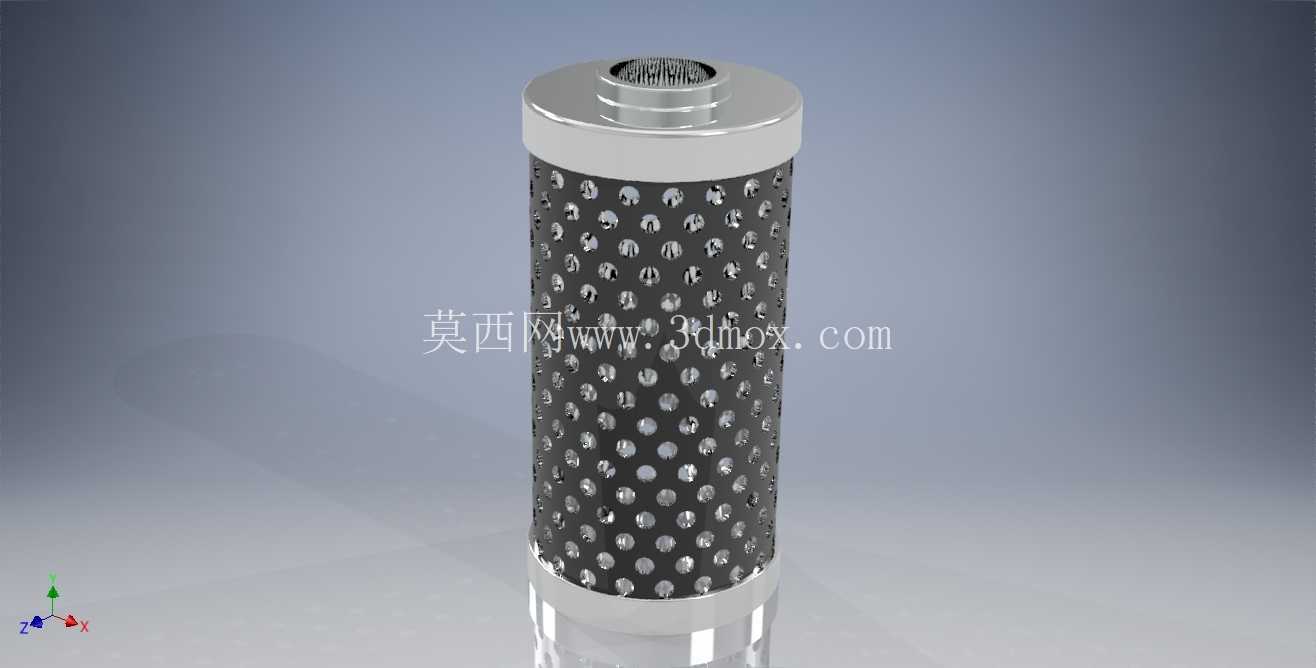

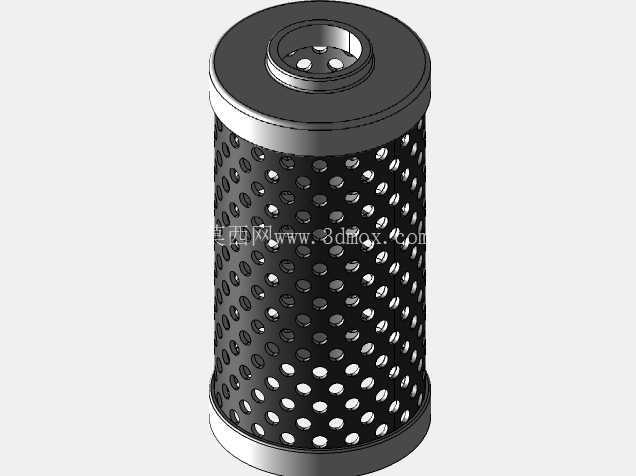

　　在液压润滑系统、燃油输送回路、工业循环水处理线以及气动元件的前置防护段，这类带冲孔支撑的金属丝网滤芯是流体净化环节的核心易耗元件，很多现场做设备维护的工程师都有体会，滤芯选型不对，要么压损过大拖慢系统响应，要么过滤精度不达标导致阀组卡涩、泵体磨粒磨损，严重时还会造成整条生产线非计划停机。这款滤芯的结构设计完全围绕工业现场的实际使用需求展开，外层采用带密集圆孔的金属冲压护网，不是单纯为了外观规整，主要是给内层的金属丝网提供径向支撑，避免流体压差过大时丝网被压溃变形，同时外层的冲孔排布经过计算，开孔率控制在合理区间，既保证足够的通流面积，又能阻挡大尺寸硬质杂质直接冲击内层滤材，延长滤芯整体使用寿命。内层的金属丝网是核心过滤层，不同目数的丝网对应不同的过滤精度，从10μm到200μm的精度区间都可以通过更换丝网规格实现适配，丝网两端通过端盖压合密封，端盖采用金属车削加工，表面粗糙度控制在Ra1.6以内，保证和过滤器壳体的密封槽配合时不会出现旁通泄漏，很多现场出现的过滤后油液清洁度不达标问题，追根溯源往往是端盖密封面加工精度不足，或者安装时密封件错位导致的旁通漏流。

　　从安装边界来看，这款滤芯为圆柱形直筒结构，上端为外螺纹接口，直接和过滤器上盖的内螺纹座旋合安装，下端为光面定位端，插入壳体底部的定位凹槽即可完成径向定位，不需要额外的紧固件，现场更换时只需要打开过滤器上盖，旋下旧滤芯换上新件就能完成维护，单人操作耗时不超过十分钟，非常适合冶金、风电、工程机械这类需要快速维保的场景。设计过程中需要重点考虑几个核心参数，首先是纳污容量，外层护网和内层丝网之间预留了足够的容污空间，杂质被拦截后会附着在丝网表面以及护网与丝网的间隙中，不会很快堵塞网孔导致压损快速上升，正常工况下的使用寿命比无支撑的平网滤芯高出40%以上。

　　其次是通流阻力，流体从滤芯外侧流入，穿过滤网后从中心内腔向上流出，整个流道没有突然的截面突变，压损曲线平缓，在额定流量下的初始压损不超过0.02MPa，不会对系统的供油压力造成明显影响。另外，全金属结构的滤芯可以耐受较高的工作温度，常规丁腈橡胶密封的版本可以在-30℃到120℃的环境下稳定工作，更换氟橡胶密封后可以耐受最高200℃的工况，适配高温液压油、导热油等特殊介质的过滤需求，相比纸质滤芯，金属丝网滤芯还可以通过超声波清洗、反向冲洗的方式重复使用，在杂质负载不高的工况下可以反复使用3-5次，大幅降低长期运维成本。

　　很多做非标过滤器设计的工程师在选型时，会优先参考这类成熟的滤芯结构，因为其安装接口尺寸已经形成了行业通用的规格系列，从通径15mm到通径100mm的尺寸段都有对应的标准化产品，不需要重新开模定制，能大幅缩短非标设备的设计周期。需要注意的是，这类滤芯不适合过滤含有大量纤维状杂质的流体，纤维会缠绕在丝网孔上很难通过反吹清洗去除，这种工况下需要搭配其他形式的滤材使用。另外在安装时要注意螺纹接口的拧紧力矩，过大的力矩会导致端盖变形，反而破坏密封面的平面度，造成内泄漏，一般按照对应螺纹规格的额定拧紧力矩操作即可，不需要额外加力。在三维建模过程中，外层护网的冲孔阵列是建模的重点，需要保证孔位排布均匀，同时还原冲压成型后的孔边圆角特征，避免模型导入仿真软件后出现应力集中的误判，端盖的密封槽尺寸要严格按照所选密封件的标准尺寸绘制，保证虚拟装配时的干涉检查结果和实际装配一致，中心内腔的直径要匹配额定流量下的流速要求，一般控制内腔流速在3m/s以内，避免流速过高产生冲蚀磨损。
