双联切换式工业流体过滤装置结构设计

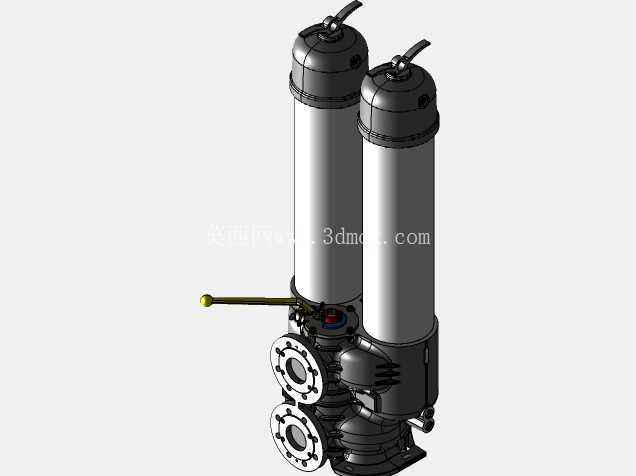

　　在化工、食品饮料、液压润滑、水处理等连续生产工况中，流体介质的杂质拦截是保障下游设备稳定运行的核心环节，单筒过滤器在滤芯堵塞后必须停机拆洗，会直接打断连续生产节奏，造成不必要的产能损失，双联结构的过滤装置正是为解决这一痛点设计，可在不停机的状态下完成滤芯的切换与维护，适配不允许中断供料的连续生产管路。这套过滤装置采用立式双滤筒并行布局，两个滤筒通过底部集成的三通切换阀组连通，阀组配备带定位手柄的换向结构，操作时仅需扳动手柄即可完成两个滤筒的工作状态切换，切换过程中管路流道不会出现完全断流的情况，可将介质供应的中断时长控制在极短范围内，完全满足连续生产的工况要求。

　　滤筒主体采用长筒式承压结构设计，上端为快开式封头结构，搭配旋转锁紧压杆，无需大型工具即可快速开启封头更换内部滤芯，封头顶部设置排气接口，可在设备投用初期排出筒内积存空气，避免气阻影响介质流通效率；滤筒下端与阀组采用法兰连接结构，密封面适配常规耐油、耐腐垫片，可根据输送介质的特性更换不同材质的密封件，适配水、液压油、润滑油、低腐蚀性化工流体等多种介质的过滤需求。底部阀组侧面设置两个同轴的法兰接口，分别为介质入口与出口，接口公称通径与滤筒通流能力匹配，可直接对接同通径的工业管路，无需额外加装变径接头；阀组内部流道做圆弧过渡处理，可减少介质流经时的局部阻力损失，降低管路系统的泵送能耗。滤筒内部设置滤芯定位结构，可适配网式、线隙式、熔喷式等多种标准规格的滤芯，过滤精度可根据实际工况需求在10μm到200μm之间灵活选择，滤芯安装时通过上端压盖与下端定位座固定，避免介质高速冲刷造成滤芯偏移破损。从安装边界来看，整套装置采用立式落地安装形式，底部预留地脚安装孔位，可直接固定在设备机架或混凝土基础上，安装时需预留滤筒上方的操作空间，满足开启封头更换滤芯的操作高度需求，侧面操作手柄的转动范围内无其他管路或结构遮挡，保证切换操作顺畅无卡滞。

　　在结构设计过程中，重点考量了承压部件的强度冗余，滤筒筒体、阀组壳体均采用等壁厚设计，通过有限元分析校核常规工作压力下的应力分布，在接口、法兰连接处做局部加厚处理，避免应力集中造成的结构损坏；同时兼顾了日常维护的便捷性，所有易拆部位均采用标准紧固件连接，无需专用工具即可完成常规的滤芯更换、密封件替换等维护操作。在实际应用场景中，这类双联过滤装置通常安装在泵出口、关键设备入口的管路上，比如液压系统的回油管路、润滑系统的供油管路、食品生产线的物料输送管路、循环水系统的支管路上，当其中一个滤筒的滤芯堵塞导致压差达到设定值时，操作人员可在不停机的状态下扳动切换手柄，将管路切换至另一个洁净滤筒工作，之后对堵塞侧的滤筒进行泄压、拆洗、更换滤芯操作，待维护完成后备用，整个过程不会造成生产线停机，可大幅提升连续生产的运行效率。

　　相较于单筒过滤器，双联结构虽然初期投入成本略高，但在连续生产场景下，减少的停机损失远高于设备本身的成本投入，因此在对生产连续性要求较高的工业场景中得到了广泛应用。设计时还充分考虑了介质流向的合理性，介质从入口进入阀组后，从滤筒下端进入滤筒内部，透过滤芯后从中心流道汇集到阀组出口，这种下进上出的流道设计可让拦截下来的杂质自然沉降在滤筒底部，不会因为介质冲击附着在滤芯表面造成局部堵塞，可有效延长滤芯的单次使用周期，减少维护频次。滤筒外部可根据需求加装压差检测接口，直接连接压差表或压差传感器，实时监测滤芯的堵塞状态，当进出口压差达到设定阈值时及时提醒操作人员切换滤筒、维护滤芯，避免滤芯击穿造成杂质泄漏到下游管路，影响下游设备的正常运行。整套装置的结构紧凑，两个滤筒并行布局占用的横向空间远小于两个独立单筒过滤器的安装空间，同时集成式阀组减少了管路连接点，降低了介质泄漏的风险，整体可靠性更高。
