大众ID3车用动力电池模组结构设计

　　在纯电车型的三电系统开发流程中，动力电池模组作为电芯与整包之间的核心衔接单元，其结构设计直接决定了整包的空间利用率、装配效率与运行可靠性，本次呈现的VW ID3车型配套电池模组结构，完全围绕量产车型的底盘布置边界开发，适配MEB平台的电池包安装逻辑。从实际装车场景来看，该模组主要布置于乘员舱下方的电池包舱体内，单模组承担固定数量电芯的串接汇流、结构防护、热管理界面衔接的作用，是整包能量单元的标准化组成部分，既可以通过不同数量的模组组合匹配不同续航版本的车型配置，也能在售后环节实现单模组的快速更换，降低整包维护的成本。

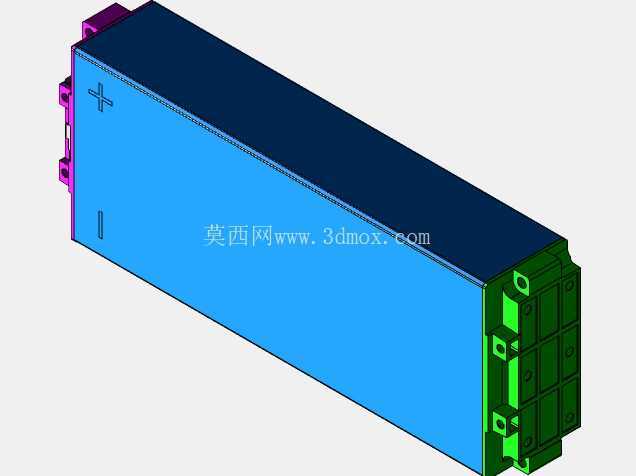

　　从功能特性层面看，模组两端的端板结构采用高强度工程塑料与金属嵌件结合的设计，紫色端侧预留了高压连接端子的定位接口与防呆结构，绿色端侧集成了模组采样线束的安装位、固定卡扣以及与整包梁体连接的安装孔位，孔位的公差带严格按照整车级装配要求设定，保证批量装车时的互换性。模组主体的蓝色包覆结构对应电芯成组后的外侧防护层，表面预留的极性标识清晰区分正负极位置，避免装配过程中出现极性接反的风险，包覆层与电芯之间预留了均匀的间隙，用于填充导热结构胶，既可以将电芯工作产生的热量均匀传导至整包的液冷板，也能在车辆行驶过程中吸收路面传递的振动冲击，避免电芯受到直接挤压。

　　设计思路上，该模组完全遵循标准化成组的逻辑，没有采用异形结构来迁就局部空间，规整的长方体外形可以最大化利用电池包内的矩形布置空间，减少无效的空腔占比。模组的长度方向尺寸匹配MEB平台电池包的横向布置宽度，宽度方向可以实现多列并排布置，高度方向严格控制在底盘离地间隙要求的边界内，不会侵入乘员舱的地板空间，保证车内的垂直乘坐空间。安装边界方面，模组底部设置了统一的定位销孔与整包托盘的定位柱配合，装配时可以实现快速导向定位，两端的固定孔位采用对称设计，不需要区分安装方向，能够有效提升产线的装配节拍；端侧的高压接口采用插拔式结构，与整包高压汇流排的连接不需要额外的转接件，采样接口的位置与线束走向完全匹配，避免装配后出现线束弯折、受力的情况。

　　在结构强度设计上，端板的加强筋布局经过力学仿真优化，能够承受电芯充放电过程中的膨胀力，不会出现长期使用后端板变形导致的电芯错位问题，外侧的包覆结构具备一定的绝缘性能，避免模组与整包金属结构之间出现漏电风险。从热管理适配的角度看，模组底部的平面度要求控制在合理范围内，保证与液冷板贴合时的接触热阻均匀，不会出现局部过热的问题，端板上预留的透气结构可以平衡模组内部的气压变化，在温度剧烈变化时不会因为内外压差导致结构损坏。对于从事新能源汽车结构设计、电池包开发的工程师而言，这类量产化的模组结构具备很高的参考价值，其在空间利用率、装配便利性、可靠性之间的平衡思路，可以直接迁移到同类型的动力电池成组设计中，尤其是安装接口的标准化设计、极性防呆结构、热管理界面的处理方式，都是经过量产验证的成熟设计方案，能够有效缩短新开发项目的验证周期，规避设计阶段容易忽略的装配与可靠性风险。
