36V电动两轮车用气垫板圆柱电池组结构

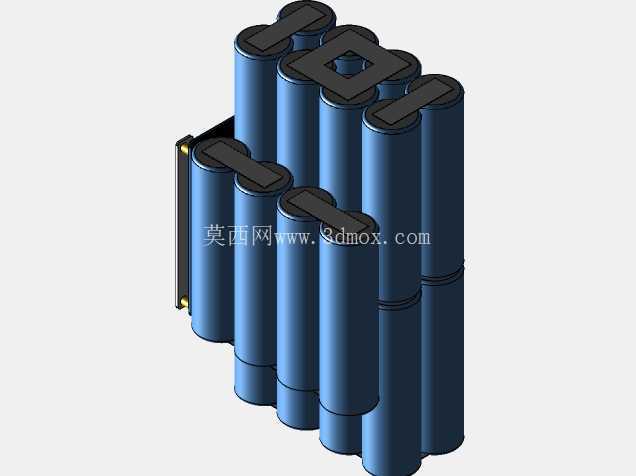

　　从实际使用的功能逻辑来看，这类电池组需要在有限的安装空间内完成额定电压输出，同时满足日常颠簸工况下的结构稳定性，还要预留足够的散热间隙避免电芯充放电过程中热量堆积，设计时首先要匹配代步工具的电池仓安装边界，这款电池组采用多颗18650规格圆柱电芯组合，通过错位排布的方式压缩整体占用空间，电芯之间通过金属连接片完成串并联回路，整体外形做了紧凑化处理，侧边预留的接线端可以直接对接代步车的控制器供电接口，不需要额外做转接结构。日常做短途代步类电动产品的结构开发时，动力电芯的排布设计一直是兼顾空间利用率、散热效率与安装适配性的核心环节，这款36V规格的气垫板配套电池组，就是针对小体积个人代步工具的动力需求完成的结构设计，目前这类电池组除了适配常规双轮气垫板，也可直接匹配同电压平台的轻型电动自行车、便携折叠代步车的动力供电需求，在个人短途出行、园区短距通勤、休闲代步场景下的应用占比逐年提升。

　　做这类电芯排布的时候，不能只追求空间利用率把电芯完全贴死，每颗电芯之间预留的均匀间隙，既是充放电过程中的热量流通通道，也能在车辆经过颠簸路面、发生轻微碰撞时给电芯留出微小的形变缓冲空间，避免电芯外壳直接挤压造成内部短路风险。连接片的排布也做了错位避让，每一段连接片的长度都匹配对应电芯的极柱位置，既减少了多余导电材料的浪费，也避免了连接片过长在震动工况下发生形变触碰其他极柱造成短路。从安装边界来看，整个电池组的外轮廓适配常规气垫板踏板下方的空腔尺寸，不需要对原有车体结构做切割修改，侧边的固定位可以直接通过螺丝锁附在车体的安装支架上，接线端的位置避开了车体的承重梁与走线槽，后期组装时可以直接完成线束插接，提升装配效率。

　　实际选型适配的时候，这类电池组的输出能力刚好匹配36V平台的轮毂电机功率需求，不需要额外加装升压模块，整体重量控制在便携代步工具可接受的范围内，不会过多增加车体自重影响续航表现。设计过程中也考虑了后期维护的便利性，电芯的排布没有做完全封死的结构，单颗电芯出现故障时可以单独拆解更换，不需要整体报废整个电池组，降低后期的使用维护成本。很多新手做这类电池组建模的时候容易忽略电芯极柱的高度差，直接把连接片做成完全平面的结构，实际生产中就会出现连接片与极柱焊接虚接的问题，这款模型里每处连接片都做了对应极柱位置的凸起贴合结构，刚好匹配圆柱电芯极柱的突出高度，焊接时可以保证每个焊点的接触面积一致，降低回路接触电阻，减少大电流放电时的接头发热问题。

　　另外电池组整体的排布做了重心居中设计，安装到车体后不会出现单侧偏重的问题，避免影响代步车的操控平衡性，这一点对于气垫板这类靠重心变化控制行进方向的产品来说尤为重要，如果电池重心偏移，用户站上去之后会出现自动跑偏的情况，需要反复调整控制参数才能弥补，直接在结构设计阶段把重心匹配好，就能减少后期电控调试的工作量。电芯组的外侧预留了绝缘保护层的安装空间，建模时已经把绝缘片的厚度计算到整体外轮廓尺寸里，后期组装时直接套入绝缘外壳就可以匹配电池仓的尺寸，不会出现绝缘层加装后整体尺寸超差装不进仓的问题。
