弹簧夹式接线端子结构三维设计

　　在低压配电、工业控制柜体、小型电源模块的内部布线场景里，接线端子的选型直接决定了产线装配效率与长期运行的接触可靠性，弹簧夹式接线结构正是针对传统螺丝端子锁附效率低、受震动易松脱的痛点开发的快接连接件，这款2/3极通用的弹簧夹系统终端，适配电源变压器次级输出端的布线需求，也可直接嵌入小型控制设备的进线端做分线连接。从实际使用场景来看，这类端子常被用在紧凑空间内的多回路接线作业里，比如小型开关电源的输出分线、PLC扩展模块的信号转接、楼宇控制箱内的低压回路接驳，现场作业时无需额外准备螺丝刀等锁附工具，剥除导线绝缘层后直接将线芯插入接线位即可完成连接，相比传统螺丝端子能减少60%以上的单点位接线时长，在批量布线的项目中优势十分明显。

　　产品的功能设计围绕可靠接触与操作便捷两个核心展开，夹线弹簧采用高弹性不锈钢材质冲压成型，经过定型热处理后能保持持久的夹紧力，针对不同线径的导线都能提供稳定的接触压力，避免长期使用后因应力松弛导致的接触电阻升高、接头发热问题；焊针部分采用黄铜基材表面镀锡处理，既保证了优异的导电性能，也提升了焊接时的润湿性，适配波峰焊、手工焊等多种PCB焊接工艺，焊接后焊针与PCB焊盘的结合强度能满足常规工业设备的抗震动要求。外壳部分选用UL94V-0级阻燃PA66材质，具备优秀的绝缘性能与耐温特性，在设备长期运行的温升环境下不会出现形变、绝缘性能下降的问题，同时材料本身具备一定的抗老化能力，能适配工业现场复杂的温湿度环境。

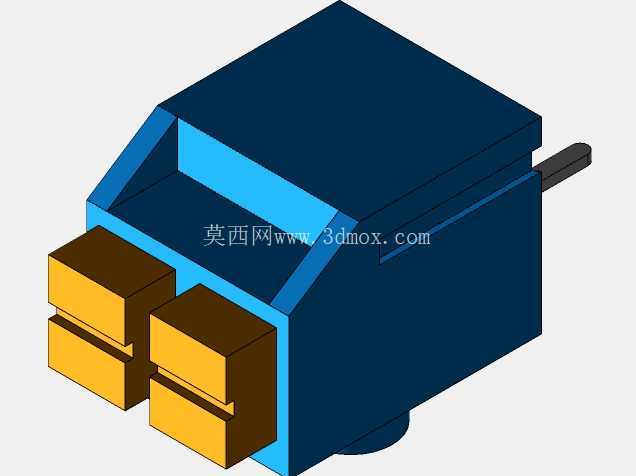

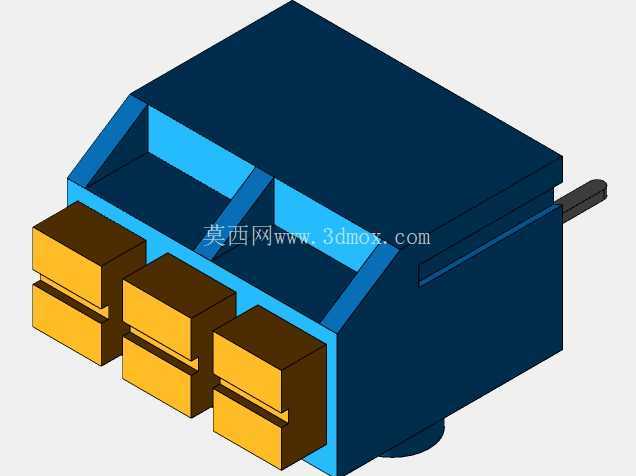

　　从结构设计思路来看，这款端子采用模块化可堆叠的结构设计，单极端子单元可以根据实际回路数量自由拼接，2极、3极的间距统一为5.0mm，刚好匹配常规PCB板上的标准孔位布局，堆叠组合时不需要额外的固定卡扣，依靠单元间的定位凸台与凹槽就能实现精准对位，拼接后整体结构紧凑，不会出现错位偏移的问题。端子的外形尺寸经过紧凑化优化，单极单元的宽度、高度都控制在极小的范围内，能有效降低对设备内部安装空间的占用，适配小型化、高密度的设备设计趋势；安装边界上，焊针的伸出长度、定位台阶的高度都经过精确计算，焊接后端子本体与PCB板面的间隙控制在合理范围，既能保证焊接时焊锡不会溢出到端子内部，也能避免端子本体与PCB上的其他元器件产生干涉。

　　夹线口的导向结构做了倒角处理，导线插入时不会被结构边缘刮伤线芯，即使是多股软线也能顺利插入到位，弹簧的触发位置设计在端子正面，需要拆线时用小型一字螺丝刀按压触发点即可松开弹簧夹，快速抽出导线，方便后期设备维护时的线路调整。在实际选型应用中，这类端子的额定承载能力为300V/8A，适配22-18AWG线径的导线，刚好覆盖大部分低压控制回路、小功率电源输出回路的接线需求，相比同规格的螺丝端子，弹簧夹结构的抗震动性能更优，在有持续震动的设备应用场景中，不会出现螺丝松动导致的接线脱落、接触不良问题，能大幅降低设备后期的维护频次。建模过程中对弹簧的压缩行程、夹线口的开合范围、焊针的位置度都做了精确的参数还原，每个配合面的公差都按照实际量产的工艺要求做了预留，堆叠组合时的定位间隙控制在0.1mm以内，既能保证拼接顺畅，也不会出现拼接后松动错位的问题；外壳的壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩水、变形问题，所有的棱角位置都做了小倒角处理，既避免了注塑时的应力集中，也能防止装配作业时划伤操作人员。
