这款TO220封装的低压差线性稳压器,是板级电源设计里极为常用的直插式功率器件,日常在工业控制板卡、消费类电子电源回路、嵌入式开发板供电支路、低压小功率负载供电场景中都能见到它的身影,核心作用是将前端输入的较高直流电压稳定转换为3.3V固定输出,为后端的数字芯片、传感模块、逻辑电路提供纹波极低、稳定性可靠的供电电压,最大可承载5A的持续输出电流,压差特性优异,在输入输出压差较小的工况下依然能维持稳定的电压输出,避免传统线性稳压器压差过大导致的发热严重、效率偏低问题。

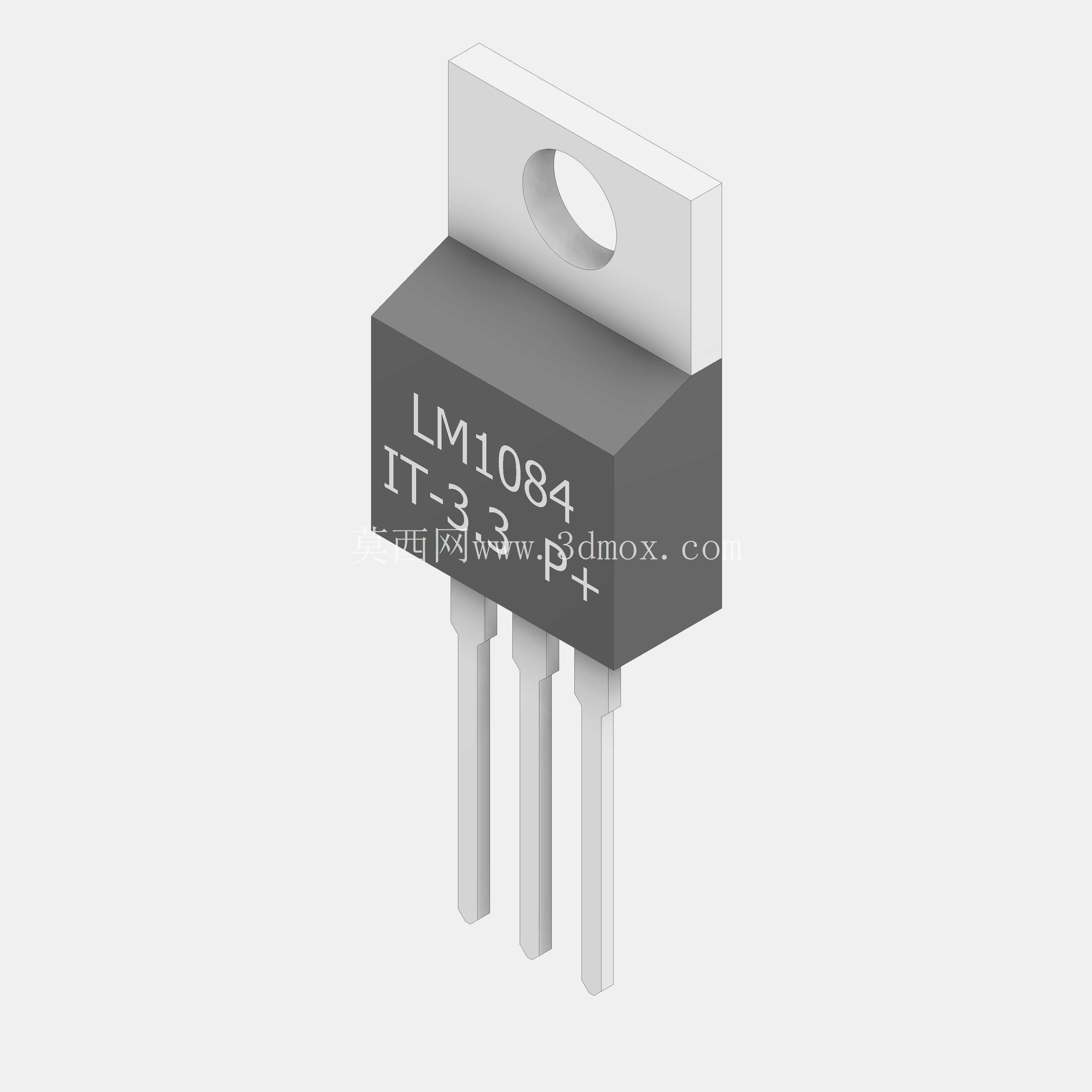

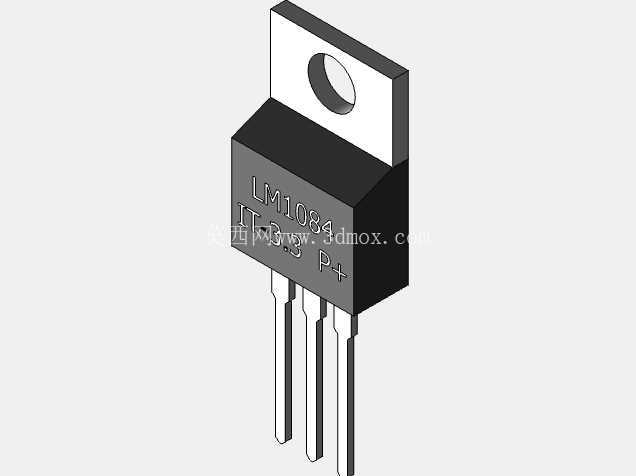

从结构设计层面来看,这款器件采用标准TO220直插封装,整体分为塑封主体、散热安装片、直插引脚三个核心部分。塑封主体内部包裹调压核心晶圆与引线框架,表面丝印清晰标注器件型号、输出电压档位与生产标识,方便生产焊接环节的人工目视核对,避免错料问题发生。背部的金属散热安装片与晶圆内部的散热通路直接连通,片上预留标准直径的圆形安装孔,可配合M3规格的螺丝将器件固定在铝制散热片或者设备金属壳体上,在大电流负载工况下能快速将晶圆工作产生的热量传导出去,保证器件结温处于安全工作区间,避免过热触发过温保护导致供电中断。
引脚部分采用标准三引脚直插设计,引脚间距符合TO220封装的通用规范,可直接匹配市面上通用的TO220封装焊盘、直插插座以及对应的PCB封装库,无需单独定制开孔尺寸,设计导入时可直接调用标准封装,减少PCB设计阶段的封装绘制工作量。引脚长度预留了足够的波峰焊吃锡空间,同时也兼容手工焊接操作,即使是小批量打样阶段的手工焊接也能轻松操作,引脚材质采用镀铜锡合金,导电性优异,多次插拔或者焊接也不容易出现氧化虚焊问题。
在实际电路设计应用中,这款稳压器的外围电路极为简洁,仅需要在输入、输出端搭配对应容值的陶瓷电容或者电解电容即可完成稳定回路设计,不需要额外搭配复杂的补偿元件,能大幅缩小电源部分的PCB占用面积,对于板上空间紧张的小型化设备设计十分友好。设计建模时需要重点关注安装边界的预留:器件本体距离周边其他 taller 元件的安全间距需要保持在3mm以上,避免安装散热片时出现结构干涉;散热片安装面需要与器件背部金属片完全贴合,必要时可涂抹导热硅脂降低接触热阻;引脚伸出PCB板面的长度需要控制在1.5-2.5mm区间,过短容易导致焊接强度不足,过长则容易在剪脚过程中对器件内部引线框架造成应力损伤。
另外需要注意,该器件的金属散热片在电气上与输出引脚直接连通,在做绝缘安装设计时,需要搭配绝缘垫片、绝缘粒将散热片与接地的散热壳体之间做电气隔离,避免出现输出端短路的故障。建模过程中对塑封部分的拔模角度、散热片的厚度公差、引脚的共面度都做了符合工业生产实际的还原,可直接用于PCB结构干涉检查、整机装配模拟、散热方案仿真验证等设计环节,导入装配时不需要额外调整尺寸比例,匹配常规EDA软件导出的PCB板模型即可完成整板的结构装配校验。
