大直径精密抛物面光收集反射装置

　　在做太阳能集热装置的光路设计时，最先要敲定的核心聚光部件就是大口径抛物面反射镜，这类反射元件的面型精度直接决定了整个光收集系统的能量汇聚效率，这次建模还原的大直径抛物面反射器，就是面向各类光收集场景开发的精密光学部件。

　　做这类反射件的三维建模，第一步要先把抛物面的基准方程校准到位，不能直接用通用曲面拉伸成型，要根据实际聚光焦距反推抛物面的母线参数，确保平行入射的光线经过反射后能精准汇聚到预设焦点位置，这一点和普通平面反射镜、球面反射镜的建模逻辑完全不同，球面镜存在球差问题，无法实现平行光的完美点汇聚，而抛物面的面型特性刚好能解决这个问题，所以在定向聚光类场景里是不可替代的核心元件。

　　从实际应用场景来看，这类反射器的覆盖范围很广，最常见的是太阳能收集系统里的聚光炉，通过大口径反射面把太阳光汇聚到焦点位置，能在焦点处产生极高的温度，满足高温加热、太阳能热发电的集热需求；另外在定向麦克风的声学反射结构、远距离光信号检测系统里也会用到同类型的抛物面反射结构，只不过声学应用的面型精度要求比光学应用稍低，但安装固定的结构逻辑是共通的。

　　这个反射器的主体采用0.04英寸厚度的铝材加工成型，铝材的重量轻，加工后抛光的反射率表现优异，同时在户外环境下的耐候性也能满足长期使用要求，不会像玻璃反射镜那样存在易碎、重量过大的问题。建模的时候要注意反射面的壁厚均匀性，整个抛物面的壁厚要保持一致，不然加工冲压或者旋压成型的时候会出现应力不均导致的面型变形，直接影响最终的聚光效果。

　　结构设计上，反射器中心预留了标准安装孔，这个孔位是用来和后端的固定支架做同轴定位的，安装时要保证反射面的光轴和支架的安装基准完全重合，不然会导致汇聚光斑偏移，无法落到预设的接收位置。除了中心孔，反射器的边缘设计了一体化的安装边缘，这个边缘不是单纯的结构包边，上面预留了均匀分布的固定点位，用来和外部的防护框架、调节机构连接，方便实际安装时调整反射面的俯仰角度、水平朝向，适配不同场景的入射光角度需求。

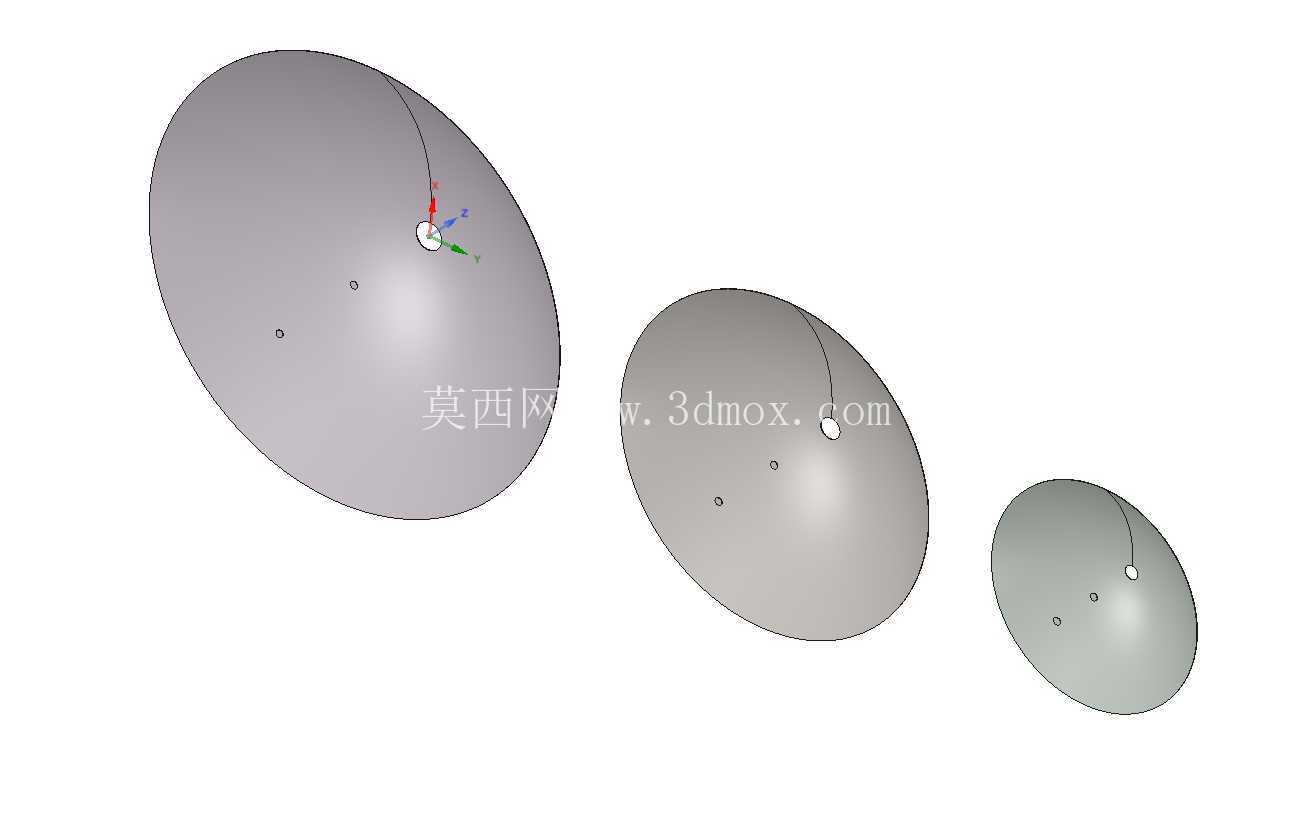

　　尺寸规格上，这类反射器做了三个标准化的直径档位，分别是12英寸、18英寸、24英寸，不同直径对应不同的集光面积，直径越大，相同光照条件下汇聚的能量就越高，选型的时候要根据焦点处需要的能量密度、安装空间的边界尺寸来选，比如小型户外太阳能炉选12英寸规格就足够满足日常加热需求，而固定站点的光检测系统或者大型集热装置，就需要选18甚至24英寸的大规格型号，来获得更高的聚光效率。

　　建模过程中还要考虑实际加工的工艺边界，反射面的抛光区域是整个内抛物面，边缘的安装边不需要做镜面抛光，只需要做平整处理保证安装贴合度即可，所以在模型里要把抛光区域和安装区域做明确的结构区分，方便后续出工程图的时候标注不同的表面处理要求。另外中心孔的位置要做翻边强化处理，因为中心位置是整个反射器的核心受力点，安装时的锁紧力会集中在这个区域，如果没有翻边结构，薄铝材很容易在锁紧时出现变形，拉扯反射面导致面型精度下降。

　　实际装配的时候，这类反射器不能直接刚性固定在支架上，要在安装点位预留微小的调节间隙，因为户外使用时环境温度变化大，铝材的热胀冷缩会导致反射面出现轻微形变，如果完全锁死没有形变余量，温度变化产生的内应力会拉扯反射面改变面型，严重时甚至会导致反射面出现凹陷。另外在做系统匹配的时候，要提前计算好反射器的焦距参数，把接收元件（比如太阳能集热芯、光检测传感器、声学拾音头）准确放置在焦点位置，偏移量不能超过设计允许的范围，不然会导致能量分散，达不到设计的收集效率。

　　很多新手在做这类光学结构建模的时候，容易忽略安装边缘的平面度要求，其实安装边缘的平面度直接决定了反射器安装后的光轴精度，如果边缘平面度差，锁紧之后反射面会出现倾斜，导致整个聚光系统的光轴偏移，所以在建模时就要对安装边缘的平面度基准做明确的定义，和中心孔的同轴度也要标注清楚公差要求，避免后续加工装配出现问题。
