ASME标准卧式承压存储容器三维结构

　　在石油炼化、化工生产、油气储运以及特种气体制备的工业场景中，承压存储设备是整条工艺链路里不可缺失的核心静设备，这类设备需要在带压工况下长期稳定存储气态、液态或者气液混合的工艺介质，一旦出现结构失效，极容易引发介质泄漏、超压爆炸等恶性生产事故，因此这类设备的设计、建模与制造全流程都需要严格遵循对应的行业强制标准，本次呈现的卧式承压容器结构，完全遵循ASME锅炉及压力容器规范的相关要求完成结构设计，可直接用于同规格设备的方案论证、结构校核以及教学演示场景。

　　从实际落地的使用场景来看，这类卧式承压容器通常会被布置在厂区的工艺装置区或者公用工程区，用来存储工艺环节中需要缓冲、暂存的带压介质，比如炼化环节的中间馏分、化工生产的反应原料气、空分装置产出的工业气体等等，和立式承压容器相比，卧式结构的重心更低，对于厂区地基的承载要求更友好，大容积规格下的安装稳定性更强，日常巡检过程中也更容易观察筒体、焊缝以及接管位置的运行状态。

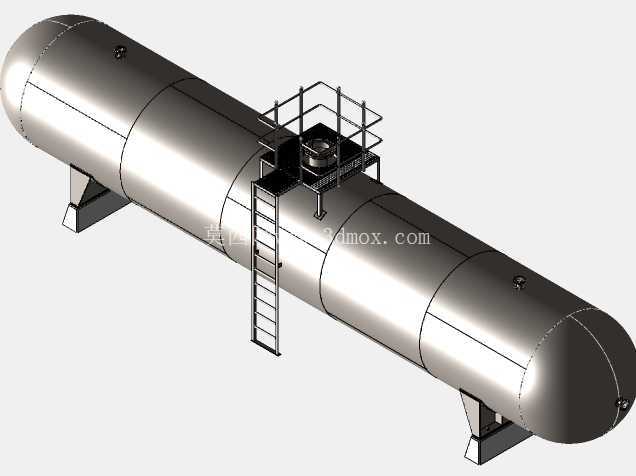

　　在结构设计的思路上，整个模型首先围绕承压边界的完整性做了分层处理：两端采用标准椭圆形封头，和等直径的圆柱形筒体通过对接环焊缝连接，这种封头结构的应力分布均匀，在相同承压等级、相同容积下的材料利用率更高，能够有效降低设备整体的自重。筒体上的开孔位置都做了等面积补强处理，避免开孔造成的局部应力集中成为设备长期运行的薄弱点，顶部设置的人孔结构搭配带护栏的操作平台与直爬梯，方便运维人员在设备停机检验时进入筒体内部，完成焊缝无损检测、内壁腐蚀检查以及内件维护等作业，爬梯的踏步间距、护栏的高度都符合工业操作平台的安全规范要求，避免建模过程中只做外观示意忽略实际操作的可行性。

　　设备的支撑结构采用双鞍式支座，两个支座分别布置在靠近筒体两端封头的位置，其中一个支座设计为固定端，另一个为滑动端，能够适配设备在温度变化过程中产生的轴向热胀冷缩变形，避免热应力被约束后造成支座焊缝开裂或者筒体变形。鞍座的弧形接触面和筒体外径完全贴合，接触区域做了局部应力分散处理，避免支撑位置的局部压应力超过材料许用值。筒体表面布置的少量接管分别用于介质进出、压力监测、安全泄放以及排污作业，所有接管的伸出长度、法兰连接尺寸都匹配常规工业管道的安装要求，不会出现和周边管线、支吊架干涉的问题。

　　从安装边界的尺寸逻辑来看，整个设备的长径比控制在合理区间，既保证了足够的存储容积，也不会因为筒体过长造成运输、吊装过程中的挠度超标；设备的总高度控制在常规工业厂区的操作层净高范围内，顶部操作平台的高度符合人体工程学要求，运维人员站在平台上可以顺利完成人孔启闭、阀门操作等常规作业；鞍座的底板尺寸匹配常规的设备基础预埋螺栓间距，现场安装时不需要额外做基础的特殊改造，两个鞍座之间的间距经过挠度校核，保证筒体充液后的最大挠度在标准允许范围内，避免长期运行造成筒体局部凹陷。

　　建模过程中所有的焊缝位置都做了结构示意，承压部件的壁厚取值遵循ASME规范中对应设计压力、设计温度下的最小壁厚要求，没有出现为了外观效果随意调整壁厚、忽略承压强度逻辑的问题；所有的附属结构比如爬梯的护栏、人孔的压圈、鞍座的加强筋都做了实体建模，不是简单的贴图示意，能够直接用于后续的工程出图、有限元应力分析以及虚拟场景的装配演示。对于刚接触承压设备设计的结构工程师来说，这个模型可以直观理解卧式ASME压力容器的整体布局、部件组成以及安装逻辑，避免在初始方案设计阶段出现支座布置不合理、开孔位置干涉、操作空间不足等常见问题；在做厂区三维布置的时候，也可以直接导入这个模型，校验设备和周边管线、框架、通道的安全间距，提升整体设计的效率。
