60x60V形角板式换热元件结构设计

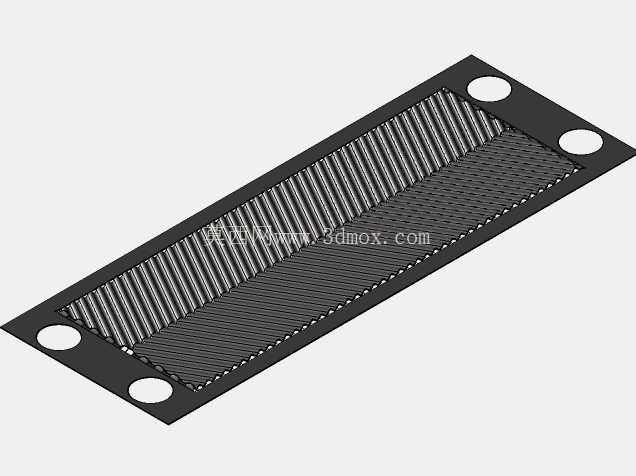

　　从实际工程应用的角度来看，这类小尺寸V形角板片的设计逻辑，始终围绕强化传热与控制流阻的平衡展开：板片表面的V形斜向波纹结构，并非随意排布的纹路，而是经过流道仿真验证的导流结构，当介质在相邻板片形成的狭窄流道内流动时，V形波纹会持续扰动介质的流动边界层，避免介质在流道内形成稳定的层流底层——层流底层是传热过程的主要热阻来源，持续的扰动可以让介质在低流速下也能达到湍流状态，大幅提升板片两侧的传热系数，同时V形角的角度设计经过反复校核，既保证扰动强度，又不会让流道内的压力损失超出配套泵组的扬程范围，避免无谓的能耗增加。在化工、暖通、制冷、能源回收等工业场景的换热环节中，板式换热器凭借紧凑的结构、高效的传热效率，一直是液-液、汽-液换热工况的核心选型方向，而板片作为板式换热器的核心换热元件，其结构设计直接决定整台设备的换热效率、承压能力与流阻表现。本次设计的60x60V形角换热板片，针对中小流量、高换热效率需求的工况开发，适配模块化组装的板式换热单元，可用于小型液压系统油液冷却、暖通系统水-水换热、化工小流量介质温度调控等场景。

　　板片四角的圆形开孔是介质进出的流道孔，四个孔的位置精度直接决定板片叠装后的密封性能，设计时孔位与板片边缘的距离、孔的直径都严格匹配对应规格的密封垫片尺寸，叠装后相邻板片的孔位对齐形成连续的介质流道，配合垫片的密封作用实现冷热介质的完全隔离，避免串液问题。板片的外形尺寸控制在60x60的规格边界内，属于小通径换热单元的标准板型，安装时板片通过上下导杆定位，叠装后配合两端的压紧板与夹紧螺栓固定，整体安装边界紧凑，不需要预留过大的检修与安装空间，非常适合集成在小型设备的内部冷却回路中，比如小型注塑机的液压油冷却、实验室温控设备的介质换热、充电桩功率模块的液冷换热单元等对安装空间有严格限制的场景。

　　从结构强度的角度考虑，V形波纹除了强化传热的作用，还相当于在板片表面冲压出的连续加强筋，能够大幅提升薄板的承压能力，即使在1.6MPa的常规工作压力下，板片也不会出现变形或者渗漏，不需要额外增加板片厚度来提升强度，有效控制了元件的材料成本与整体重量。在流道设计上，V形角的排布方向采用对角斜向布置，介质从角孔进入流道后，会沿着V形波纹的导向均匀分布到整个板片的换热表面，不会出现流动死区——流动死区不仅会降低有效换热面积，还容易导致介质内的杂质沉积在板片表面，形成结垢层进一步降低换热效率，均匀的流场分布可以让整个板片的换热表面都得到充分利用，同时降低结垢速率，延长设备的维护周期。实际选型过程中，这类V形角板片的组装数量可以根据实际换热量需求灵活调整，不需要重新设计板片结构，只需要增减板片数量、调整夹紧尺寸即可适配不同的换热负荷，模块化的设计特性大幅降低了不同规格换热设备的设计与制造成本。板片的密封面采用平面结构，配合粘接式或者卡扣式的密封垫片，安装时不需要复杂的定位工装，只要对齐导杆依次叠装即可，后期维护更换板片或者清洗流道时，松开夹紧螺栓即可拆开整叠板片，操作门槛低，不需要专业的工装设备即可完成日常维护。

　　在材料适配性上，这种板型结构既可以采用不锈钢板材冲压，适配常规水、油类介质，也可以采用钛材或者哈氏合金板材冲压，适配有腐蚀性的化工介质，结构本身不需要做调整，只需要根据介质特性更换对应板材与密封垫片材质即可，结构通用性极强。从三维建模的角度来看，这类板片的建模重点在于波纹特征的参数化控制，V形角的角度、波纹的深度、波纹的节距都是可调整的参数，建模时需要保证波纹的连续过渡，避免出现尖角或者壁厚不均的问题，因为冲压过程中尖角位置容易出现应力集中导致板材开裂，壁厚不均则会导致板片承压能力不一致，影响整台设备的使用寿命。同时角孔与波纹的衔接位置需要做平滑过渡处理，避免介质在进出流道的位置出现局部涡流，局部涡流不仅会增加流阻，还会对板片局部造成持续冲刷，长期运行容易导致板片穿孔泄漏。
