立式低压液氧蒸发换热装置结构设计

项目分类:换热器 发布时间:2025-02-17 ID:936738
  • 立式低压液氧蒸发换热装置结构设计
  • 立式低压液氧蒸发换热装置结构设计

  这套立式低压液氧蒸发装置,主要应用在中小规模工业用气现场、集中供气站的液态氧汽化环节,适配没有蒸汽热源、依赖自然空气对流换热的户外安装场景,相比带外热源的蒸发设备,它不需要额外配置供热管线与温控系统,日常运行无额外能耗,很适合用在厂区边缘的供气点、小型焊接集中作业区的气源配套,也能作为医用液氧储备站的后备汽化单元,在主蒸发设备检修时承担临时供气的汽化任务。

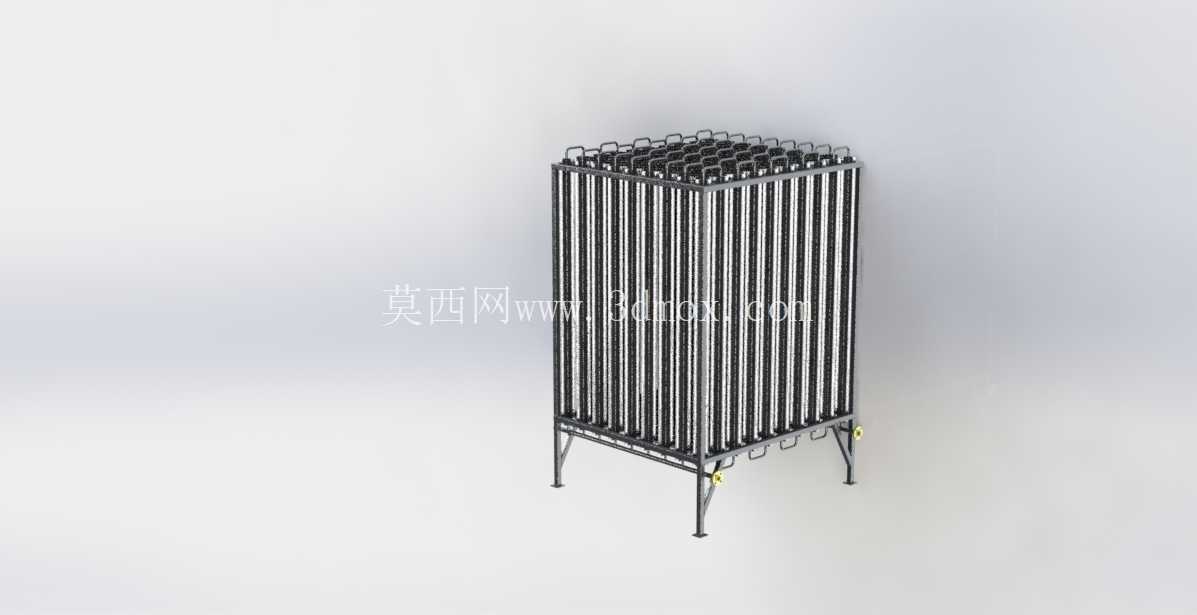

  从结构设计逻辑来看,整套装置采用立式管束排布,核心换热单元为多根平行竖直布置的铝合金换热翅片管,单根换热管长度根据汽化量匹配,整体管束外轮廓做矩形规整排布,底部采用四点支腿支撑结构,支腿底部预留地脚安装孔,安装时直接通过膨胀螺栓固定在硬化混凝土地面即可,不需要额外做混凝土浇筑的大型基础,安装边界要求低,只要设备周边预留不小于1.2米的通风检修空间,就能保证空气自然对流的换热效率,不会因为周边围挡导致气流不畅、汽化量不足。支腿高度设置为300毫米,一方面避免地面积水浸泡管束底部造成腐蚀,另一方面也能让底部进风更顺畅,减少地面杂物对进风通道的堵塞。

  设备的功能核心是让低温液态氧在换热管内部流动的过程中,通过管壁与翅片吸收外界空气中的热量,逐步汽化为气态氧,最终达到常温供气的压力与温度要求。设计时特意将管束的进出口集管设置在设备顶部,液态氧从顶部集管分配进入每根换热管,依靠重力向下流动的过程中逐步汽化,汽化后的气态氧从底部汇总输出,这种顺流换热的排布方式,能避免管内出现气液两相流的段塞问题,减少管路振动与换热不均的情况。每根换热管的翅片采用大间距平直翅片,不会因为空气中的浮尘堆积堵塞翅片间隙,日常维护只需要每季度用压缩空气吹扫翅片表面即可,不需要频繁拆解清理,适配户外多尘的安装环境。

  顶部的集管区域做了一体化的防护栏结构,既作为管束顶部的固定框架,把所有换热管的上端牢牢固定,避免大风天气下管束出现共振变形,同时也能作为检修时的临时踩踏防护,运维人员检查顶部阀门接口时,不需要额外搭设临时踏板。底部的管束固定框架上预留了排污与泄放接口,在设备长期停机时,可以排尽管内残留的液态氧与杂质,避免低温残留对管路造成冻损。

  在实际选型适配时,这套结构的汽化能力可以通过增减换热管的数量灵活调整,不需要改动整体支撑框架与外部安装尺寸,对于不同用气量的场景,只需要调整管束的管数,就能匹配从每小时几十立方到上百立方的汽化需求,框架的支腿间距、安装孔位都保持统一,能减少现场安装的适配工作量。设计时也考虑了低温工况的材料形变问题,换热管与框架的连接位置都预留了热胀冷缩的伸缩间隙,不会因为设备运行时管壁温度从常温降到零下一百多度,出现管路拉裂、框架变形的问题。整套设备没有运动部件,运行过程无振动无噪音,不会对周边作业区域造成噪声干扰,也不需要日常的润滑、易损件更换等维护工作,长期运行的可靠性远高于带动力部件的蒸发设备。

  在安装边界的考量上,设备整体重心沿竖直中心轴对称,四点支撑的受力均匀,即使在沿海有风的区域,只要按照要求固定地脚螺栓,就能抵抗12级以下的强风荷载,不需要额外加装拉索固定。设备的外表面没有突出的尖锐部件,所有框架连接位置都做了圆角打磨,避免运维人员巡检时被磕碰划伤。换热管束的排布间距经过流场仿真优化,相邻管束之间的空气流道不会出现气流短路,自然对流的空气能均匀冲刷每根换热管的翅片表面,避免局部换热效率不足导致出口气体温度过低,影响后续调压阀组的正常工作。
