九十吨级熔融钢液盛装钢包结构

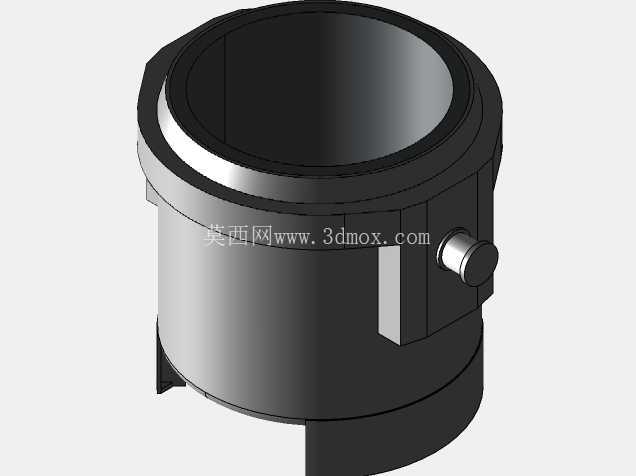

　　筒身上部设置的加厚法兰沿，是钢包加盖机构的配合面，法兰沿的外径尺寸与车间现有加盖装置的抱卡内径完全适配，不需要额外改造现有工位的配套设备就能直接投入使用，法兰沿上均匀分布的定位槽，能保证加盖时密封盖与包口的同轴度误差控制在3mm以内，减少钢液转运过程中的温降。筒身侧部伸出的耳轴结构，是天车吊运钢包的核心受力部件，耳轴的中心高度经过反复核算，保证满包状态下钢包的重心位于耳轴中心连线下方120mm处，吊运过程中不会出现倾翻风险，耳轴的轴径尺寸与车间现有天车的板钩钩口尺寸完全匹配，不需要更换吊具就能完成吊运作业。在转炉炼钢与连铸生产的衔接工位上，钢包作为承接高温熔融金属的核心载体，其结构设计的合理性直接决定了整条产线的作业安全与流转效率。这款九十吨级钢包的三维结构，完全围绕冶金现场的实际作业工况搭建，从整体布局到局部细节都贴合现场的安装与使用边界。先看整体外形，主体为立式圆筒形焊接结构，底部设置三个均匀分布的支脚，支脚的安装位置完全匹配车间内钢包回转台的工位卡槽尺寸，支脚底面的平面度公差控制在1.2mm以内，避免落座回转台时出现偏载倾斜的风险。

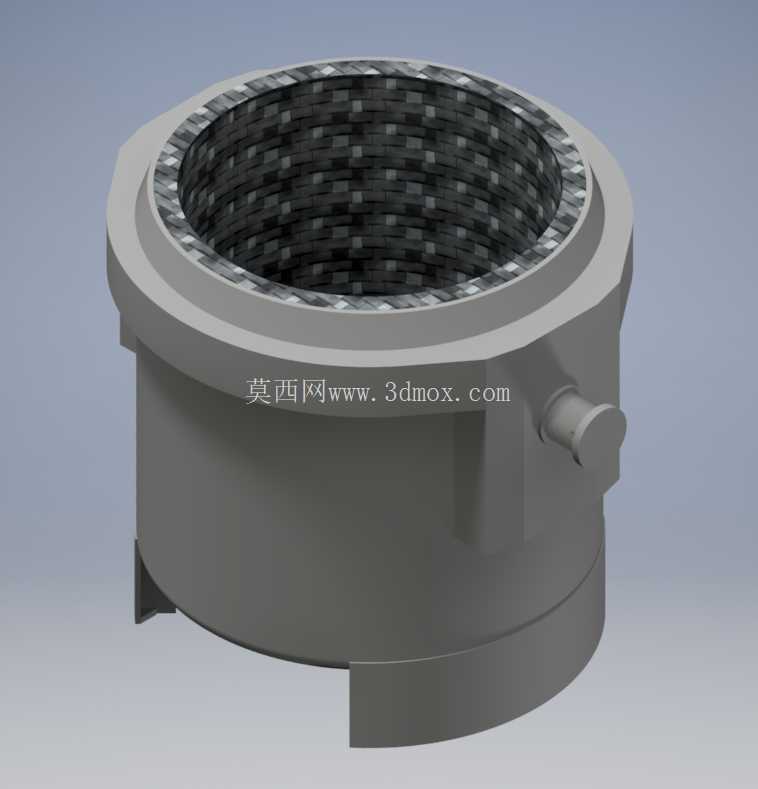

　　包体内部的耐火层砌筑结构在模型中做了分层呈现，紧贴钢壳的是永久层，采用高铝质耐火砖砌筑，厚度为120mm，直接接触钢液的工作层采用镁碳砖砌筑，厚度为180mm，两层之间预留20mm的膨胀间隙，避免耐火材料受热膨胀挤压钢壳造成结构变形。包底的砌筑结构做了加厚处理，最薄处的工作层厚度不小于250mm，因为包底长期承受钢液的静压力与冲刷，是整个钢包耐材损耗最快的部位，加厚设计能有效提升钢包的单次使用寿命。筒身下部设置的滑动水口安装座，其接口尺寸完全匹配行业通用的滑动水口机构，不需要额外加工适配板就能直接安装，水口的中心位置与连铸机中间包的受钢口中心对位精度经过校核，满包状态下钢液流出时的落点偏差不超过15mm，避免钢液飞溅造成安全隐患。

　　在结构设计过程中，钢壳的壁厚选择经过了强度校核，筒身主体采用25mm厚的锅炉钢板卷制焊接，包底采用30mm厚的钢板拼焊，所有焊缝都做了全焊透处理，并且在模型中预留了焊缝探伤的检测位置，方便生产制造过程中的质量管控。耳轴与筒身的连接部位采用了加厚的加强筋板，筋板的布置方向沿着吊运时的受力方向排布，能有效分散耳轴传递的集中载荷，避免长期使用后耳轴根部出现焊缝开裂的问题。支脚与包底的连接部位同样设置了放射状的加强筋，因为钢包落座时会产生一定的冲击载荷，加强筋能提升支脚的抗冲击性能，避免支脚变形导致钢包放置不稳。

　　从现场使用的角度看，这款钢包的整体高度控制在3800mm，包口内径为2600mm，这个尺寸既能保证九十吨钢液的盛装容积，又能适配车间内现有钢包烘烤器的高度尺寸，烘烤时火焰能均匀覆盖包内的耐火层，不会出现局部烘烤不到位导致耐材开裂的问题。筒身外壁预留的温度传感器安装孔，位置距离包底1200mm，正好对应钢液盛装时的中下部位置，能实时监测钢壳的温度变化，一旦耐材出现侵蚀过度导致钢壳温度超标，能及时发出预警避免漏钢事故。另外，包口法兰沿上设置的排渣口结构，位置正对转炉出钢时的渣流方向，方便转炉出钢过程中溢出的钢渣顺着排渣口流入渣罐，不会堆积在法兰沿上影响加盖机构的正常工作。整个钢包的结构没有多余的冗余设计，所有的尺寸与接口都围绕现有冶金车间的通用配套设备做了适配，不管是新厂配置还是老厂设备更新，都能直接对接现有工位的工装，不需要做大规模的配套改造。在三维建模过程中，所有的配合面都做了公差标注，焊接部位的坡口形式也在模型中做了明确呈现，生产制造时可以直接提取模型中的尺寸进行下料加工，减少了二维图纸转化过程中的误差。耐材砌筑的分层结构在模型中也做了清晰的区分，现场砌筑作业时可以直接参照模型中的分层厚度与排布方式进行施工，保证耐材砌筑的精度符合工艺要求。
