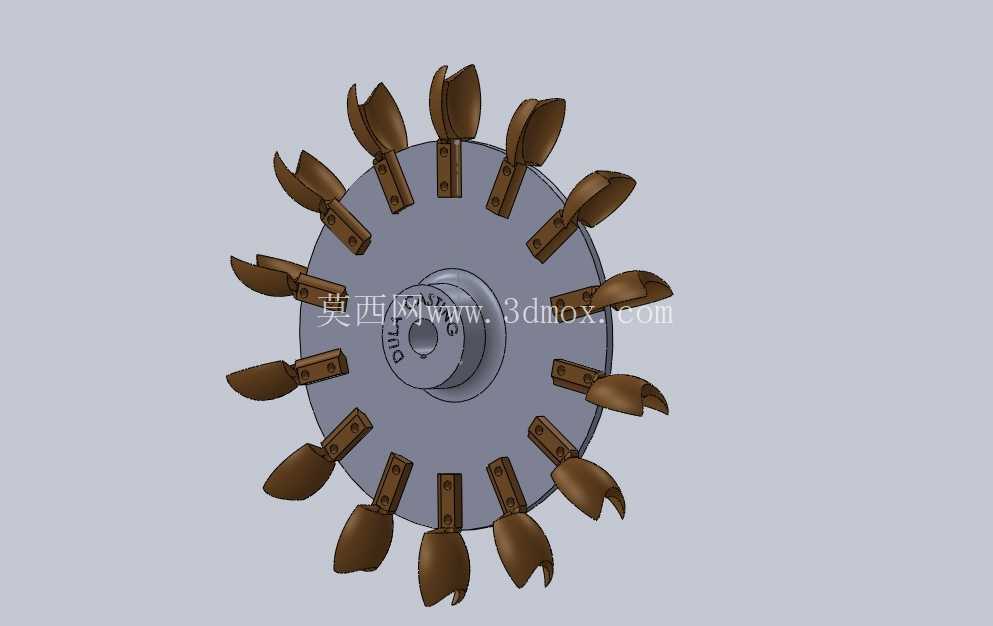

带安装螺栓的可铸造水斗轮结构设计

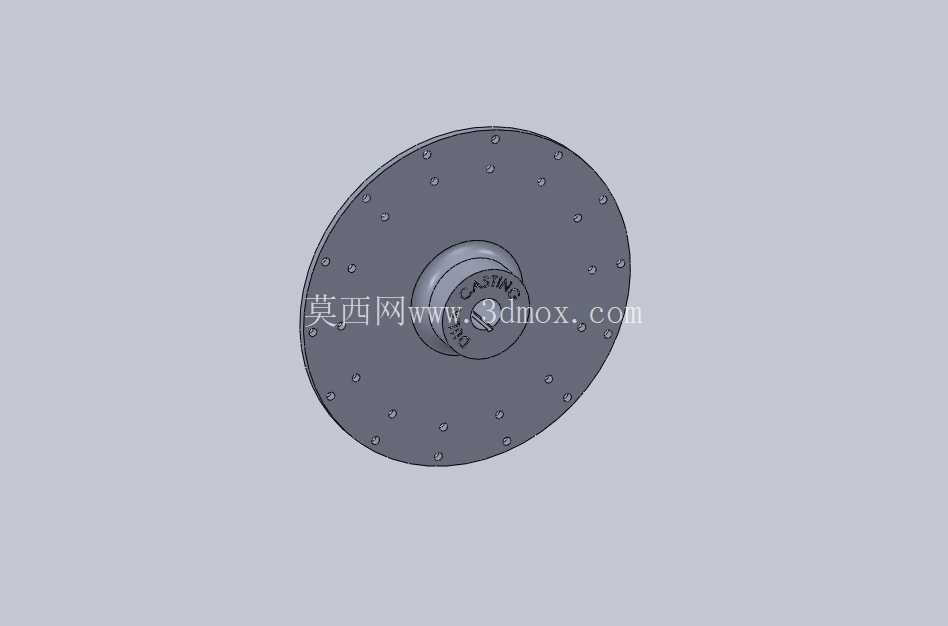

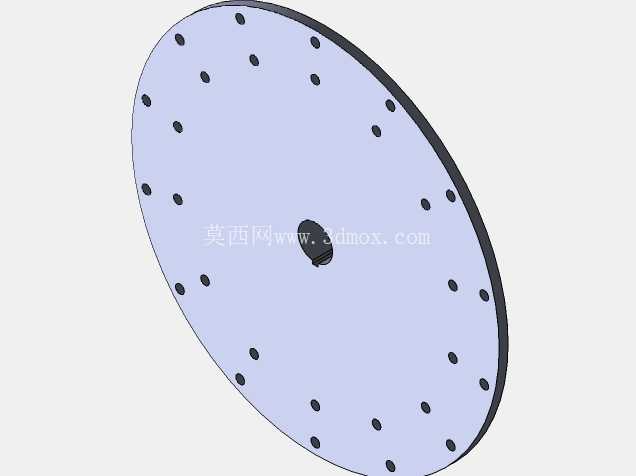

　　从结构细节来看，水斗轮的轮盘采用等厚圆盘基体设计，盘面沿圆周方向均匀排布多组螺栓安装通孔，孔位的节圆直径、孔间距公差均按照通用机械安装标准设定，可直接适配常规的法兰对接安装场景，安装时无需额外加工转接板，能直接通过螺栓将轮盘固定在动力输出轴的连接法兰上，螺栓孔的沉台结构做了去应力倒角处理，避免长期受交变载荷作用时孔边出现应力集中开裂的问题。轮盘中心的轮毂部位做了加厚凸台设计，凸台内孔可根据实际配套的轴径做适配性加工，轮毂与轮盘的衔接处采用大圆角过渡，消除直角结构带来的应力集中隐患，同时也能在铸造过程中减少铸件冷隔、缩孔的缺陷概率。在中小型水力能量转换、流体冲力传动以及特种流体输送场景中，水斗轮是直接承接流体动能完成能量转换或物料输送的核心接触部件，其结构合理性直接决定整套装置的能量转换效率与长期运行可靠性。这款带桶面安装螺栓的水斗轮结构，在设计阶段就同时兼顾了3D打印快速样件验证、砂型铸造翻模量产、有色金属重力铸造等多种加工工艺的适配性，无需额外修改结构即可适配不同加工路径的工艺要求。

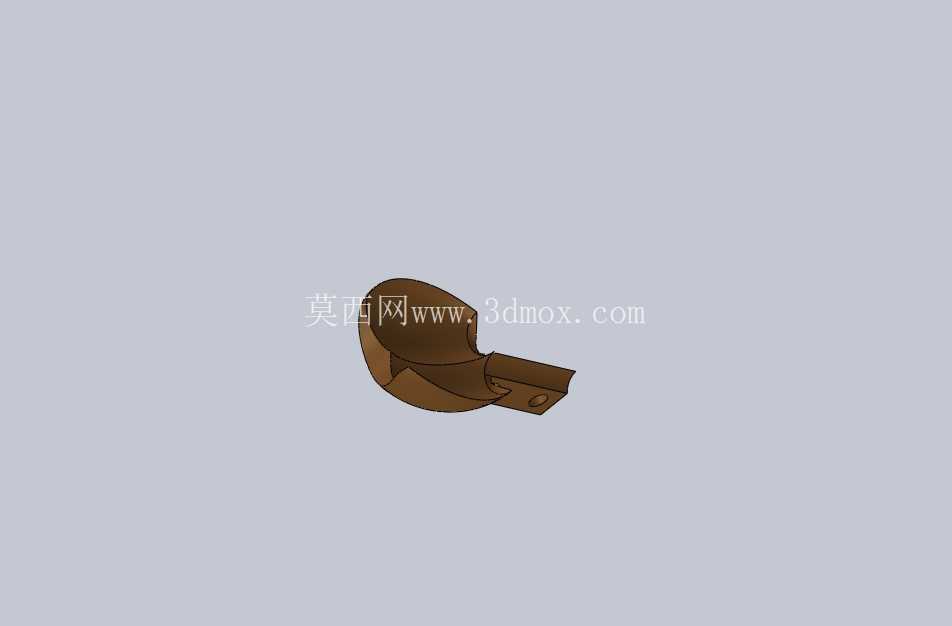

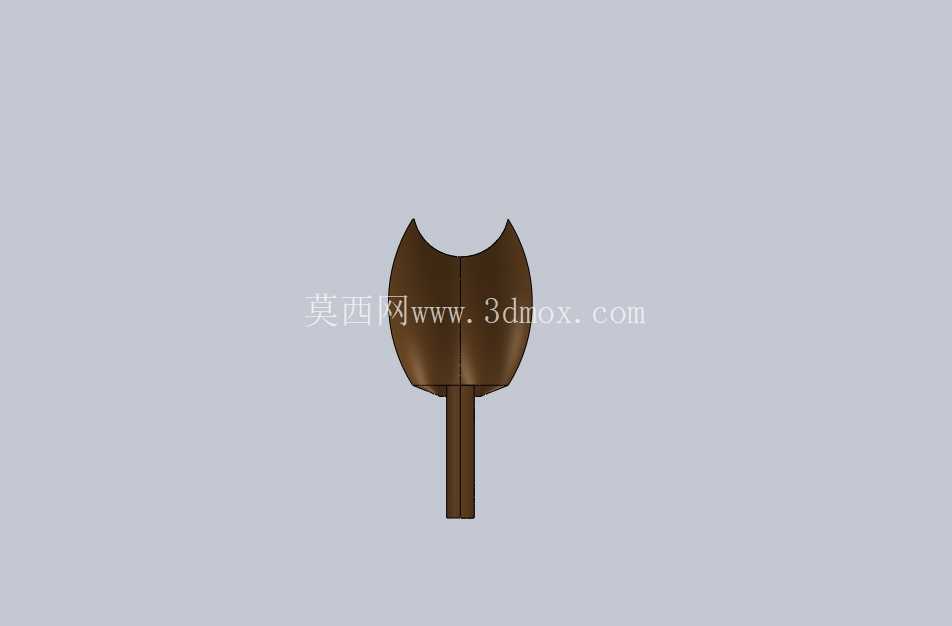

　　水斗的曲面造型经过流体受力优化，每个水斗的迎流面都做了等曲率顺滑处理，流体冲击到斗面时可以顺着曲面平滑导流，减少流体紊流带来的能量损耗，水斗与轮盘的连接根部做了加厚加强筋结构，承受流体持续冲击时不会出现根部断裂的问题。在设计建模过程中，所有的曲面都做了曲率连续检查，不存在碎面、尖角等不利于3D打印或铸造的结构，针对3D打印工艺，所有悬空面的倾斜角度都大于45度，打印时无需添加额外支撑即可完成成型，减少后期支撑去除的工作量；针对铝、青铜等有色金属铸造工艺，结构的壁厚保持均匀过渡，最薄壁厚不小于3毫米，最厚部位不超过12毫米，避免铸造时出现壁厚差过大导致的铸件变形、缩松问题，所有的转角位置都预留了铸造圆角，符合金属铸造的工艺规范。

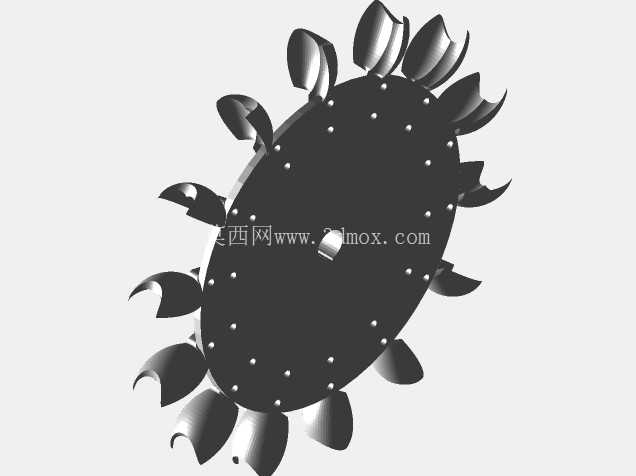

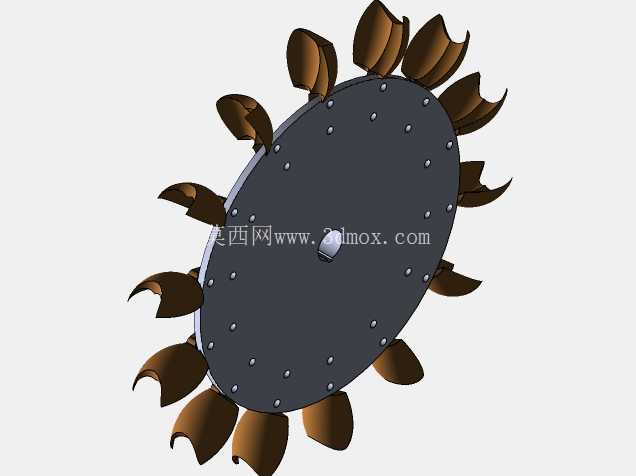

　　从安装边界来看，轮盘的最大外圆尺寸按照常规中小型水轮装置的安装空间设计，安装时的轴向总厚度控制在合理范围内，不会与周边的导流罩、机架结构产生运动干涉，螺栓孔的排布采用偶数等分布置，安装时可以对称拧紧螺栓，保证轮盘安装后的端面跳动量控制在机械传动要求的公差范围内，运行时不会出现偏摆振动的问题。在实际应用场景中，这款水斗轮既可以用于小型水力发电装置的动能转换部件，承接水流冲击带动转轴转动输出扭矩，也可以用于特种流体输送设备、冲力式传动装置中作为动力接收部件，甚至可以作为铸造教学的样件，用于展示带安装结构的回转类零件的铸造工艺设计要点。

　　建模过程中对所有配合面都做了公差预留，安装孔的孔径按照螺栓连接的间隙配合公差设定，实际装配时无需额外修配即可顺利完成螺栓穿装，轮毂内孔预留了加工余量，铸造或3D打印完成后可以根据实际配套的轴径进行精加工，保证与转轴的配合精度。轮盘背面的平面做了平整度优化，与法兰对接安装时可以实现面接触，不会出现局部间隙导致的连接松动问题，水斗的边缘做了小圆弧钝化处理，避免加工、安装过程中锐边划伤操作人员，同时也能减少流体长期冲刷导致的边缘气蚀磨损，延长零件的使用寿命。
