8英寸唯特利沟槽式管道卡箍接头结构

　　在民用给排水、消防喷淋、工业流体输送、矿山浆体输送等诸多管路布设场景中，管路的快速连接与密封可靠性一直是现场施工与后期运维的核心诉求，这款8英寸规格的唯特利沟槽式卡箍接头，正是针对中大口径金属管路的快速装拆需求开发的连接构件。不同于传统法兰连接需要在管端焊接法兰盘、现场对齐螺栓孔逐颗紧固的繁琐流程，这类卡箍接头依托管端预先滚压成型的标准沟槽，配合卡箍内部的环形密封胶圈，仅需锁紧两侧的螺栓副即可完成管路的对接，大幅压缩了现场安装的工时，也降低了对施工人员焊接、对齐操作的技能要求。

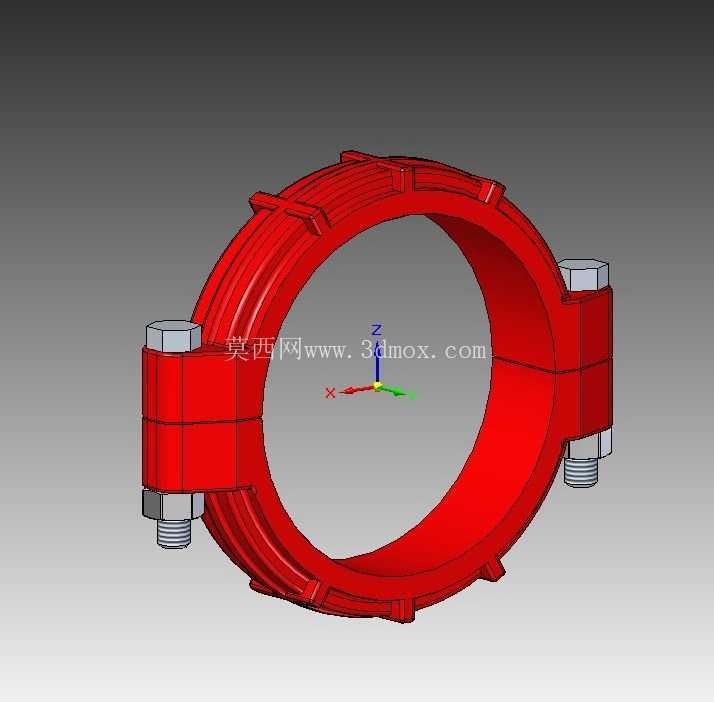

　　从结构设计逻辑来看，整个卡箍采用对开式半环结构，两个半环的内侧加工有与管端沟槽完全匹配的凸棱，安装状态下凸棱完全嵌入管端的沟槽内，既可以承担管路轴向的拉脱力，也能限制管路的径向错位。卡箍的两个对接端设置有带螺栓过孔的凸耳，凸耳与半环主体采用一体化铸造成型后做应力消除处理，避免长期受管路振动、内压冲击出现凸耳断裂的问题。两侧的紧固螺栓采用标准外六角螺栓配防松螺母，螺栓的长度经过精确核算，紧固到位后两个半环的对接面不会完全贴合，预留的间隙可以保证密封胶圈获得均匀的压缩量，避免过压导致胶圈早期老化失效，或是压力不足导致密封面渗漏。

　　密封结构是这类卡箍接头的核心设计点，卡箍内侧的胶圈采用C型截面设计，管路内压越高，胶圈与管壁、卡箍内壁的贴合越紧密，属于自紧式密封结构，相比平垫密封更适配压力存在波动的流体输送场景。胶圈的材质可以根据输送介质的属性更换，常规给排水场景采用丁腈橡胶即可，输送腐蚀性介质时可以更换为氟橡胶材质，低温场景则适配三元乙丙胶圈，不需要改动卡箍的金属主体结构，具备极强的场景适配性。

　　从安装边界来看，这款8英寸卡箍适配公称通径200mm的标准钢管，管端需要按照唯特利标准滚压出宽度、深度符合公差要求的沟槽，沟槽距离管端的尺寸偏差需要控制在±0.5mm以内，否则会出现凸棱卡接不到位、密封胶圈压缩量不均的问题。安装时不需要对管端做复杂的坡口处理，仅需要去除管端的毛刺、飞边，避免划伤密封胶圈即可，两个对接管路的同轴度偏差允许在一定范围内，相比法兰连接的对齐要求宽松很多，非常适合现场空间狭窄、管路存在一定安装偏差的改造场景。

　　在实际工况中，这类卡箍接头除了基础的连接密封功能外，还可以吸收管路的少量热胀冷缩位移，也能缓冲水泵、阀门启闭带来的管路振动，减少应力集中对管路焊缝、接口的破坏。相比焊接连接，卡箍接头不需要动火作业，在油气库、化工车间等禁火区域的管路改造、抢修作业中优势极为明显，不需要排空管路内的介质即可完成局部更换，大幅缩短故障停机的时间。

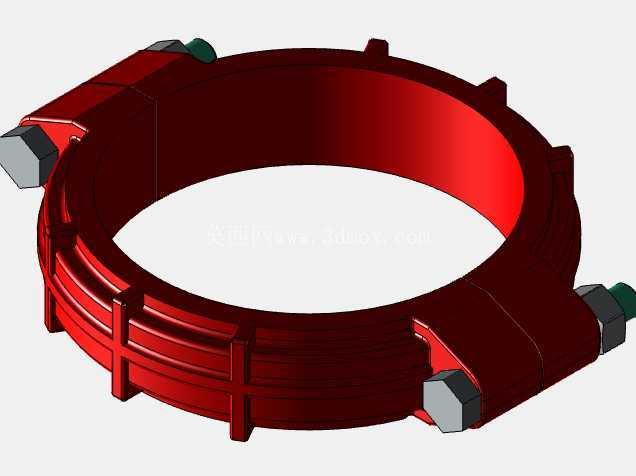

　　建模过程中需要重点关注几个配合公差：首先是半环内侧凸棱的尺寸公差，需要与标准沟槽尺寸做间隙配合，保证安装时可以顺利卡入沟槽，同时间隙不能过大，否则管路受内压冲击时会出现轴向窜动；其次是两侧凸耳的螺栓孔同轴度，偏差过大会导致螺栓安装困难，紧固时出现偏载，导致螺栓受力不均断裂；另外卡箍的内圆弧面需要与管体外径保持匹配，圆弧半径偏差过大会导致紧固后卡箍与管壁接触不均，局部应力过大出现卡箍变形。整个卡箍的外表面设置有均匀分布的加强筋，既可以提升卡箍的整体结构强度，减少紧固过程中的形变，也能在安装时作为防滑结构，方便施工人员对位调整。螺栓端部的外露长度也做了规范设计，紧固后螺纹外露2-3牙，既保证锁紧力足够，也避免螺纹过长占用额外安装空间，或是在后续运维中划伤操作人员。
