NKK M2018BB1W01拨动开关结构设计

　　这款拨动开关的三维结构设计，完全围绕工业控制场景下的手动通断操作需求展开，日常多被集成在小型电控箱面板、手持检测设备、仪器仪表操作区、小型机电设备的控制回路中，承担单路或双路电路的手动切换、通断控制功能，操作时通过扳动顶部的拨杆实现触点状态切换，相比轻触开关具备更明确的操作档位反馈，相比旋钮开关占用面板空间更小，适合面板布局紧凑、操作频次中等的电控场景。

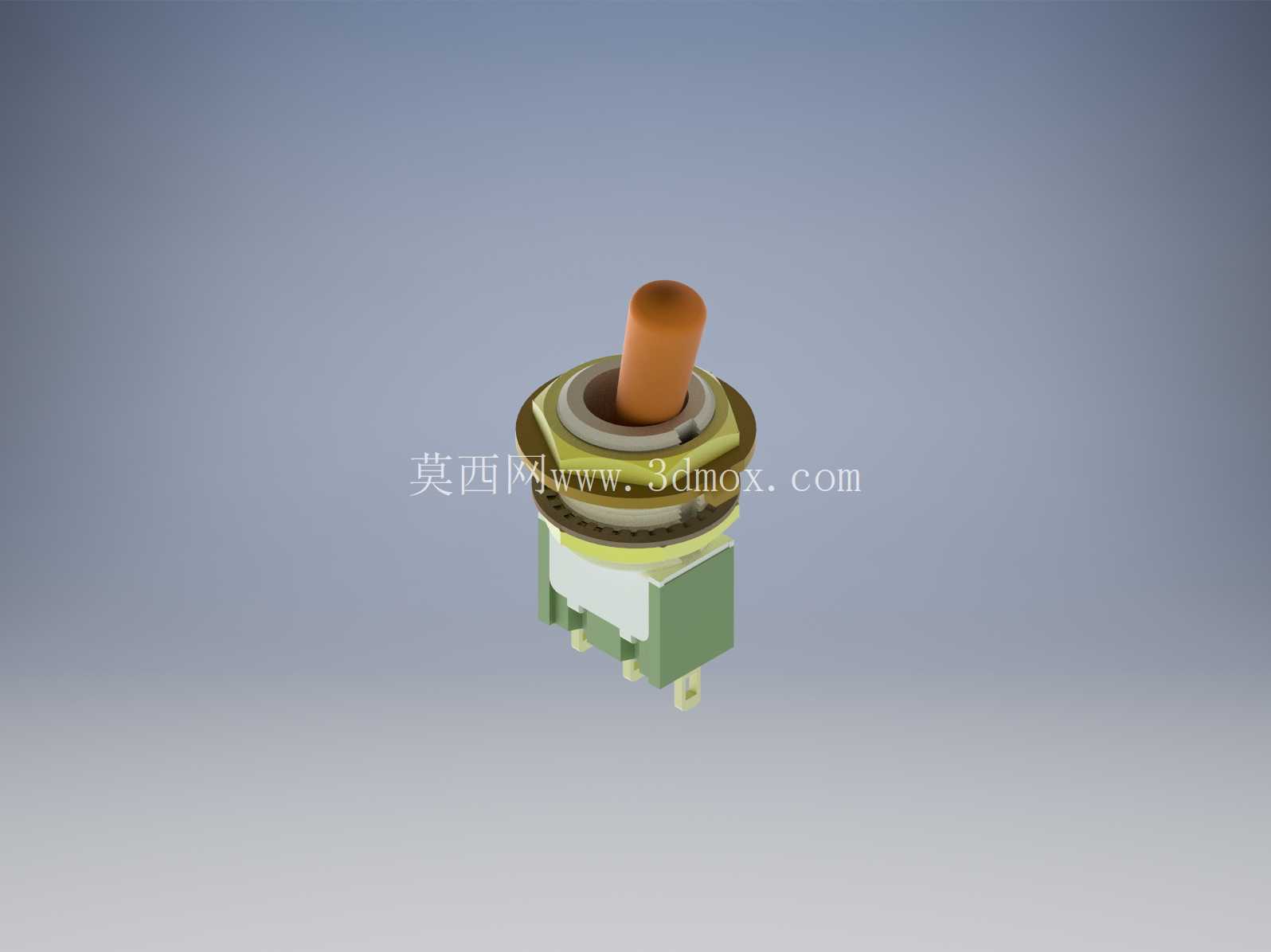

　　从结构设计逻辑来看，整体采用面板嵌入式安装的布局思路，顶部的圆柱形拨杆采用绝缘耐磨材质制作，拨杆伸出长度经过反复校核，既保证操作人员扳动时的施力空间足够，不会出现指尖打滑施力困难的问题，又不会因为伸出过长在设备搬运、日常操作中被意外磕碰触发误动作。拨杆根部的金属安装法兰带标准外螺纹结构，配套锁紧螺母可以实现不同厚度面板的夹紧固定，安装时仅需要在面板上开出对应直径的圆形安装孔，将开关本体从面板正面穿入后，从背面旋紧锁紧螺母即可完成固定，不需要额外设计安装支架，能大幅简化面板类结构的设计工作量，法兰与面板接触的位置预留了密封垫圈的安装槽位，可以根据使用场景选配密封垫圈，实现面板安装位置的防尘防泼溅，适配车间现场、户外便携设备等有一定防护要求的使用场景。

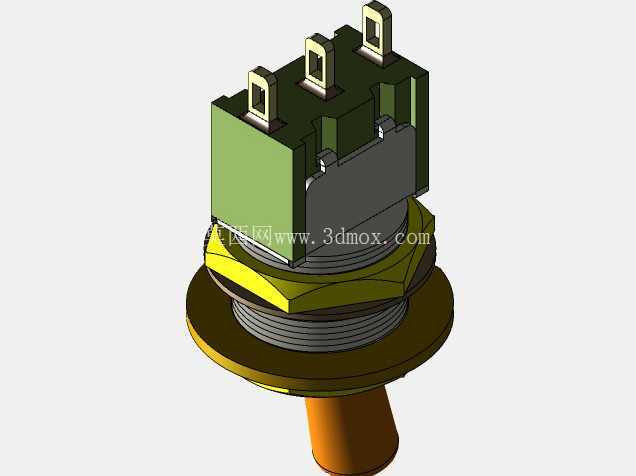

　　开关本体下部的基座采用耐高温绝缘工程塑料制作，内部嵌装导电触点组件与拨杆联动的传动结构，拨杆扳动到对应档位时，内部的滑动触点会快速切换与静触点的接触状态，结构设计上保证触点切换时的瞬动效果，避免触点缓慢贴合过程中产生的拉弧烧蚀问题，延长开关的电气使用寿命。基座下部伸出的插片式接线端子采用标准间距设计，端子的厚度与宽度符合通用接插件的适配要求，既可以直接焊接在PCB板上实现板载安装，也可以配套标准插拔式接线端子完成导线连接，不需要焊接作业，方便现场装配与后期维护更换。

　　从安装边界尺寸来看，这款开关的面板安装孔径为标准12mm规格，法兰外径略大于安装孔，保证安装时的定位限位，本体穿入面板后的后部长度控制在极小的尺寸范围内，不会占用面板后方过多的布线与元件安装空间，适合安装在内部空间紧凑的小型设备壳体上。拨杆的扳动角度设置在合理区间，单档位扳动行程不会过大，操作时手腕不需要大幅度转动，连续操作的疲劳度更低，同时每个档位都设置了清晰的定位卡点，扳动到位时会产生明确的触感反馈，操作人员不需要目视确认就能判断开关是否切换到位，适合视线需要同时关注设备运行状态的操作场景。

　　在结构细节处理上，拨杆与法兰之间的活动间隙做了公差优化，既保证拨杆扳动时无卡滞，又避免间隙过大进入灰尘、铁屑等杂物影响内部触点的可靠性，基座与金属法兰的连接位置采用卡扣加铆接的双重固定结构，长期扳动操作不会出现基座与法兰松脱的问题，接线端子与基座的嵌装位置做了防脱出结构设计，接线拉扯时不会出现端子松动移位的情况，能满足工业场景下的振动、拉扯等复杂使用工况要求。建模过程中对各个活动部件的运动间隙做了精准还原，拨杆的扳动行程、触点的接触位置、安装螺母的配合螺纹都完全按照实物尺寸还原，可以直接用于设备面板的装配干涉检查、操作布局模拟，也可以作为电控类教学演示的结构样例使用。
