日式木结构建筑用三路开关结构设计

　　做日式临时住房配电配套结构设计快八年，这类开关的建模细节其实藏着很多现场适配的考量，不是随便画个方壳就能交付。先从安装边界说，这类开关适配日本木结构住宅的明装布线场景，壳体背部预留的走线槽深度刚好卡进常规12mm厚的木质护墙板开槽，安装孔位间距严格对齐日式住宅通用的83mm标准底盒孔距，不用额外在木构件上重新打孔，避免破坏木结构的受力完整性——毕竟临时住房的木构件很多是周转复用的，乱打孔会直接缩短构件的复用寿命。

　　从功能特性来看，这款开关本体集成三路分断控制，对应日式小户型里玄关、起居区、厨卫的独立回路分控，拨杆的操作力矩做了特意调校，按下去的反馈阻尼控制在1.2N·m左右，既不会因为木结构轻微震动出现误触发，也不会因为操作力过大给老人小孩使用造成障碍。壳体正面的圆形标识位是预留的回路标签粘贴区，做了0.3mm的下沉设计，标签贴上去之后不会因为日常擦拭被刮掉，边缘做了R2的圆角过渡，避免日常磕碰划伤。

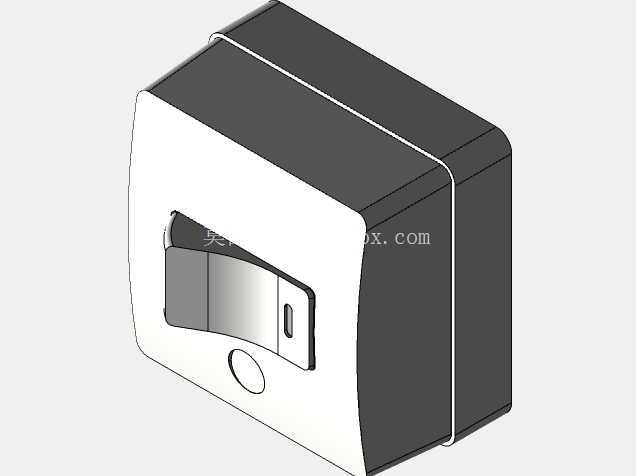

　　建模的时候特意把壳体的分模线做在了侧面靠后的位置，正面看不到合模缝，符合日式配电产品对外观整洁度的要求，壳体壁厚均匀控制在2.2mm，用ABS阻燃材料注塑的时候不会出现缩痕，前后壳的卡扣配合深度做了1.5mm，装配之后缝隙控制在0.1mm以内，能阻挡木结构建筑里常见的木屑、浮尘进入壳体内部，避免触点积灰造成接触不良。侧面的USB预留位（就是图里看到的长条形开槽）是后期拓展弱电供电模块的位置，建模的时候留足了模块安装的公差空间，不用重新开模就能拓展USB充电功能，适配临时住房里手机、小型家电的取电需求。

　　实际应用场景里，这类开关除了临时板房，也常用在日本的独栋木结构住宅改造项目里，明装的设计不用在墙面开深槽，对原有木构件的破坏极小，壳体的黑白配色也能适配日式建筑常见的原木、白墙装修风格，不会显得突兀。建模时特意核对了接线端子的安全距离，强电端子之间的爬电距离做到了6mm以上，符合日本电气设备的安全标准，接线腔的预留空间足够容纳3根2.5平方毫米的铜芯线弯折，现场接线的时候不用硬塞线，能减少接线端的应力集中，避免长期使用之后线芯脱落。

　　很多新手做这类开关建模的时候容易忽略拨杆和壳体的配合间隙，我特意把间隙控制在0.2mm，既保证拨杆活动顺畅，也不会让小虫子或者灰尘从缝隙钻进去，拨杆的弧度做了人体工学优化，手指按上去的接触面积刚好是指腹的大小，操作的时候不会打滑。底部的圆形按钮是试验复位键，做了和壳体表面齐平的设计，不会突出被误碰，按键的触发行程是1mm，按下去有清晰的段落反馈，现场测试的时候不用凑很近看就能确认是否触发。

　　从安装流程来说，这款开关的固定方式是先把底座用两颗自攻螺丝固定在底盒或者木墙板上，接好线之后把前壳对准卡扣按下去就行，不用额外拧前壳的固定螺丝，现场安装效率比传统螺丝固定的开关快至少三分之一，对于批量搭建的临时住房项目来说，能省不少人工成本。建模的时候也考虑了后期维护的便利性，前壳的拆卸缺口做在壳体底部，用平口螺丝刀轻轻一撬就能打开，不用撬坏壳体边缘，维护完扣回去就能恢复严丝合缝的状态。

　　另外，壳体的边角全部做了R3的圆角处理，一方面是注塑的时候能减少应力集中，避免壳体摔落的时候边角开裂，另一方面在木结构建筑里，人员走动的时候不小心碰到也不会被尖锐的边角划伤，毕竟临时住房的空间通常比较紧凑，这类细节设计直接关系到使用安全性。我在建模的时候还特意做了防呆设计，接线端子的火线、零线、地线接口做了不同的形状标识，现场接线的时候不会接错，哪怕是新手电工也能快速完成接线，减少接错线带来的安全隐患。
