日式工业配电盘双联美标插座结构设计

　　这款双联插座主要面向日本工业机械配套的配电盘内装场景，在各类生产线控制柜、设备内置配电单元中应用广泛，日常做设备端取电接口使用，给盘内附属检测仪器、临时调试工具、小型辅助用电装置提供市电接入端口。从实际使用反馈来看，它和同场景下常用的东芝DC1272E、明工社ME2746W功能完全匹配，仅安装尺寸与外形轮廓存在差异，做老旧设备备件替换时需要提前核对安装孔位与面板开孔尺寸，避免出现装配件干涉问题。

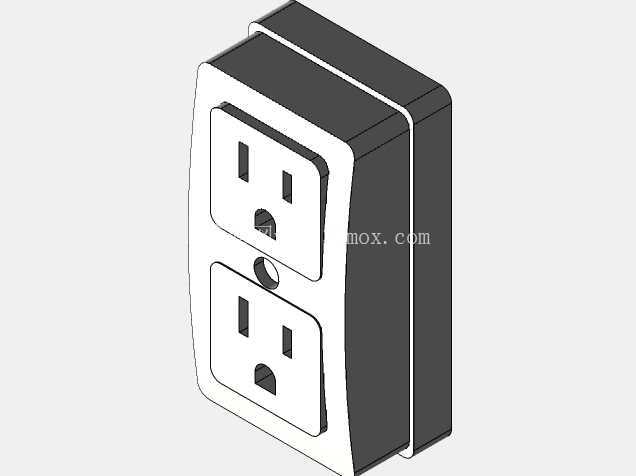

　　结构设计上采用上下双联的布局，单组插座兼容美标两扁一接地的插脚规格，每组插孔都做了独立的防护槽设计，插套周边的凸起挡边可以避免插头插入时出现偏斜，减少插片受力变形的概率。外壳采用前后扣合的装配结构，侧面没有外露的固定螺丝，既可以减少配电盘内积尘进入插座内部的缝隙，也能提升装配效率，生产线组装时不需要额外打螺丝固定前后壳，依靠卡扣结构就能实现壳体的紧密配合。壳体边缘做了小圆角过渡，没有尖锐的棱角，在配电盘内狭小空间布线时，不会刮伤线缆的绝缘层，避免布线过程中出现绝缘破损的隐患。

　　安装边界方面，这款插座属于嵌入式安装的类型，面板部分突出配电盘安装面的高度控制得比较低，不会占用盘内过多的前部空间，适合在内部布线密集、元器件排布紧凑的小型配电盘内使用。背部的接线端子采用螺丝压接的结构，适配常规的多股铜芯软线与单股硬线，压接时不需要额外做线鼻子处理，现场接线效率更高，端子之间的绝缘隔板高度足够，即使接线时线头留得稍长，也不会出现相邻端子短路的问题。

　　从建模细节来看，插座面板的插孔位置公差控制在0.1mm级别，和实际实物的插合手感匹配，插入插头时不会出现过松或者过紧的问题；接地极的插孔位置做了加深处理，保证接地插脚能够优先接触、最后断开，符合电气安全的设计要求。壳体的分模线位置设置在侧面的居中位置，建模时还原了实际注塑件的拔模斜度，侧面的脱模斜度控制在1.5度，符合常规注塑件的生产工艺要求，不会出现倒扣无法脱模的结构问题。

　　实际选型使用时，需要注意这款插座的额定参数匹配常规工业市电场景，不适合大电流负载的直接取电，一般作为辅助供电接口使用；安装时面板和配电盘门板之间可以加装配套的密封胶条，在多尘、有少量切削液飞溅的车间场景下，能够提升接口的防护能力，避免粉尘或者液体进入插座内部造成接触不良。和同类型其他品牌的同功能插座相比，这款的整体厚度更薄，背部的接线端子朝向正后方，不需要侧向预留接线空间，在深度尺寸有限的薄型配电盘内适配性更好，不会因为背部接线弯折半径不够导致线缆被壳体挤压。

　　建模过程中对插座的内部插套支撑结构也做了还原，面板内部的插套定位筋位置和实物一致，做结构验证时可以直接模拟插头插入的受力情况，检查面板的形变是否在允许范围内，不需要额外对内部结构做二次建模调整。外壳的材质选用常规的阻燃工程塑料，建模时的壁厚设置均匀，整体壁厚保持在2mm左右，没有出现壁厚突变的位置，符合注塑生产的工艺要求，不会出现注塑时缩痕、填充不满的问题。
