12V6W小尺寸太阳能电池板结构设计

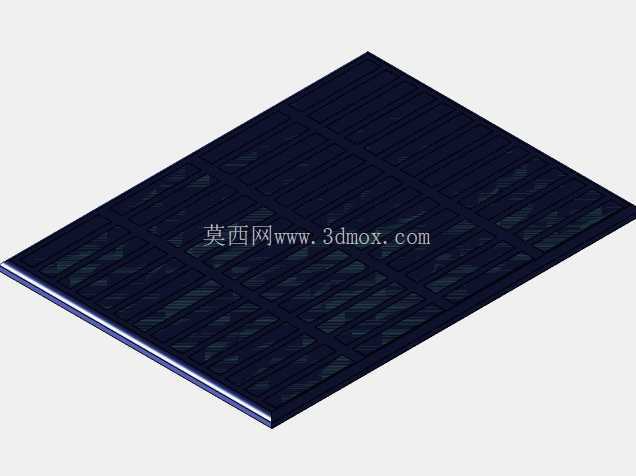

　　从设计思路上看，这个规格的电池板没有采用大尺寸光伏组件的厚重边框设计，边框厚度控制在较薄的区间，整体重量很轻，不管是粘贴安装还是螺丝固定都能适配，不需要额外做加强的支撑结构，很适合集成在小型设备的外壳表面，比如户外环境监测终端的顶部、太阳能庭院灯的灯板位置、便携式应急充电设备的受光面。实际使用中，这类小功率光伏板主要是搭配小容量铅酸电池或者三元锂电池做浮充供电，不需要复杂的追光结构，水平安装或者按照当地纬度倾斜固定都能获得不错的发电效果，因为本身功率不大，对安装角度的容错率比大功率并网组件高很多，哪怕安装角度有十度左右的偏差，对日均发电量的影响也在可接受范围内。在户外低功耗传感节点、小型离网照明、野外监测设备的供电方案选型里，这类小规格光伏板的应用占比一直不低，很多刚接触小型光伏供电的结构工程师容易忽略安装边界和实际工况的匹配，最后要么出现安装干涉，要么发电效率达不到设计预期。这款12V额定输出的小型太阳能电池板，外形尺寸控制在115mm×85mm，额定输出功率6W，整体采用层压封装结构，表层是高透光的钢化玻璃覆盖，边缘做了铝合金边框包边处理，背板采用耐候性TPT材料，能适应户外高低温交变、紫外线长期照射的使用环境，不会出现短时间内背板开裂、封装脱层的问题。

　　结构设计上，电池片采用整片串联的排布方式，没有做复杂的切片设计，降低了封装过程中的隐裂风险，内部的汇流条采用镀锡铜带，焊接位置做了绝缘处理，避免长期使用后出现电化学腐蚀导致的断路问题。安装边界方面，这款电池板的边框预留的安装孔位距离边缘有足够的安全距离，不会因为打孔位置太靠近边缘导致玻璃受力开裂，安装时如果采用螺丝固定，螺丝扭矩不能超过规定值，不然会导致边框变形挤压玻璃，造成玻璃碎裂；如果采用双面胶粘贴安装，要选择耐候性的泡棉双面胶，粘贴前需要清理安装面的油污和灰尘，保证粘接强度，避免户外长期风吹导致脱落。

　　在实际项目应用里，这类小尺寸光伏板经常被用在森林防火的小型监测节点、农业大棚的土壤湿度传感终端、景区的太阳能指示牌、户外车位的地锁供电这些场景，这些场景的共同特点是设备功耗低，取电不方便，拉市电的成本太高，用小功率光伏板搭配储能电池就能实现常年免维护供电，不需要频繁更换电池。设计这类光伏板的三维模型时，要重点注意层压结构的各层厚度匹配，表层玻璃、EVA胶膜、电池片、背板的厚度要按照实际封装参数设置，边框的倒角和安装孔位的位置要和实际量产的产品一致，不然做设备集成设计的时候会出现装配干涉，很多工程师在建模的时候容易忽略边框底部的密封胶条槽结构，这个结构是用来填充密封胶，防止雨水顺着边框和玻璃的缝隙渗入内部，造成电池片短路的关键结构，建模的时候不能省略。

　　另外，电池板的输出线一般从背板的接线盒位置引出，建模的时候要预留接线盒的凸起空间，不然安装的时候接线盒会和安装面顶住，导致电池板无法贴平安装面，长期受力会造成接线盒脱落或者背板磨损。这款电池板的受光面做了减反射处理，表层玻璃的透光率能达到90%以上，在弱光环境下也能有一定的发电输出，哪怕是阴天也能产生涓流电流给电池补电，不会出现连续阴雨天就完全无法供电的情况，很适合对供电连续性要求不是特别高，但需要长期无人值守的低功耗设备。在做设备集成的结构设计时，要注意电池板的安装位置不能有遮挡，哪怕是很小的一个阴影遮挡在电池片上，都会对整个板的输出功率造成很大影响，也就是常说的热斑效应，所以设计安装位的时候要避开设备外壳的凸起结构、天线、固定螺丝这些可能在受光面形成阴影的部件，尽量让整个受光面在白天都能接收到直射阳光。
