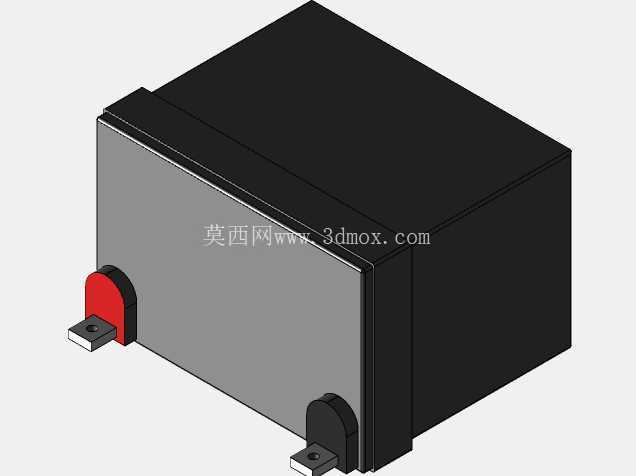

12伏35AH铅酸储能蓄电池结构设计

　　在低压直流供电系统的设计选型环节，这类12V35AH规格的铅酸蓄电池是应用覆盖范围极广的储能部件，不管是户外小型光伏离网站点的储能单元、工业控制机柜的后备供电模块，还是小型电动代步设备的动力源、应急照明系统的备用电源，都能见到同结构产品的身影。不同于大容量工业储能电池组的模块化拼装设计，这个规格的单体电池采用一体化硬质外壳封装，整体为规整的长方体构型，外壳主体选用耐冲击的ABS工程塑料注塑成型，表面做哑光磨砂处理，既可以抵御日常搬运、安装过程中的磕碰剐蹭，也能耐受常见工业环境下的弱酸弱碱腐蚀，避免外壳破损导致内部电解液渗漏。从结构细节来看，电池顶部为全密封式上盖，和壳体之间采用热熔胶密封工艺，杜绝使用过程中电解液挥发、漏液的风险，上盖预留的两个接线端子区域做了局部凸起的防护结构，其中正极位置搭配红色绝缘防护套，负极对应黑色标识，既可以避免安装时正负极接反的操作失误，也能防止金属异物搭接端子造成的短路风险。端子采用内嵌式铜质嵌件设计，接线片为带安装孔的平板结构，适配M6规格的紧固螺栓，安装时可以根据接线方向调整接线片的朝向，不管是正面走线还是侧面走线都能适配，不会出现线缆弯折半径不足导致的端子受力松动问题。

　　电池底部设计有两个对称的支撑固定脚，固定脚带有和安装支架匹配的定位卡槽，安装时可以直接卡入标准电池架的限位槽内，不需要额外打孔固定就能限制电池的水平位移，针对需要抗震的车载、移动设备使用场景，固定脚预留的通孔可以搭配螺栓做刚性固定，满足颠簸工况下的安装可靠性要求。在三维建模的结构处理上，外壳的壁厚做了均匀化设计，整体壁厚控制在3mm左右，既保证了壳体的结构强度，也避免了壁厚不均导致的注塑成型缩痕问题，壳体内部的极群容纳腔做了等距的加强筋设计，加强筋高度1.5mm，既可以对内部的铅极板组起到限位作用，避免车辆行驶、设备移动时极板在壳体内晃动造成的活性物质脱落，也能提升壳体侧面的抗挤压能力，避免堆叠存放时外壳变形。

　　端子部分的铜嵌件和塑料外壳的结合面做了滚花防滑处理，建模时特意还原了嵌件周边的密封胶槽结构，保证嵌件和塑料结合位置的密封性能，不会出现端子位置渗液的问题。从安装边界尺寸来看，该电池的整体长宽高尺寸适配市面上主流的12V35AH电池安装仓，长度方向预留了接线端子的操作空间，安装时不需要额外扩仓就能直接替换同规格的旧电池，宽度方向的尺寸和标准电池架的卡槽宽度完全匹配，高度方向和上盖的凸起端子做了累计尺寸核算，保证安装后电池顶部和设备仓盖之间留有10mm以上的安全间隙，避免仓盖挤压端子造成绝缘破损。

　　在实际工程应用中，这类电池的选型需要重点关注安装固定方式和接线方向，比如在UPS不间断电源柜内使用时，通常采用多层电池架堆叠安装，这时候底部的固定脚卡槽可以直接卡在层架的限位凸台上，不需要额外固定就能保证堆叠稳定性，接线时端子的防护套可以有效避免相邻电池之间的端子短路；在小型电动观光车上使用时，电池仓通常为下沉式设计，底部的固定脚可以通过螺栓和车架固定，应对行驶过程中的持续振动，端子位置的接线片可以朝向车辆前进方向，顺着车身线束方向走线，减少线缆的弯折。建模过程中对外壳的分型面位置做了还原，分型面设置在壳体和上盖的结合位置，没有多余的倒扣结构，符合注塑模具的开模要求，壳体侧面的脱模斜度控制在1.5度，既保证注塑成型时的顺利脱模，也不会因为斜度过大导致内部腔体容积不足，影响电池的额定容量。另外，电池外壳的边角位置都做了R3的圆角过渡，避免尖锐边角在安装搬运时划伤操作人员，也能减少应力集中，提升外壳的抗冲击性能，在跌落测试场景下，圆角位置可以分散冲击力，降低外壳开裂的概率。
