小型水下卧式水力交流发电装置结构设计

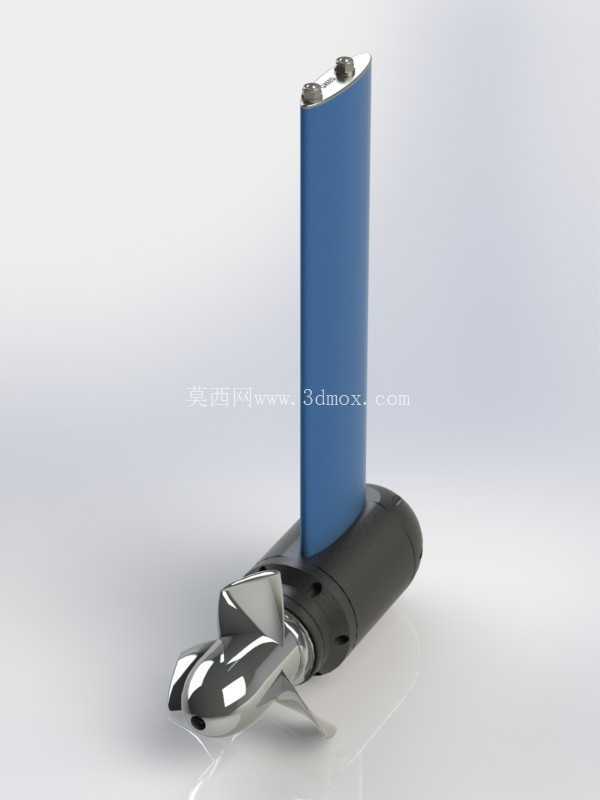

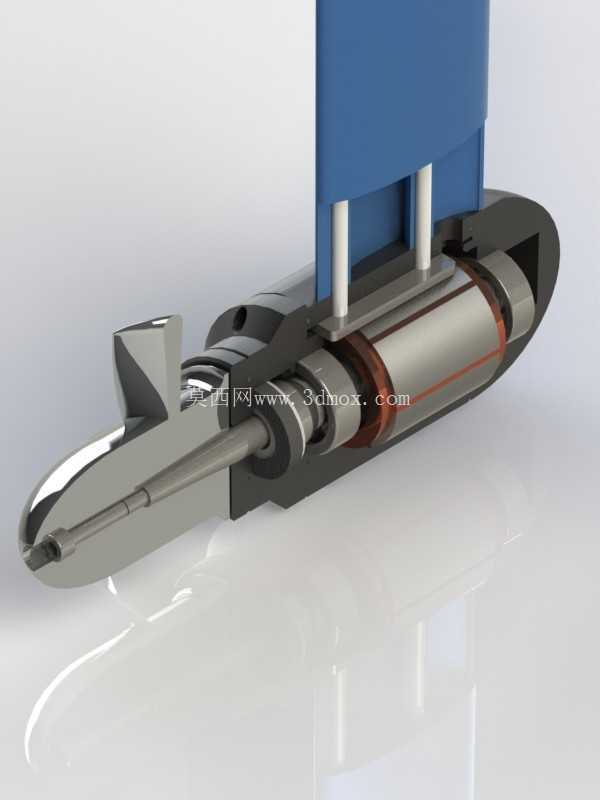

　　这款卧式布置的水下发电装置，核心面向低流速自然水域的分布式供电场景设计，常见于山区溪流、近岸浅海潮流带、偏远区域输水明渠这类无外接电网覆盖的区域，可直接为水文监测传感器、小型航标灯、水下观测节点这类低功耗户外设备提供持续电力供给，无需额外架设长距离供电线缆，也规避了化学电池定期更换带来的运维成本与水下作业风险。从结构布局来看，整机采用流线型卧式主体搭配垂直浮筒的组合构型，前端的螺旋桨式水轮直接暴露在来流方向，水流冲击桨叶产生的扭矩直接传递至后端密封舱内的发电转子，省去了传统发电机组的齿轮变速结构，既减少了水下传动环节的密封失效风险，也降低了转动部件的机械损耗，适配低流速水域的扭矩输出特性。

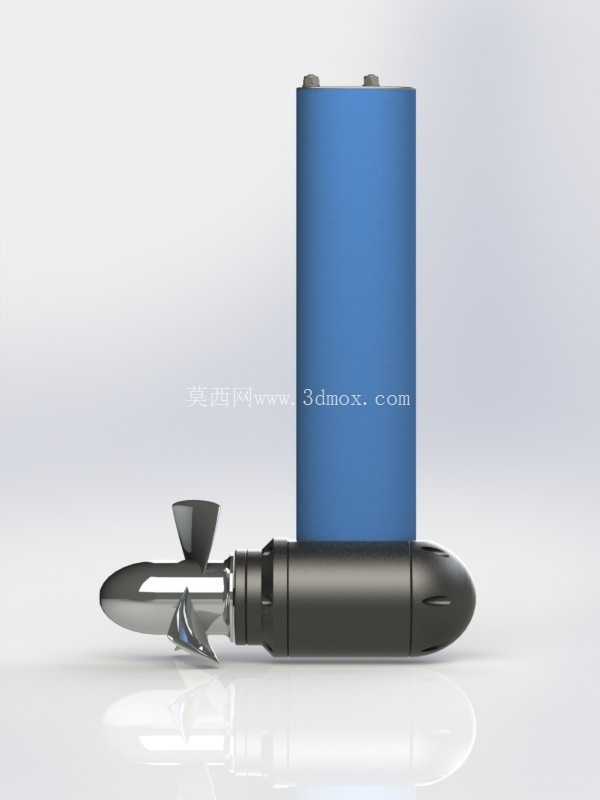

　　垂直布置的蓝色浮筒结构并非单纯的浮力部件，其内部预留了密封电气舱空间，可放置整流稳压模块、储能电容组这类电气元件，浮筒的浮力参数经过匹配计算，可让整机在水中保持水平悬浮姿态，前端水轮轴线与水流方向平行，无需额外搭建固定安装支架，仅通过锚链连接水底固定桩即可完成部署，安装边界不受水底地形起伏限制，在水深0.8米到3米的水域均可正常工作，浮筒顶部的两个接线端为防水密封航插，可直接外接输出线缆，将整流后的直流电输送至用电设备。

　　设计阶段优先考虑了水下工况的密封可靠性，主体卧式舱段采用分段式法兰连接结构，连接面设置双层O型密封圈，转动轴位置采用机械密封加填料密封的组合形式，可承受10米水深的静压力不发生渗漏，外壳材质选用耐腐蚀的工程塑料搭配316不锈钢紧固件，可长期在淡水或轻度盐度的海水中工作，避免常规金属材质长期浸泡出现的锈蚀问题。水轮桨叶采用翼型截面设计，在流速0.5m/s的低流速条件下即可启动转动，额定流速2m/s时可达到额定输出功率，桨叶边缘做了圆滑过渡处理，可减少水流冲击产生的空蚀现象，延长桨叶的使用寿命，同时降低水下转动时的水流噪声，避免对水域生态造成过多干扰。

　　整机的外形尺寸经过紧凑化设计，卧式主体段长度控制在400mm以内，浮筒高度为280mm，最大外径不超过120mm，整体重量控制在8kg以内，单人即可完成搬运与部署作业，无需借助大型吊装设备。结构设计上预留了多处优化迭代空间，比如桨叶的角度可根据实际部署区域的常年流速范围做针对性调整，浮筒内部的电气舱可根据用电需求扩容增加储能模块，卧式舱段的尾部可扩展加装导流罩，进一步提升水流对桨叶的冲击效率，当前版本的结构仅完成了核心发电功能的原理验证，各连接部件的强度冗余、密封结构的长期可靠性、不同流速下的功率输出曲线都可通过后续仿真与实测试验进一步优化，比如可在水轮前端加装防护格栅，避免水中的漂浮杂物缠绕桨叶导致卡滞，也可在浮筒顶部加装警示标识，避免水面过往船只或漂浮物碰撞损坏设备。从实际应用的适配性来看，这款装置的结构构型避开了传统轴流式水轮发电机需要固定坝体、引水管道的安装限制，属于可快速部署的便携式水下发电单元，既可以单台独立使用为小型设备供电，也可以多台阵列式布置在流速稳定的水域，组成小型分布式发电站为离网型小型用电集群供电，结构上没有复杂的精密传动部件，后期维护仅需定期清理桨叶缠绕的杂物、检查密封件的老化情况即可，运维门槛极低，适合在基础设施不完善的偏远水域场景推广使用。
