FPV影视级穿越机专用无刷动力电机

　　在FPV Cinelifter影视级穿越机的动力系统选型中，无刷电机的结构合理性直接决定了大负载挂载下的飞行稳定性与画面拍摄流畅度，这款适配XING2 3110规格的外转子无刷电机，正是针对大尺寸影视穿越机的重载飞行需求完成的结构建模还原。从实际应用场景来看，这类电机主要服务于挂载全画幅运动相机、专业微单设备的影视拍摄穿越机，需要在高速机动、悬停运镜、大角度爬升等工况下持续输出稳定扭矩，同时还要兼顾整机重量控制与动平衡表现，避免高频振动传导至云台导致画面出现果冻效应。

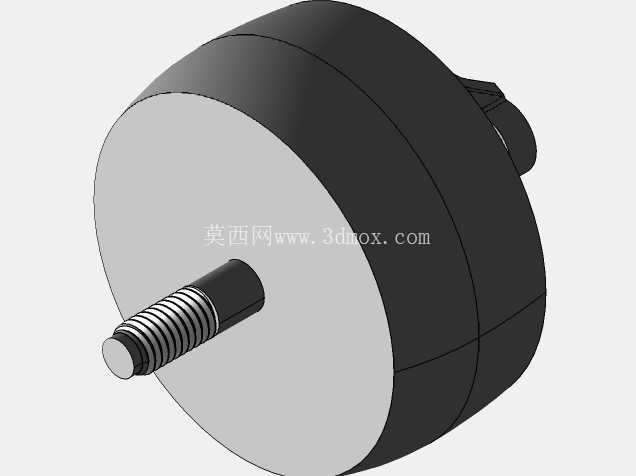

　　从结构设计思路来看，建模过程完全参照实物的装配逻辑拆分部件：外转子壳体采用薄壁圆筒式结构，外壁做了轻量化的等厚设计，既保证转子磁钢安装的同轴度要求，又尽可能降低旋转部件的转动惯量，提升电机的动态响应速度；前端输出轴采用带标准螺纹的台阶轴设计，螺纹段用于直接旋接螺旋桨，轴肩位置做了定位平面，配合桨叶的安装孔位可以实现周向防转，避免大扭矩输出下桨叶跟转打滑，输出轴的伸出长度严格匹配常用的5-6寸影视级穿越机桨叶的安装厚度，预留了桨垫与锁紧螺母的装配空间，不会出现轴长不足导致的锁止失效问题。定子部分的绕组腔体与转子壳体的配合间隙控制在合理范围，既避免运转过程中定转子出现扫膛摩擦，又能保证磁隙的均匀性，降低扭矩波动。尾部的出线座做了一体化的凸台结构，用于固定三相动力线的出线位置，避免飞行过程中线材被旋转的转子剐蹭，同时凸台的安装孔位完全匹配行业通用的19*19mm电机安装孔距，能够直接适配市面上绝大多数影视穿越机的机臂安装座，不需要额外做转接结构。

　　从安装边界与尺寸适配角度来看，电机的定子外径对应31mm规格，机身总高度控制在10mm级别的区间，安装时只需要在机臂的碳板上预留对应孔位的过孔，使用M3规格的内六角螺丝从机臂下方锁紧即可，电机底部与机臂接触面做了平整处理，不需要额外加装减震垫就能保证安装面的贴合度，当然如果有更高的减震需求，也可以在接触面加装0.5-1mm厚度的硅胶减震垫，不会影响安装孔位的同轴度。转子外壳的外径尺寸经过核算，在搭配对应规格螺旋桨时，桨根位置与转子外壳之间留有足够的安全间隙，全油门运转时不会出现桨根碰壳的问题。出线方向可以根据机臂的走线槽位置做小幅调整，尾部的凸台结构不会干涉线材的弯折走向，方便整机布线时整理线材走向，减少风阻。

　　从功能特性的还原来看，建模过程中充分考虑了这类电机的实际使用需求：外转子的转动部件做了等重对称设计，从三维结构上就保证了初始的动平衡基础，实际生产中只需要做微量的动平衡校准就能达到飞行要求；输出轴的螺纹规格采用航模领域通用的M5标准螺纹，市面上的绝大多数穿越机桨叶都能直接适配，不需要单独定制锁紧配件；电机的三相出线长度预留了足够的冗余，能够适配不同宽度的机臂走线需求，不需要额外延长线材就能连接到机臂末端的电调位置。在结构细节上，转子外壳的接缝位置做了错位止口设计，既能够提升壳体的连接强度，又能避免飞行过程中灰尘、水汽进入定子腔体，降低绕组受潮进灰的概率，提升复杂户外拍摄场景下的运行可靠性。

　　对于结构设计从业者来说，这个模型可以直接用于影视穿越机的整机动力布局匹配，在整机装配验证阶段，可以直接将电机模型导入装配体，核对电机与机臂、电调、桨叶之间的装配间隙，检查走线空间是否充足，避免实际加工组装时出现干涉问题；对于航模设备选型的从业者来说，这个等比例还原的模型可以直观呈现电机的安装尺寸与外形轮廓，不需要拿到实物就能完成前期的整机布局设计，大幅缩短原型机的开发周期。建模过程中所有的配合尺寸都按照实际装配公差做了预留，比如安装孔的孔径略大于M3螺丝的公称直径，方便安装时做小幅的位置调整，输出轴与桨叶的配合段尺寸按照间隙配合做了公差处理，保证桨叶能够顺利装入同时不会出现过大的旷量。
