TO-247-4弯引脚功率半导体封装结构

　　在工业电源、变频驱动、新能源功率变换这类需要大电流通断、高耐压隔离的电路场景里，功率器件的封装选型直接决定了整板的可靠性、散热效率与生产装配良率，TO-247-4弯引脚封装就是针对直插装配场景做了引脚形态优化的典型封装结构。不同于常规直插TO封装的垂直直引脚设计，这款封装的引脚在靠近塑封本体的位置做了精准的90度弯折处理，弯折段的长度、弧度都经过严格的尺寸校核，刚好适配板厚1.6mm到2.5mm的常规FR-4 PCB板的插装焊接需求，引脚伸出PCB背面的长度控制在1.2mm到1.8mm区间，既满足波峰焊的吃锡深度要求，又不会因为引脚过长导致焊盘之间爬电距离不足，也避免了剪脚工序额外带来的应力损伤风险。

　　从实际设备应用的角度看，这类弯引脚封装的功率器件大多用在板内空间紧凑、功率器件需要贴装在散热器侧面的布局场景里——比如车载充电机的PFC升压开关管、工业变频器的逆变桥臂器件、通信电源的整流模块功率管，这类场景里如果用直引脚TO-247器件，器件本体与PCB板面垂直，会占用大量的板上垂直空间，且散热器的安装需要额外做转接支架，而弯引脚结构可以让器件塑封本体平行于PCB板面布置，引脚弯折后直接插入对应焊盘，器件背面的散热面可以直接贴合固定在机箱侧壁的一体化散热器上，省去了绝缘转接片的额外厚度，热阻比直插安装方式降低15%左右，同时整板的垂直装配高度可以压缩60%以上，非常适合薄型化电源模块、紧凑型驱动控制器的布局需求。

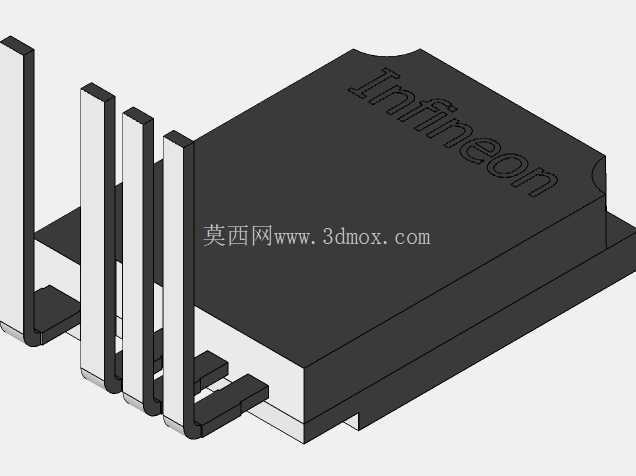

　　在设计这款封装的三维结构时，首先要明确几个核心的安装边界尺寸：首先是塑封本体的外形轮廓，本体长度、宽度、厚度的公差控制在±0.2mm以内，本体表面的品牌标识区域做了微凹的刻字槽，不会因为散热片的贴合压力导致标识磨损；其次是引脚的参数，四个引脚的中心间距严格遵循TO-247封装的国际标准脚距，每个引脚的截面尺寸、镀层厚度都匹配常规插装工艺的要求，弯折处的内圆角半径控制在0.3mm，既避免弯折时引脚铜基材出现微裂纹，又不会因为圆角过大导致引脚插装时与焊盘孔对位偏差；引脚的弯折位置距离塑封本体根部的距离经过反复校核，保证器件贴装到散热器后，引脚刚好对准PCB上的焊盘孔，不会出现引脚拉扯塑封本体、导致器件与散热面之间出现间隙的问题。

　　另外要考虑的是生产装配过程中的应力耐受问题，弯引脚结构在插装时，引脚会承受一定的轴向推力，所以在塑封本体内部，引脚与芯片键合的位置做了加宽的应力释放结构，不会因为插装时的外力导致键合点脱落；四个引脚的功能排布也符合常规四引脚TO封装的定义，其中一个引脚为独立的驱动源极连接端，相比三引脚TO-247封装可以大幅降低开关过程中的源极寄生电感，提升器件的高频开关性能，适配更高开关频率的功率拓扑，减少周边无源器件的体积占用。在散热面的设计上，器件背面的金属散热基板与塑封本体的共面度控制在0.05mm以内，保证涂覆导热硅脂后，散热面与散热器的接触面积可以达到95%以上，避免局部热阻过高导致器件结温超标。

　　从结构建模的细节来看，建模时需要还原引脚弯折处的微小拔模斜度，因为实际冲压生产的引脚在弯折段会有轻微的工艺斜度，这部分细节如果忽略，在做PCB装配干涉检查时，会出现虚拟装配无干涉、实际生产时引脚与焊盘孔卡滞的问题；同时塑封本体边缘的脱模斜度、散热基板与塑封本体结合处的溢胶台阶都要做写实还原，这些细节虽然不影响核心功能，但在做整板的虚拟装配验证、生产工装设计时，会直接影响仿真结果的准确性。比如在设计波峰焊治具时，需要依托准确的封装外形做承托定位，如果模型忽略了塑封本体边缘的溢胶台阶，治具的定位槽尺寸就会出现偏差，过波峰焊时器件会出现浮高、偏移的问题，导致焊接不良。

　　这类弯引脚封装的器件在实际选型时，还要注意引脚弯折方向的一致性，不同厂商的弯引脚TO-247-4封装可能存在弯折方向的差异，建模时明确引脚的弯折朝向、弯折段的长度，可以帮助硬件工程师在PCB布局阶段就提前确认器件的安装方向，避免出现散热器与周边电容、电阻元件干涉的问题；同时在做整机的安规距离校核时，准确的三维模型可以直接测量引脚之间、引脚与散热基板之间、引脚与周边接地结构之间的爬电距离与电气间隙，保证产品满足对应的安规标准要求，不用等到样机打样阶段才发现绝缘距离不足的问题，大幅缩短产品的开发迭代周期。
