ABB导轨式单相电能计量装置结构模型

　　做低压配电盘三维布局的时候，经常会碰到计量回路元件占位不准的问题，尤其是导轨式安装的单相电表，很多通用模型要么卡扣结构做的不对，要么进出线端子的位置和实际产品偏差大，等到盘柜布线的时候才发现端子和线槽干涉，或者相邻断路器的操作手柄被表计突出部分挡住，返工调整布局要花不少时间。这个模型还原的是导轨式单相电度表的完整结构，从实际配电应用的场景来看，这类表计主要用在终端配电回路里，对单相交流回路的用电量进行计量，常见于工业厂房的末端配电箱、商业楼宇的楼层配电井、居民分户的进线箱，还有各类设备控制柜的能耗监测回路里，用来统计单路负载的累计用电量，给能耗核算、电费计量、用电异常排查提供数据支撑。

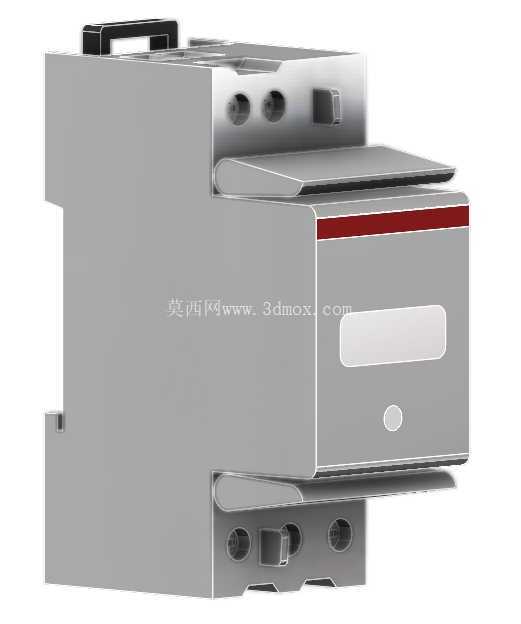

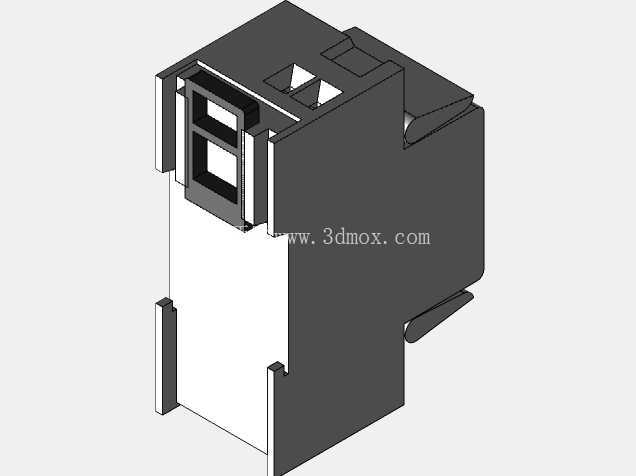

　　从结构设计的还原度来看，模型把表计的几个核心安装和功能结构都做了出来：首先是背部的标准DIN导轨卡扣结构，这个部分是很多简化模型容易忽略的点，实际安装的时候，35mm标准导轨的卡合位置、卡扣的弹性让位空间，直接决定了盘柜布局时预留的安装间隙是否合理，模型里的卡扣位置和实际产品一致，布局时可以直接对齐导轨安装面，不用再额外调整安装偏移量。然后是表体的进出线端子区域，上下两端的接线孔位间距、端子的沉台深度都和实际产品匹配，做布线设计的时候，可以准确判断导线弯曲半径需要预留的空间，避免出现端子接线后导线和相邻元件、线槽盖板干涉的问题。表体正面的显示区域、操作按键的凸起高度也做了还原，做柜面布局或者透明箱门的干涉检查时，能准确判断箱门关闭后和表计正面的安全间隙，不会出现箱门压到表计按键或者显示窗的问题。

　　从安装边界的尺寸来看，这类单相导轨表的宽度是标准的模数化尺寸，和同系列的微型断路器宽度模数匹配，布局时可以和进线断路器、漏电保护装置并排安装在导轨上，不用额外预留不规则的安装空位。表体的深度方向尺寸也做了准确还原，考虑到配电箱内导轨到箱底的走线空间，深度尺寸的准确性能帮助设计人员判断箱体内的导线是否有足够的弯折空间，尤其是多根进线同时接入端子的时候，不会因为模型深度偏薄导致实际布线时导线挤压箱底。表体顶部的铅封位置、侧面的散热凹槽结构也在模型里有体现，这些细节虽然不影响整体布局，但在做产品展示、装配工艺模拟的时候，能更真实地还原实际装配效果，比如铅封位置的预留空间，可以用来模拟电表安装后的铅封工序，检查铅封安装工具是否有操作空间。

　　很多设计人员在做配电三维建模的时候，习惯用简化的方块代替电表这类辅助元件，往往会忽略端子突出部分、卡扣让位部分的尺寸，等到实际生产装配的时候才发现，相邻元件的间距留小了，接线端子的导线没法正常弯曲，或者导轨卡扣卡入后表体和导轨之间的间隙不对，导致表计装上去歪斜。这个模型的结构细节足够支撑从布局设计、布线模拟到装配干涉检查的全流程使用，不用再对着实物样本反复核对尺寸。另外表体正面的标识区域做了平整的凸台结构，做渲染或者工程图标注的时候，可以直接在这个区域添加表计的参数标识、铭牌信息，不用再额外做面的分割。从功能结构的逻辑来看，模型把表计的上下接线端、中间的计量主体、背部的安装卡扣三个部分做了清晰的结构区分，拆分逻辑和实际产品的装配逻辑一致，如果需要做爆炸视图、装配工艺演示的话，也可以直接对不同结构部分进行拆分操作，不用重新对模型进行切分处理。

　　在实际的设备选型配套中，这类单相电表经常和小型断路器、漏电保护器、电流互感器等元件配合使用，模型的安装尺寸和同品牌的配电元件模数匹配，做整个配电回路的元件排布时，可以直接对齐安装基准，快速完成整排元件的布局，不用逐个调整元件的安装高度和对齐位置。表体侧面的拼接定位结构也做了还原，多个模数化元件并排安装的时候，侧面的定位凸台可以保证元件之间的拼接间隙均匀，不会出现高低不平或者间隙过大的问题，这一点在做高密度安装的配电箱布局时尤为重要，毕竟配电箱内的导轨安装空间有限，每一个模数的空间都要充分利用，尺寸偏差几毫米就可能导致最后一个元件装不进导轨。
