家用墙面带线电源插座结构设计

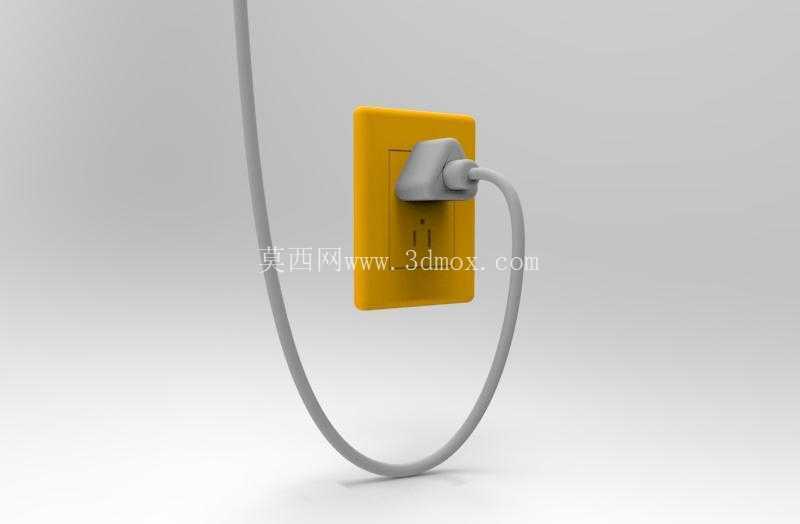

　　日常民用与小型商用场景里，墙面电源插座是末端取电最核心的接口部件，不管是家庭装修的墙面布点、办公工位的供电预留、临时展陈的取电点位，都需要这类嵌入式安装的插座作为电力传输的终端节点，承担小功率民用电器的稳定供电职能。这款带插头连线的插座结构，在建模阶段优先考虑了实际安装的边界约束：常规86型暗装底盒的预埋深度通常在50mm左右，插座面板的外沿突出墙面的尺寸控制在8mm以内，避免突出过多磕碰过往人员，也不会影响墙面踢脚线、家具贴墙摆放的间隙要求。面板的安装孔位严格匹配通用底盒的60mm中心距，不用额外改孔就能适配市面上绝大多数标准暗装、明装底盒，降低现场施工的适配成本。

　　从功能特性来看，这款插座采用扁形两孔插套结构，适配国内常规的10A两级民用插头，插套的夹持弹片设计预留了0.3mm的弹性变形量，既能保证插头插入后有足够的夹持力避免松脱，又不会因为插拔力过大导致用户使用费力，弹片的接触区域做了圆弧过渡处理，避免插头插片插入时刮擦镀层，长期使用也能减少接触电阻过大导致的发热问题。配套的插头部分做了尾部防弯折结构，出线位置的橡胶护套长度达到25mm，能承受日常使用中反复弯折的应力，避免线芯在根部断裂，很多民用插座的故障都出在插头尾部的线芯折断，这个结构细节能大幅提升产品的实际使用寿命。

　　设计过程中没有做多余的装饰性造型，面板边缘做了R1.5的圆角处理，既避免直角边缘的锐边划伤，也能在安装时更好地贴合墙面，掩盖墙面开孔的微小误差。面板表面采用哑光质感处理，不会在光照下产生明显反光，适配不同装修风格的墙面配色，亮黄色的面板配色也可以用于特殊场景的标识，比如工地临时用电、儿童活动区域的警示性取电点，和常规白色插座形成视觉区分，提醒用电注意。插套的内部结构做了防误触挡板设计，只有当插头的两个插片同时以正确角度插入时，挡板才会被顶开，单独用金属物件戳单个孔位无法接触到带电插套，符合民用电气的安全防护要求。

　　实际选型应用时，这类插座的额定负载按照10A/250V的民用标准设计，能满足2200W以内的电器取电需求，建模时还原了插头插入后的配合间隙，插合面之间的缝隙控制在0.5mm以内，避免灰尘、水渍顺着缝隙进入插座内部引发短路风险。连线的弯曲半径做了实际工况的模拟，常规PVC电源线的最小弯曲半径为线径的4倍，模型里的自然弯曲状态完全符合线材的物理特性，不会出现建模时强行弯折导致的穿模、不符合线材应力状态的问题，不管是做产品宣传渲染、还是结构装配验证，都能直接复用模型的配合关系，不用再调整插接位置的间隙参数。

　　很多初做电气配件建模的设计者容易忽略安装后的干涉问题，这款模型在设计时就考虑了暗装底盒内部的空间预留，插座后部的接线端子位置距离底盒底部预留了15mm的走线空间，方便现场施工时弯折电线、固定接线螺丝，不会出现电线挤在底盒里导致面板无法完全贴墙的问题。面板的拆卸卡扣位置设在侧边下方，用平口螺丝刀就能轻松撬开面板进行接线操作，不需要专用工具，符合民用电气产品的易维护要求。插套的固定筋位在壳体内部做了均匀分布，每个插套有三个定位筋限制晃动，即使插头反复插拔，插套也不会出现移位、对不准插孔的问题，长期插拔的寿命能满足超过10000次的民用标准要求。
