电子设备用黑色铝制通用散热构件

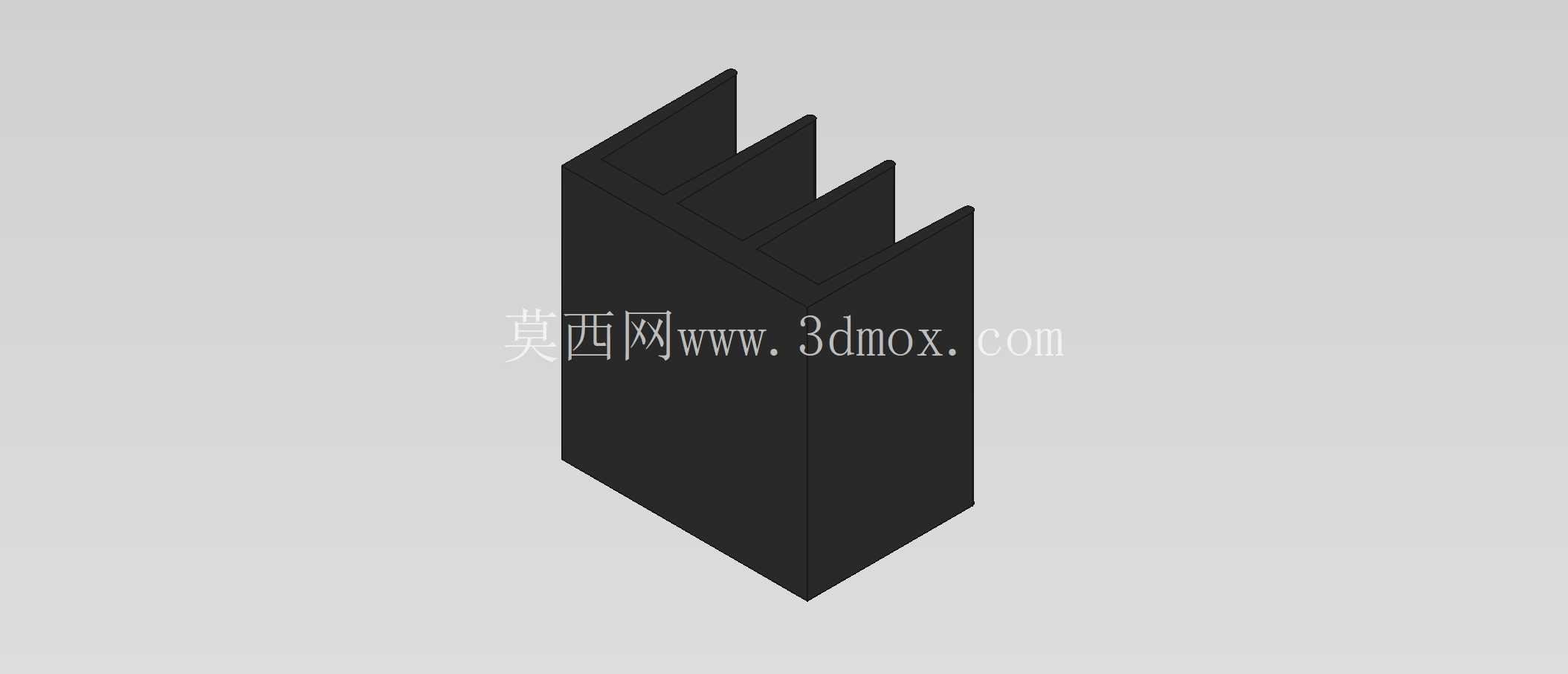

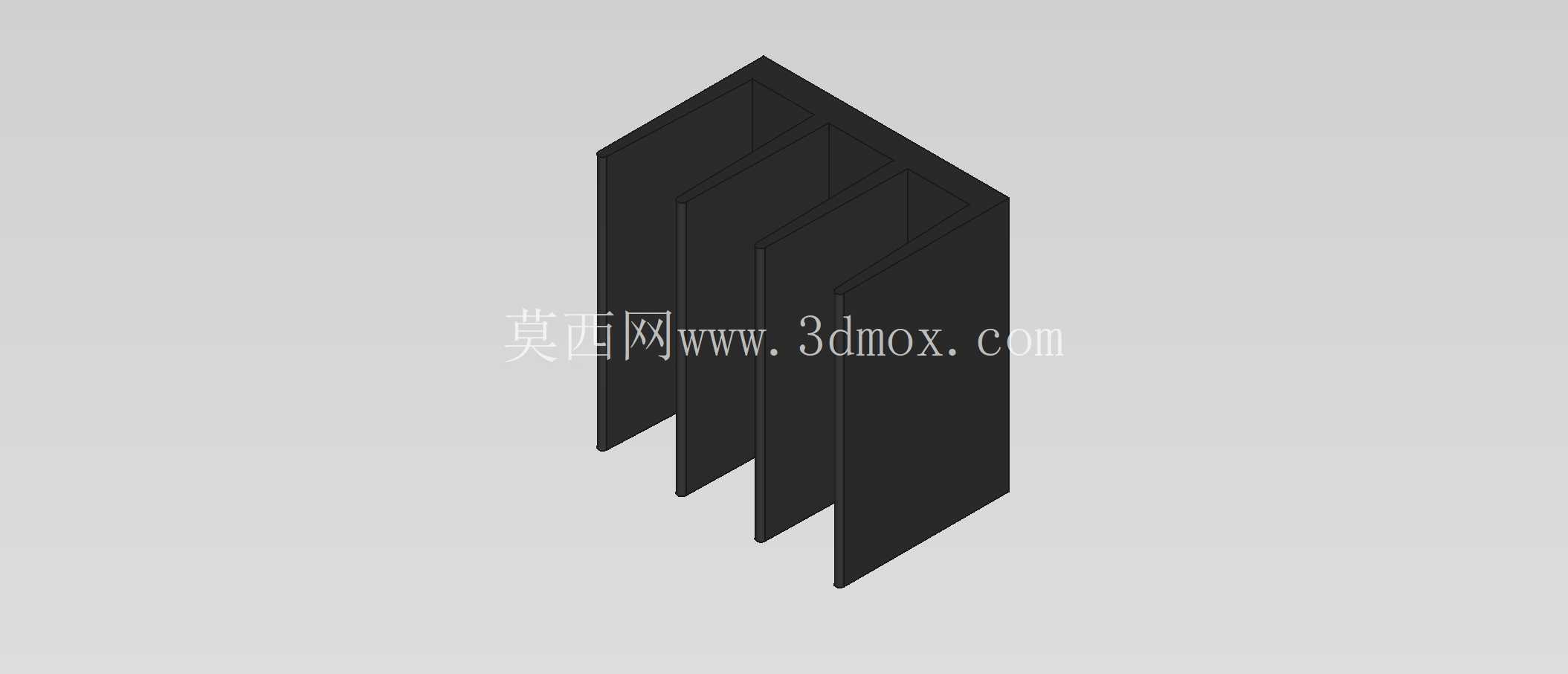

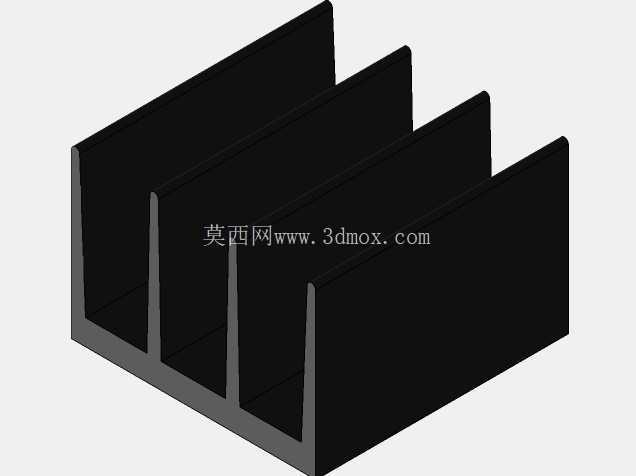

　　在小功率电子器件的热管理设计环节，被动式铝挤散热器一直是成本与可靠性平衡的优选方案，这类构件不需要额外搭配风扇驱动，依靠自身金属基材的高导热性与鳍片结构的空气对流完成热量导出，在电源模块、小型变压器、功率三极管、稳压芯片等发热功率不高的应用场景里，能长期稳定工作且无运行噪音，不会引入额外的电磁干扰，对工控板卡、小型电源适配器、车载电子模块这类对噪音和EMI有要求的场景适配性极强。这款黑色铝制散热构件采用多鳍片平行排布的结构设计，鳍片沿垂直方向直立设置，相邻鳍片之间预留了均匀的通风间隙，既保证了足够的散热接触面积，也不会因为鳍片过密导致积灰后风道堵塞，日常工况下自然对流的空气可以顺着鳍片间隙顺畅流通，把基材传导上来的热量持续带走。

　　基材选用6063铝合金作为原材料，这种铝合金的导热系数适中，挤压成型工艺成熟，量产一致性好，表面做黑色阳极氧化处理，一方面提升了铝材表面的辐射散热能力，相比裸铝材质可以提升10%左右的辐射换热效率，另一方面氧化层可以隔绝空气与铝基材的直接接触，避免长期使用后表面氧化发白，也能提升构件表面的耐磨性能，装配过程中不容易出现划痕。从安装边界来看，这款散热构件的基座宽度为29mm，厚度方向尺寸为20mm，整体鳍片高度为30mm，属于小尺寸规格的通用散热件，基座底面为平整加工面，装配时可以根据实际发热器件的封装形式，选择导热双面胶粘接、导热硅脂贴合加卡扣固定、或者预留螺丝孔位锁附的方式完成安装，不需要对现有PCB板做大规模改型，适配TO系列封装功率器件、小型开放式变压器、DC-DC电源模块等多种发热源的安装需求。

　　设计过程中没有做多余的异形结构，鳍片厚度均匀一致，挤压成型后只需要对基座底面做精铣加工保证平面度，鳍片部分不需要二次机加工，能有效控制量产加工成本，同时规整的长方体外形也方便在整机结构设计时预留安装空间，不会和周边的电容、接插件等元器件产生结构干涉。在实际选型使用时，需要注意发热器件的热源中心要尽量和散热构件的基座中心对齐，保证热量可以均匀传导到每一片鳍片上，避免局部热阻过高导致散热效率下降；如果应用在空气流动性较差的密闭壳体内部，可以适当在壳体对应鳍片的位置开设通风孔，强化对流效果，进一步提升散热能力。

　　这类通用散热构件不需要针对单一产品开定制模具，标准规格可以覆盖多数小功率发热场景的散热需求，能有效缩短电子产品的热设计开发周期，减少前期模具投入成本，是电子结构设计中常用的通用散热解决方案。
