工业电气控制箱柜体内部结构设计

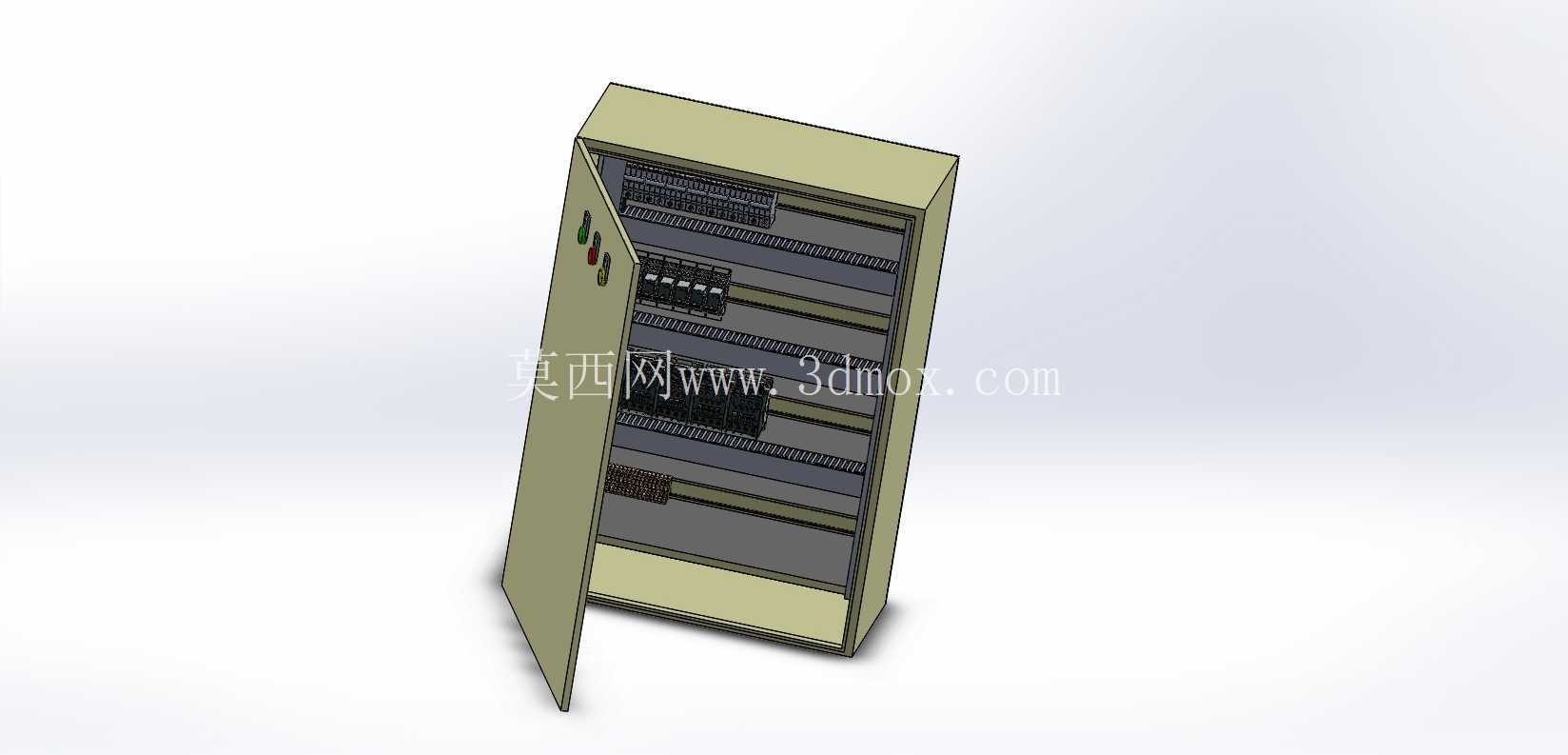

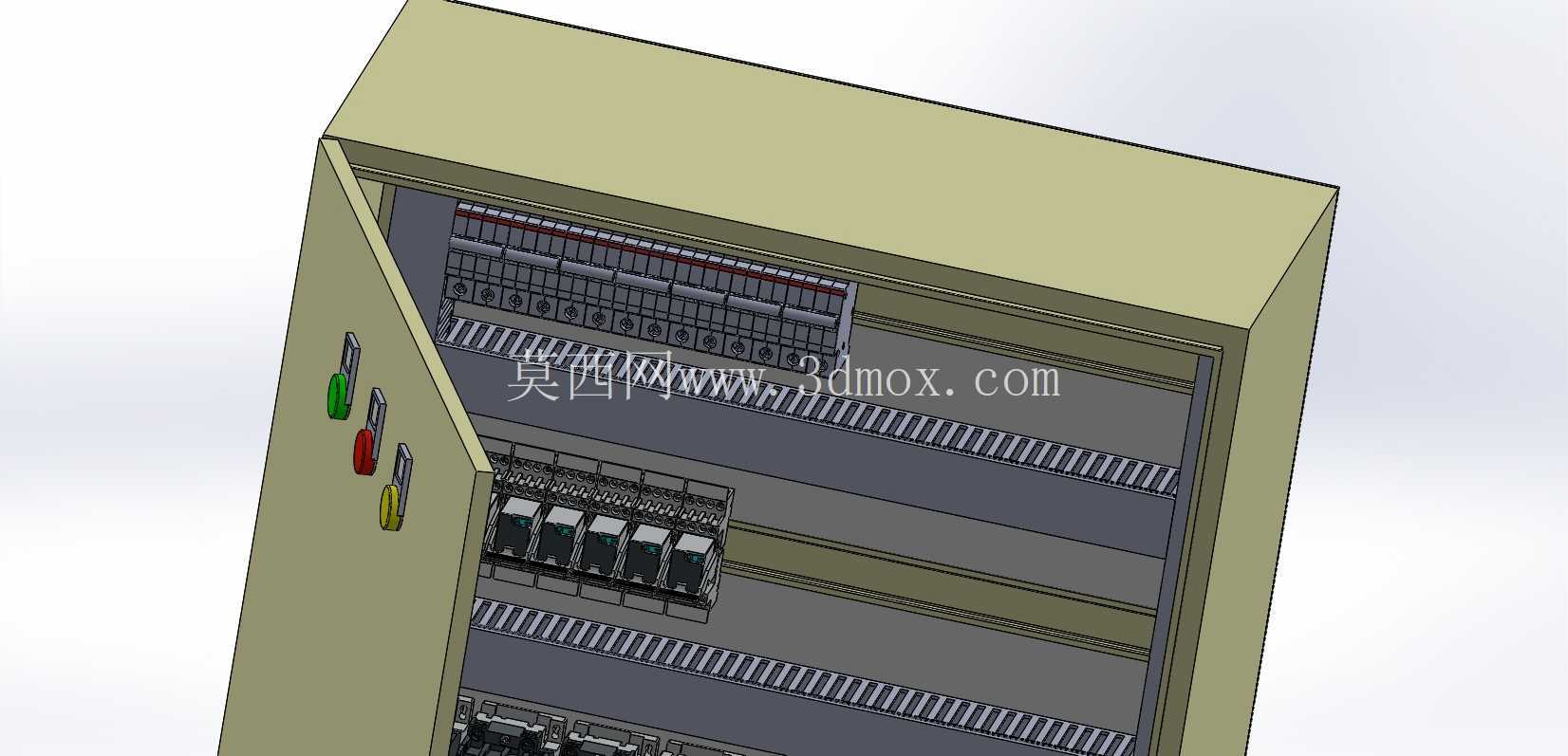

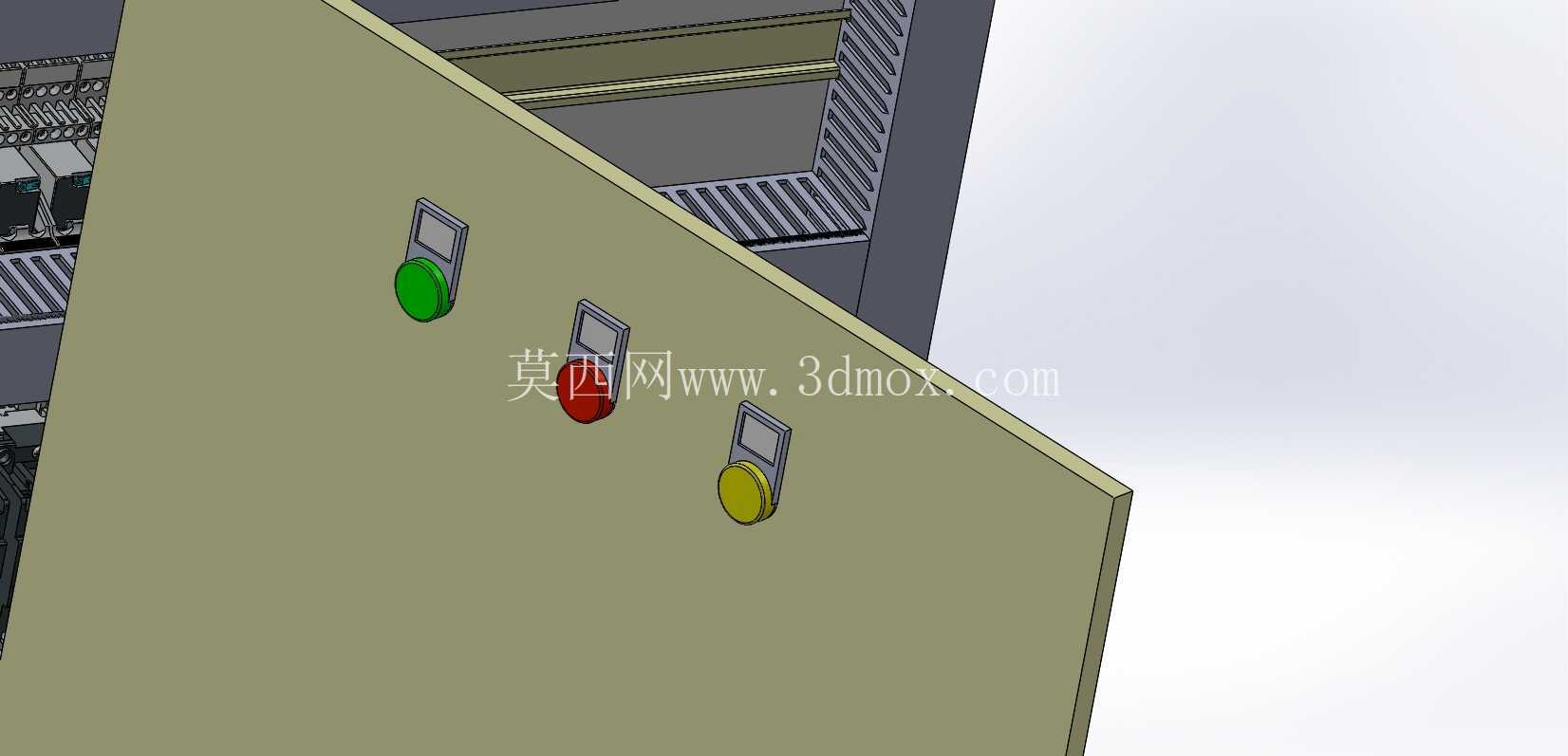

　　在工业配电与设备控制场景中，这类立式电气控制箱是车间产线、小型动力配电回路里的核心承载单元，日常承担着回路分合控制、负载保护、信号中转的实际作用，不管是单机设备的就近控制，还是小型工段的配电分接，都能看到这类柜体的应用。从结构设计来看，柜体采用单开门侧开式结构，门体与柜体侧边采用铰链连接，开合角度可满足日常元件检修、接线操作的空间需求，门体内侧预留了操作按钮的安装位，图中可见的多色操作按钮分别对应启动、停止、故障复位等不同操作功能，按钮排布遵循操作习惯，常用的启停按钮布置在人手易触及的高度区间，避免操作时过度抬臂或弯腰。

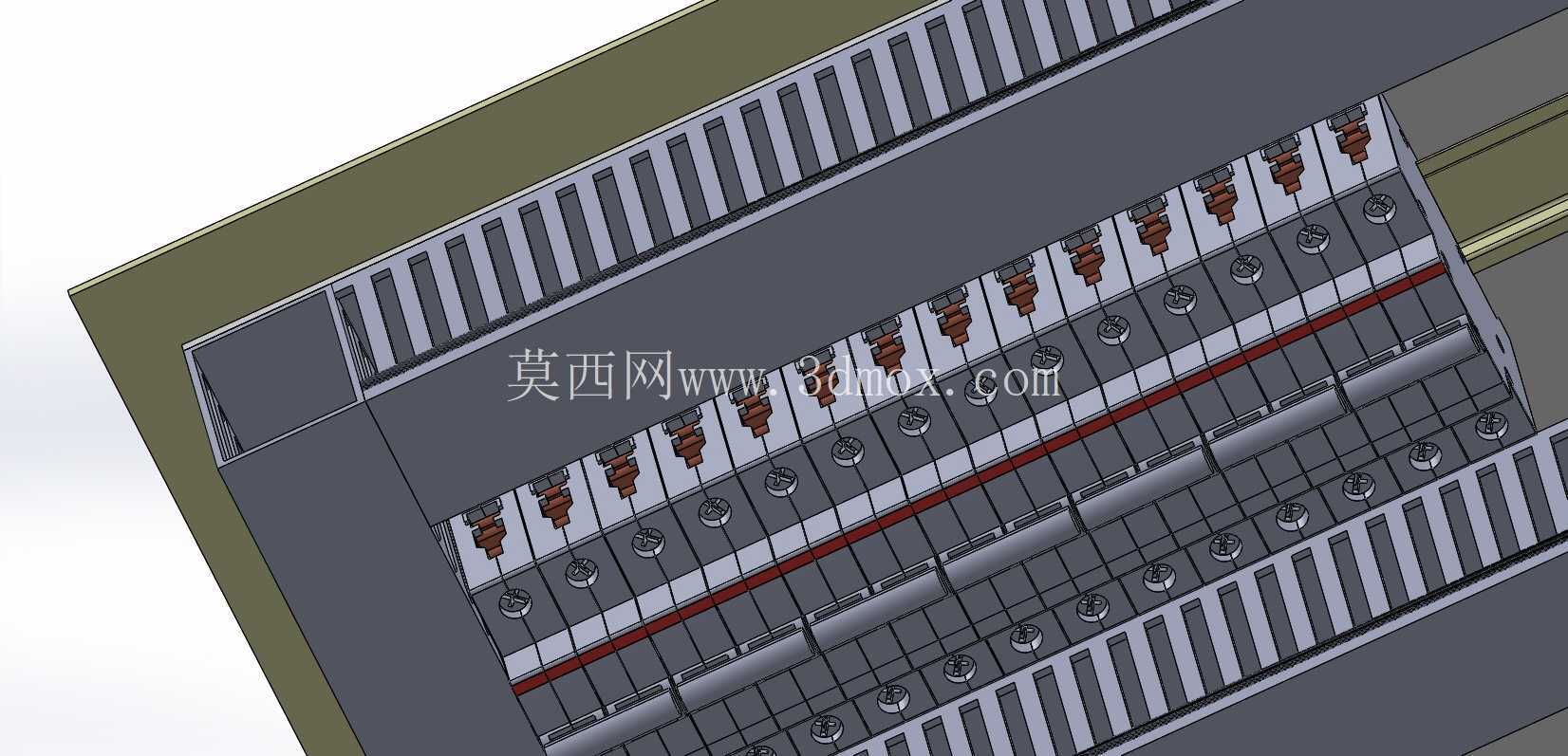

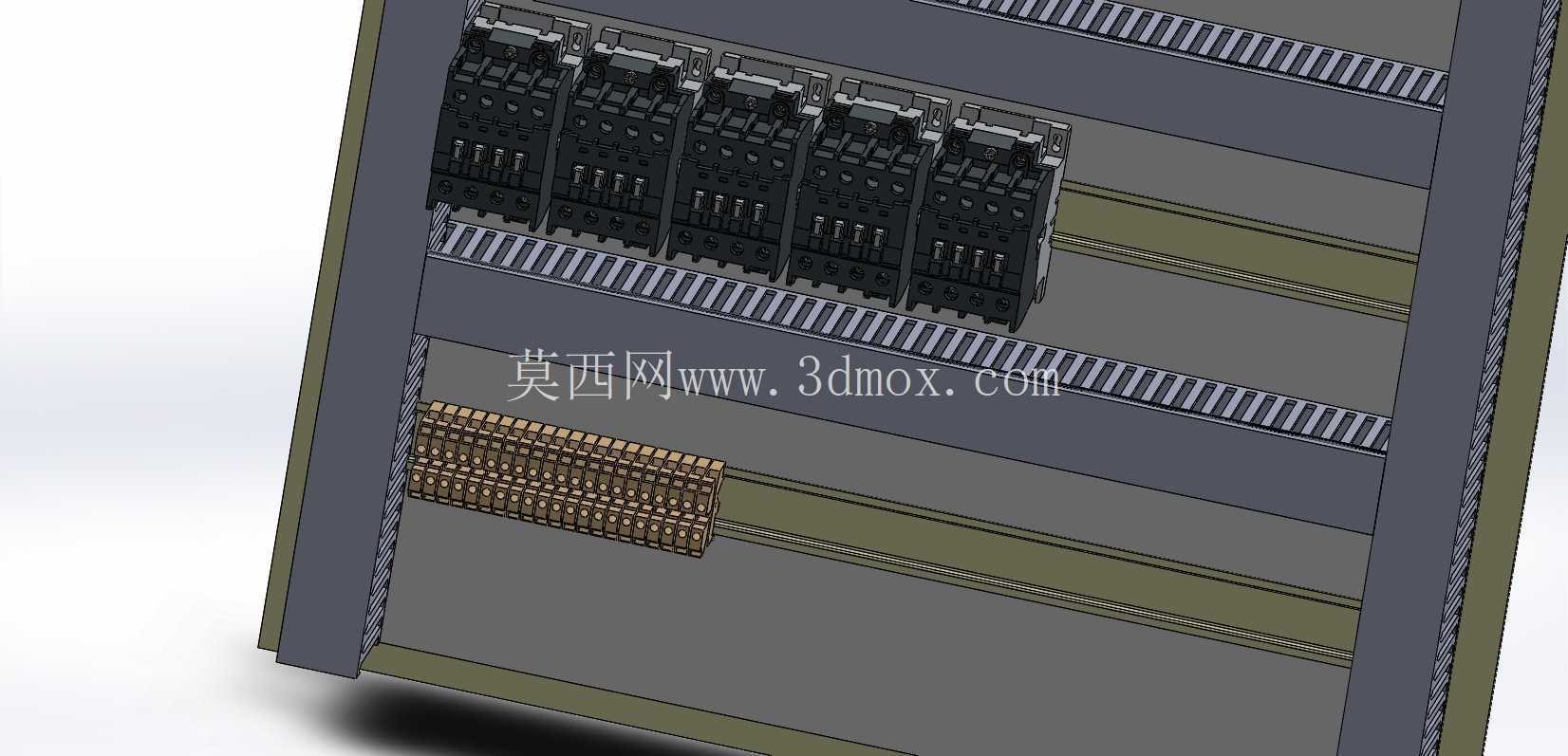

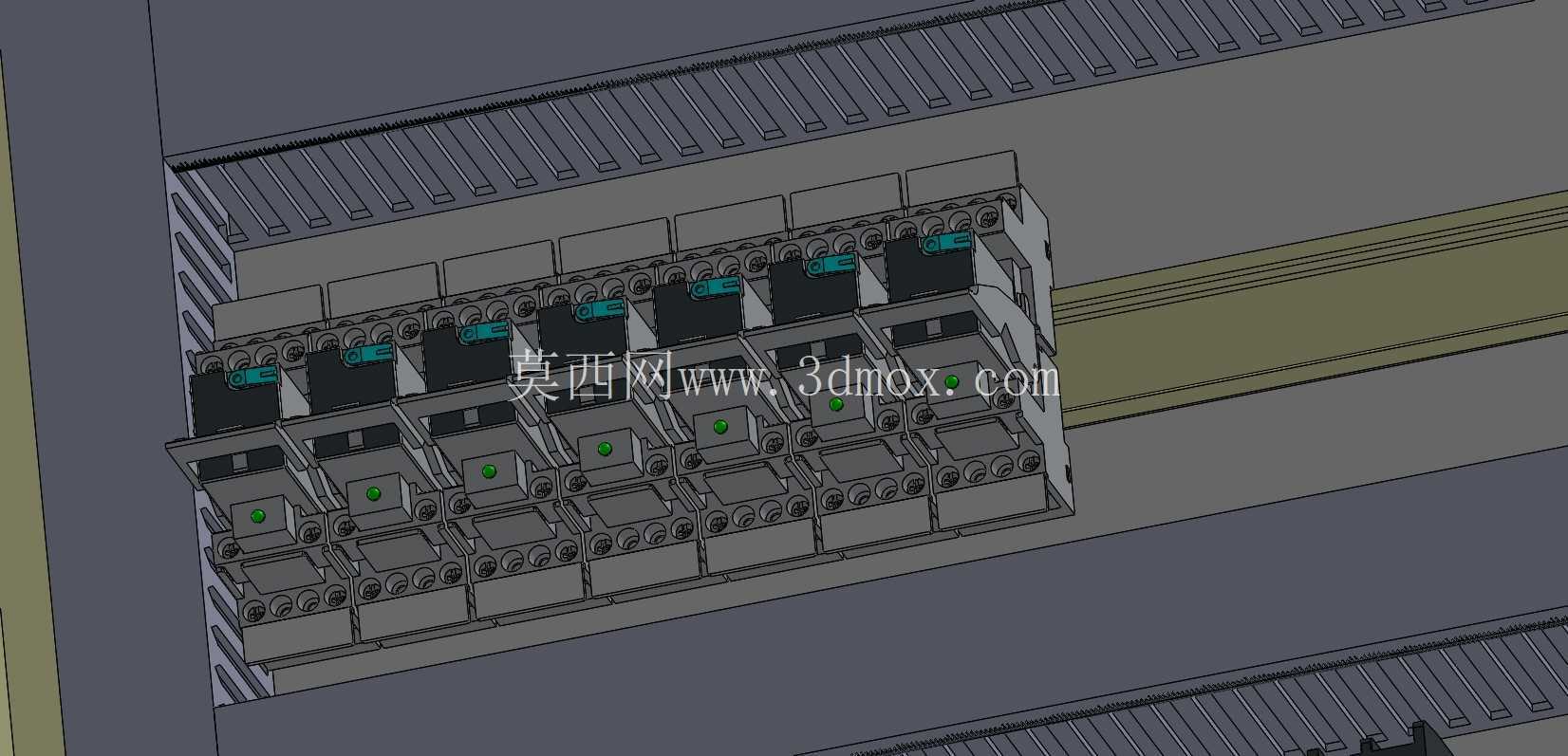

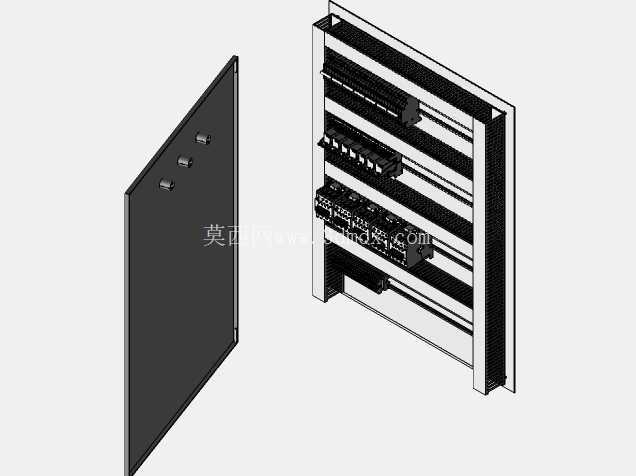

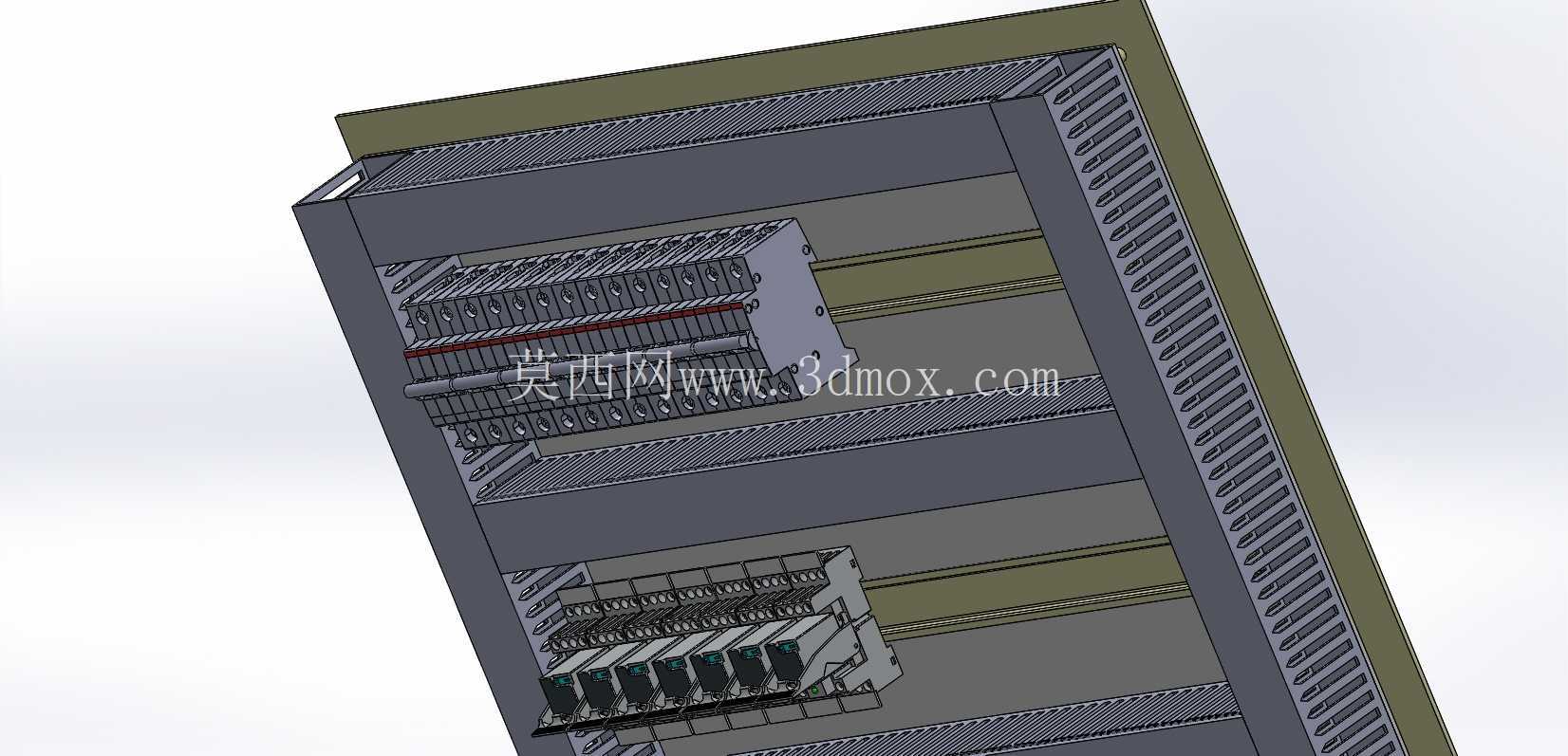

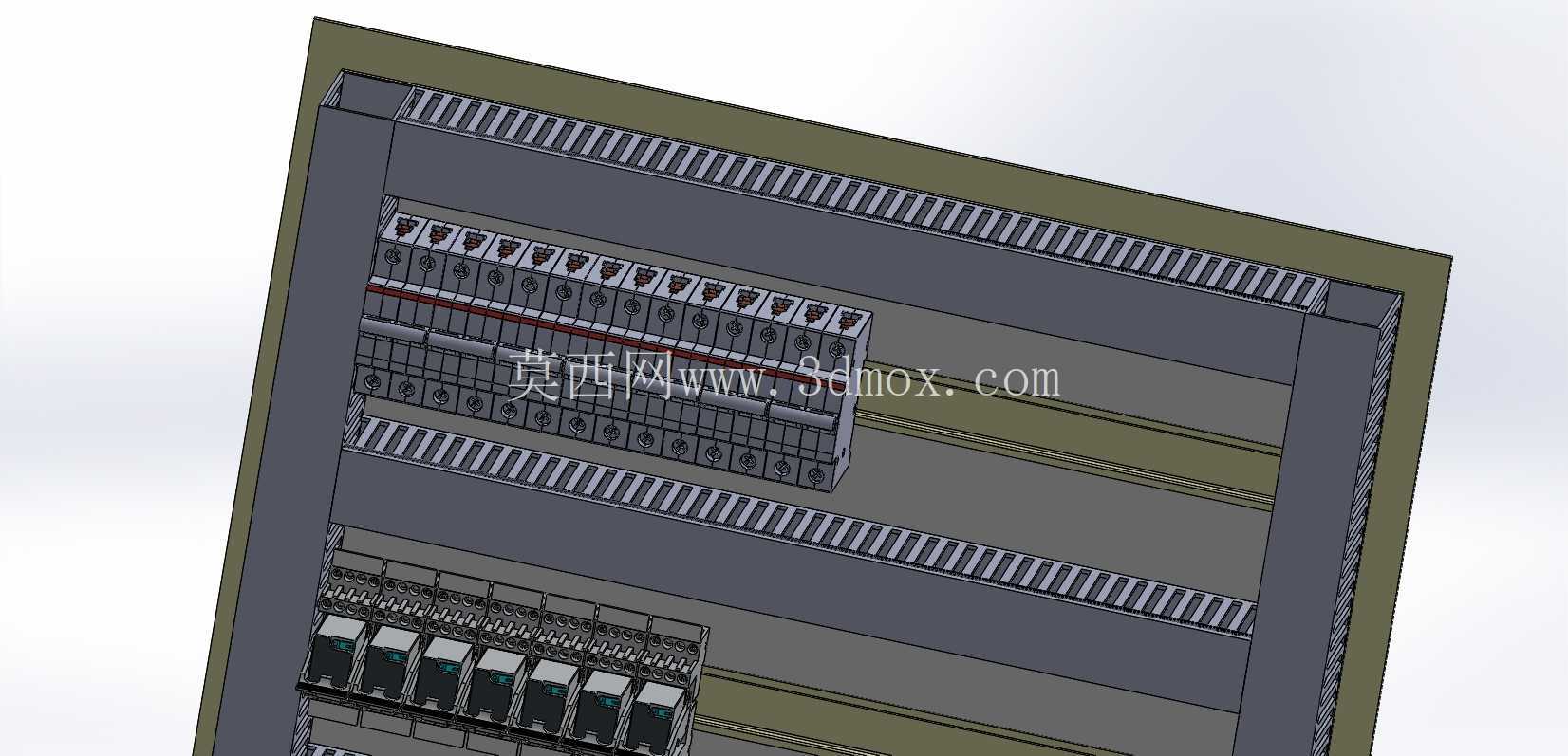

　　柜体内部采用多层导轨安装结构，横向布置的标准DIN导轨是电气元件的主要安装载体，上层导轨预留了微型断路器、接线端子排的安装空间，中层可布置接触器、热继电器等控制类元件，下层导轨则可根据实际回路需求扩展继电器模块、信号隔离器等辅件，层与层之间预留了足够的布线空间，既能满足强电回路与弱电信号回路的分层布线要求，减少信号干扰，也给后期维护时的线路梳理、元件更换留出操作余量。

　　设计过程中需要重点考量安装边界的适配性，柜体的外部尺寸要匹配现场安装位置的空间限制，靠墙安装时要预留柜体后侧的散热与布线间隙，落地安装时底部要预留进出线的开孔位置，同时要兼顾柜体的防护等级要求，门体与柜体的结合处要预留密封胶条的安装槽，避免车间内的粉尘、切削液溅入柜体内部影响元件寿命。内部元件的排布要遵循强弱电分离、发热元件与热敏元件隔离的原则，像断路器这类工作时发热量稍大的元件要布置在柜体上部区域，利用热空气上升的特性辅助散热，对温度敏感的控制模块则布置在柜体中下部温度相对稳定的区域，布线时所有线路要沿柜体侧边的理线架规整排布，每个回路的导线预留合适的检修余量，接线端子处要预留标识位方便后期查线。

　　这类柜体的设计还要兼顾操作安全性，门体与柜体之间要设置接地连接端子，所有裸露的带电部件都要设置防护挡板，避免操作时意外触碰带电部位，柜门上的按钮要根据功能设置不同的颜色标识，紧急停止按钮要采用醒目的红色并布置在最易操作的位置，确保突发状况下能快速切断回路。从实际使用的角度出发，柜体内部的导轨安装位要预留一定的扩展空间，方便后期产线改造时增加控制回路，不需要额外更换柜体就能完成元件加装，进出线孔要配置护线套，避免穿线时划伤导线绝缘层，柜体的板材厚度要满足结构强度要求，避免长期使用后出现门体变形、柜体晃动的问题，保证元件安装的稳定性。
