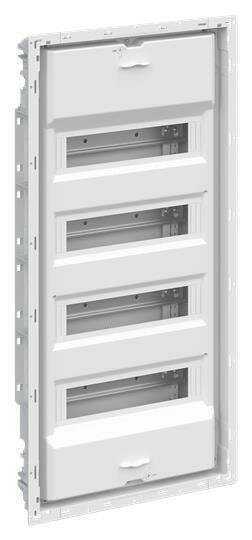

UK648系列电气机柜内部结构设计

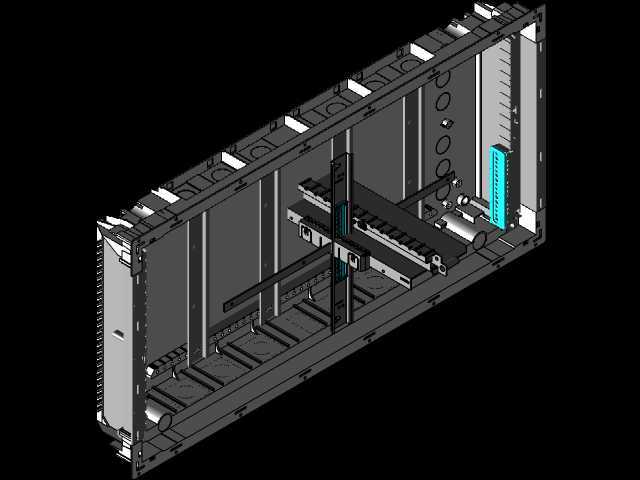

　　这款UK648系列机柜的结构设计，首先围绕工业配电场景的实际安装需求展开，在常规工业厂房、车间配电、自动化产线供电配套场景中，这类柜体需要同时承载主回路进线分断、支路配电保护、信号采集模块安装、二次回路布线的多重功能，因此内部结构的分区设计直接决定了现场安装效率与后期运维的便利性。从结构布局来看，柜体采用拼装式框架结构，侧梁预留了等间距的模数化安装孔位，孔位间距严格匹配常规电气元件的安装尺寸规范，不管是安装塑壳断路器、接触器这类主回路元件，还是端子排、继电器、信号模块这类二次元件，都不需要额外打孔，直接利用配套安装卡扣就能快速固定，大幅减少现场安装的加工工作量。

　　柜体内部设置了独立的元件安装梁与布线通道分区，主回路布线区与二次线布线区通过金属隔板做物理分隔，避免大电流主回路的电磁干扰影响二次信号传输的稳定性，同时布线区预留了足够的扎线固定点，强弱电线路分开排布后，后期查线、换线的操作空间也足够充裕，不会出现线路挤压缠绕的问题。从安装边界来看，柜体深度方向预留了元件散热与接线操作的安全距离，当柜内安装深度最大的塑壳断路器时，柜门关闭后不会与元件操作手柄发生干涉，同时柜内后侧预留了独立的接地排安装位，接地排与柜体框架做可靠等电位连接，所有金属结构件都预留了接地接线点，满足电气安全规范的要求。

　　顶部预留的进线敲落孔位置，匹配常规工业场景的桥架进线高度，不管是上进线还是下进线的安装场景，都可以通过调整封堵板的位置适配不同的走线方向，不需要额外切割柜体板材。柜体的安装梁采用可前后调节的设计，针对不同深度的电气元件，可以灵活调整安装梁的固定位置，最大化利用柜内的安装空间，比如在安装尺寸较大的进线断路器时，可以将对应位置的安装梁向后调整，预留出足够的接线操作空间；在安装薄型信号模块时，可以将安装梁向前调整，留出后侧的布线通道空间。柜门内侧预留了标识牌、图纸袋的安装位置，同时配套的柜门加强筋结构，避免大尺寸柜门长期开关出现变形问题，保证柜门与柜体框架的密封配合，满足常规工业场景的防尘防护要求。

　　在结构强度设计上，柜体框架的型材壁厚满足满载元件后的承重要求，当柜内安装满配的电气元件时，框架不会出现变形下垂的问题，底部的安装固定孔位匹配常规槽钢基础、水泥基础的安装尺寸，现场固定时不需要额外加工过渡连接件。柜内预留的温湿度传感器、散热风扇安装位，可以根据现场使用环境的需求灵活加装散热配件，比如在高温车间使用时，可以直接在预留位置安装轴流风扇，形成柜内空气对流，降低元件运行的环境温度，延长电气元件的使用寿命。二次线布线槽的设计采用齿形可掰断结构，现场布线时可以根据出线位置随意掰断槽齿，不需要额外切割线槽，布线效率更高，同时线槽的盖板采用卡扣式固定，后期维护时拆装方便，不会出现螺丝丢失的问题。柜体的门板铰链采用可拆卸式设计，当现场安装空间狭窄时，可以快速拆下柜门进行内部元件安装，不需要在狭小空间内反复调整柜门角度，安装完成后再将柜门装回即可，门锁采用三点式锁紧结构，保证柜门关闭后与柜体框架的贴合度，避免运行过程中柜门因为振动出现松动异响。
