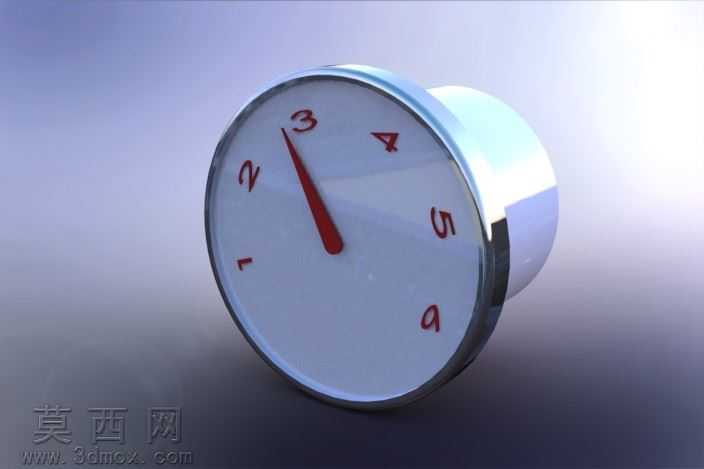

简约圆形指针式计量表盘三维设计

本作品为指针式计量表盘的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台特征生成圆柱形仪表壳体主体，壳体边缘做圆角过渡处理，还原金属壳体的圆润包边质感，避免尖锐棱角带来的廉价感。表盘刻度面采用平面拉伸特征生成，刻度数字采用包覆特征将红色阿拉伯数字1至6精准映射在白色表盘基底上，数字采用圆润无衬线字体，符合工业仪表的易读性设计要求。指针部分采用薄壁拉伸加圆角处理，还原红色塑料指针的细长形态，指针尖端做收窄设计，指向刻度时可减少视觉误差，指针根部做圆形凸台结构，模拟真实仪表的指针转轴固定位。材质与渲染阶段，壳体部分赋予抛光镀铬金属材质，调整反射率与粗糙度参数，还原金属外壳的亮面反光效果，同时在边缘处添加细微的磨砂质感，避免过度反光造成的视觉失真；表盘基底赋予哑光白色塑料材质，降低表面反光度，保证刻度数字的清晰可读；指针部分赋予半哑光红色塑料材质，与白色表盘形成强烈色彩对比，提升读数辨识度。场景布光采用三点布光法，主光源从侧上方45度角照射，突出壳体的金属反光层次，辅光源从正面补光，弱化表盘区域的阴影，避免刻度被阴影遮挡，背景采用渐变浅灰色调，将视觉焦点集中在表盘主体上。结构设计上，壳体内部预留了机芯安装空腔，表盘与壳体采用卡扣式装配结构，无需额外紧固件即可完成固定，符合小型工业仪表的快装设计需求；指针与转轴的配合处预留了合理的转动间隙，保证指针转动时无卡顿，还原真实仪表的运动逻辑。设计思路围绕工业计量仪表的实用属性展开，摒弃多余装饰元素，以简洁的圆形造型、高对比度的色彩搭配，兼顾工业场景下的耐用性与读数便捷性，整体造型紧凑小巧，可作为压力、转速等小型计量设备的显示部件使用，建模过程中所有特征均保留参数化历史，可根据实际使用需求调整表盘直径、刻度范围、壳体厚度等参数，适配不同的安装场景。
