管道式氧含量检测传感装置三维设计

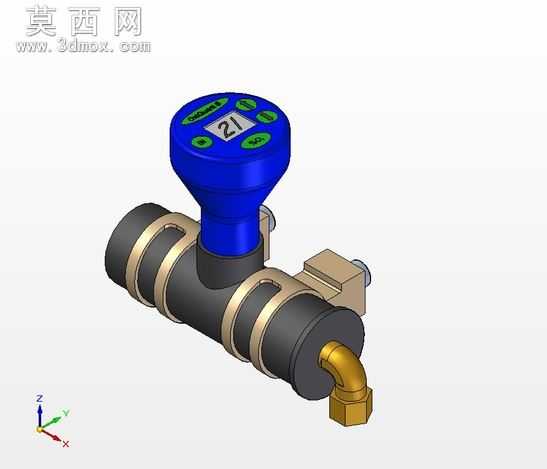

本作品为管道式氧含量检测传感装置的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各部件装配逻辑的合理性，严格遵循工业管路检测设备的实际安装尺寸规范进行比例设定。装置主体分为管路导通段、检测表头、弯角出气接头、安装固定座四个核心模块，管路导通段采用圆柱基体建模，表面设置多道环形凸筋结构，用于模拟实际产品的密封卡位与加固结构，建模时通过环形阵列命令快速生成等距分布的凸筋特征，保证各凸筋的尺寸一致性与位置精度。顶部检测表头采用圆台加圆形端盖的组合结构，端盖表面设置数显窗口与多枚功能按键，数显区域通过凹陷特征搭配平面贴图模拟显示屏效果，按键采用凸起的椭圆结构，围绕数显窗口均匀排布，还原工业检测仪表的操作交互布局。侧边的弯角出气接头采用90度弯管加六角接头的组合结构，弯管部分通过扫掠命令生成流畅的弧形管路，六角接头部分通过拉伸切除生成标准六方结构，匹配实际管路连接的装夹需求。安装固定座采用方块基体加侧边紧固旋钮的结构，用于将整个检测装置固定在对应安装工位，旋钮部分采用滚花特征模拟防滑纹理，提升模型的细节真实感。材质渲染阶段，管路主体采用哑光深灰工程塑料材质，环形凸筋采用哑光黄铜金属材质，顶部表头采用亮蓝色工程塑料材质，数显窗口采用半透明深色玻璃材质，弯角接头采用黄铜金属材质，固定座采用浅灰金属材质，通过不同材质的色彩与质感区分，清晰划分各功能部件的边界，同时还原工业设备的真实视觉质感。装配过程中严格对齐各部件的装配基准，保证表头与管路导通段的检测腔连通、弯角接头与管路出口同轴、固定座与管路主体的安装位贴合，整体结构无干涉错位，完整还原了在线式氧含量检测设备的结构形态，可用于工业检测类设备的结构展示、教学演示以及相关产品的设计参考。
