电源变压器插针引脚结构件

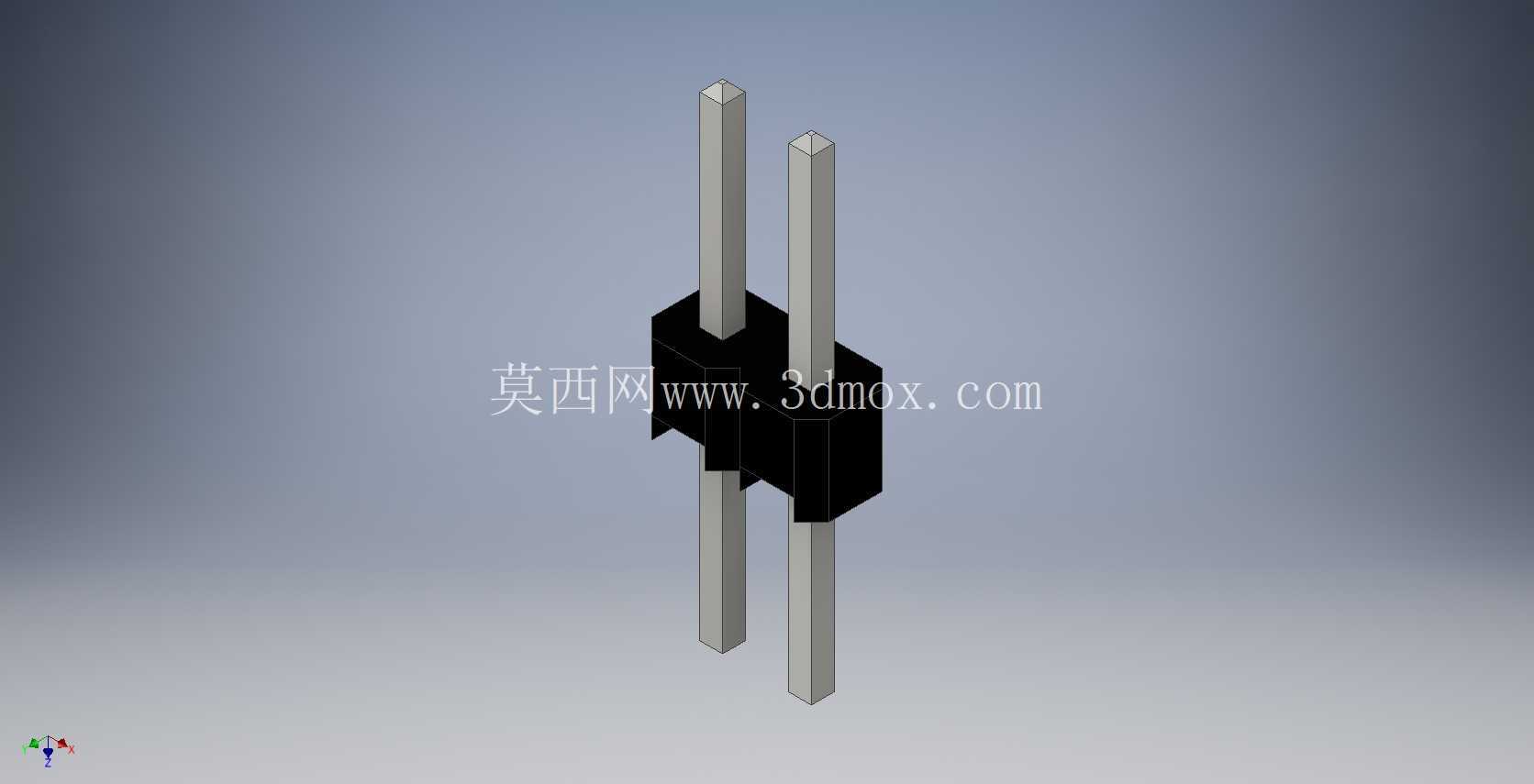

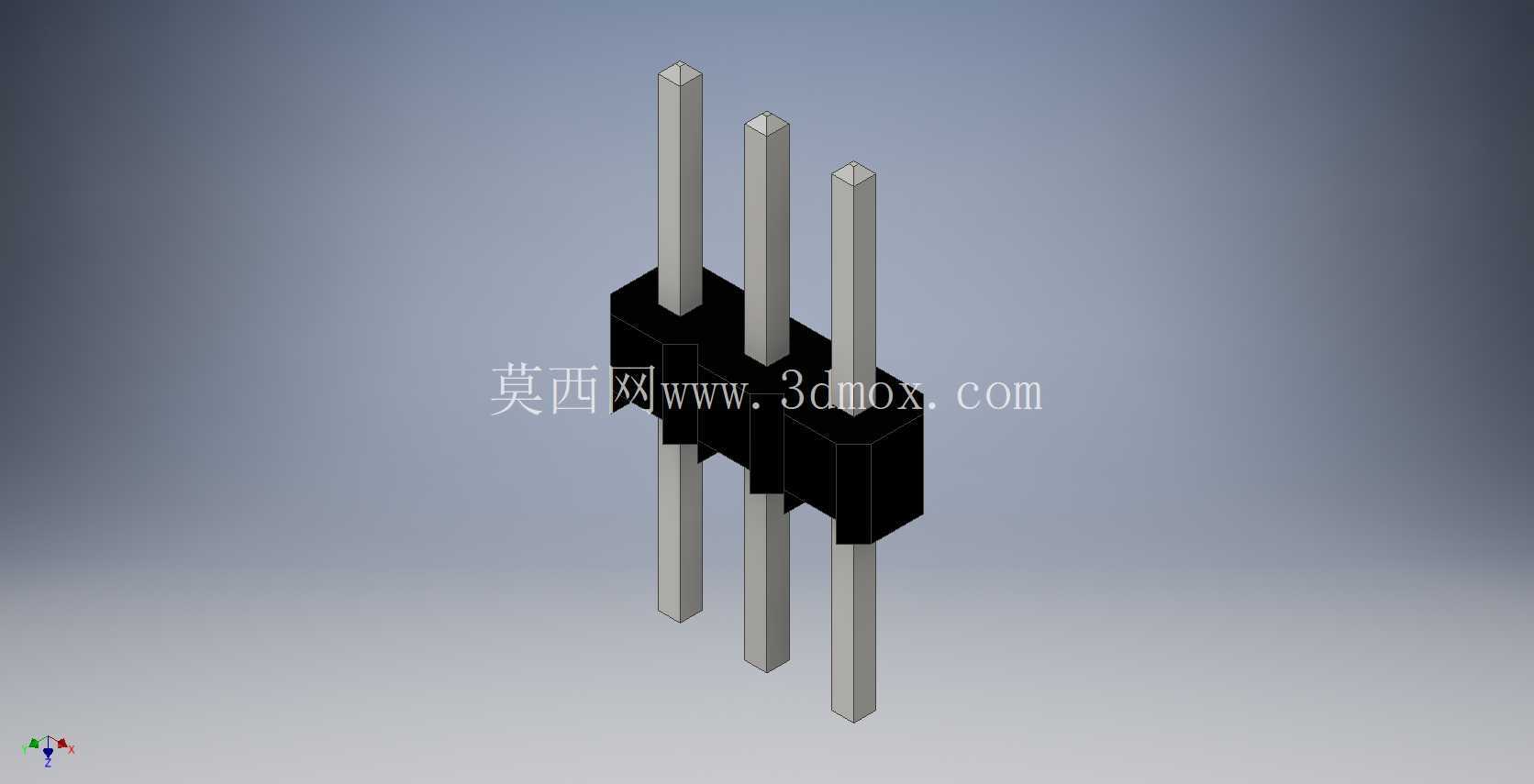

　　在小功率电源变压器的生产装配环节，插针引脚是连接内部绕组与外部PCB电路的核心导电结构件，直接决定变压器的焊接可靠性、载流能力与长期通电稳定性，这类结构件的设计精度会直接影响后续波峰焊工序的良率，以及成品变压器在高低温、振动工况下的引脚抗疲劳性能。从结构设计逻辑来看，该插针采用长直棱柱形针体设计，针体截面选用方形结构而非传统圆形针，一方面是因为方形针在与变压器骨架注塑嵌合时，能够提供更大的周向止转摩擦力，避免插针在骨架注塑冷却后出现松动、转动的问题，防止后续绕组绕制时引脚移位导致的漆包线刮伤、断线风险；另一方面方形针在PCB插装时，与焊盘孔的接触面积更大，焊锡爬升高度更均匀，能够有效减少虚焊、假焊的概率，尤其适合自动化插装生产线的高速作业场景，不会像圆针那样在振动送料时出现姿态翻转难以定位的问题。

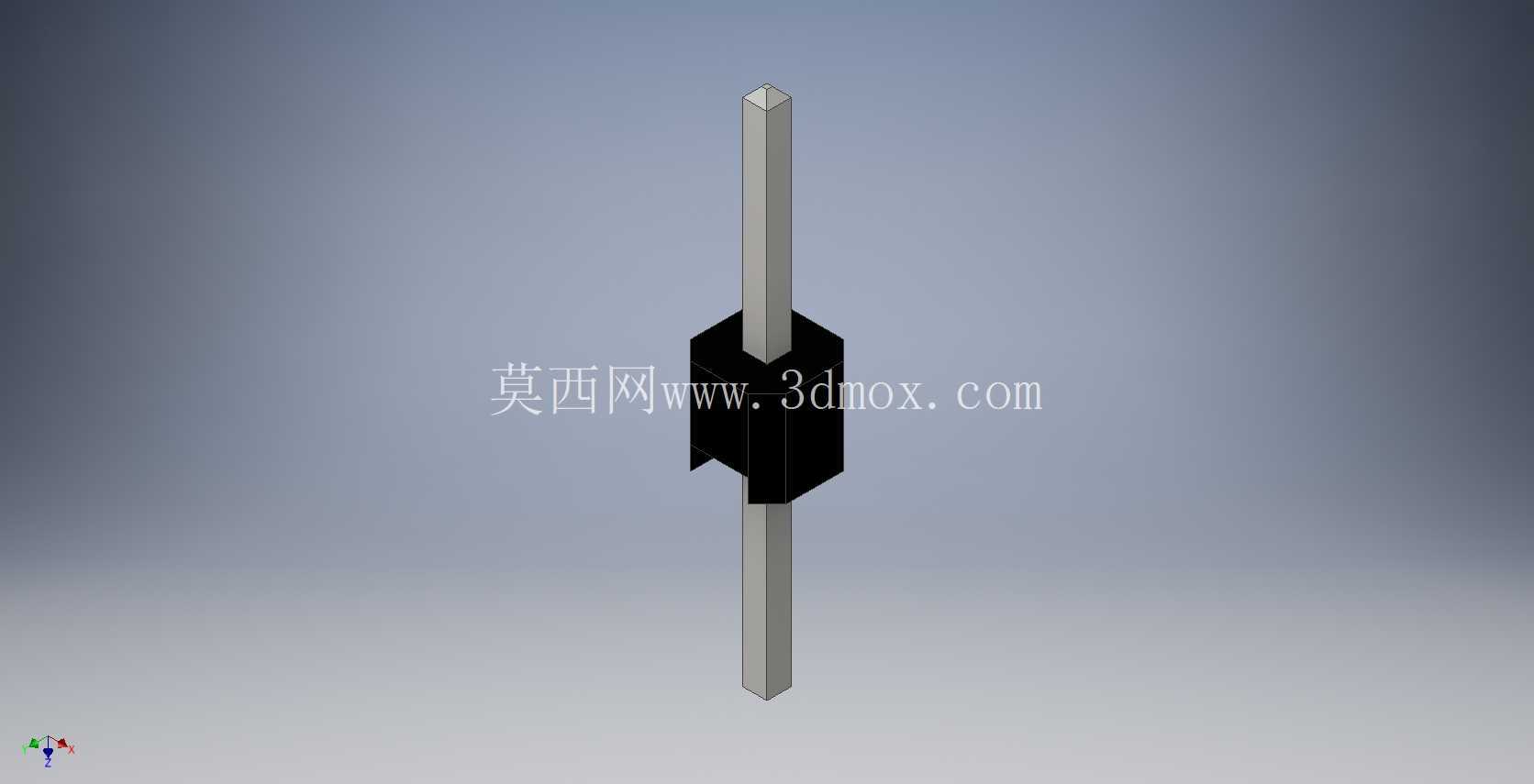

　　针体中部设置的黑色定位挡块，是整个结构的安装基准部件，挡块的上下端面分别对应变压器骨架的安装贴合面与PCB板的焊接限位面，设计时挡块的外形尺寸与骨架上的嵌装槽完全匹配，过盈量控制在0.02-0.05mm之间，既能够保证插针压入骨架后不会出现轴向窜动，也不会因为过盈量过大导致骨架注塑层出现应力开裂。挡块上开设的缺口结构，是为了给骨架上的绕组引出线预留走线空间，绕制绕组时漆包线的端头可以直接沿着缺口位置缠绕在插针根部，不需要额外预留过长的引线，既能够减少漆包线的用量，也能避免多余引线在变压器内部堆叠导致的绝缘距离不足问题。

　　从安装边界尺寸来看，针体总长度根据变压器的安装高度差做了分段设计，挡块上方的针体长度适配骨架内部的绕组绕制空间，保证缠绕后的漆包线端头不会超出骨架的上端面，避免后续安装磁芯时出现引线被磁芯挤压破损的问题；挡块下方的针体长度适配常规PCB板的板厚与焊锡爬升要求，露出PCB板背面的长度控制在1.5-2mm之间，既能够保证焊锡充分包裹针体形成可靠的焊点，也不会因为针体露出过长导致相邻引脚之间的焊锡桥接短路。针体的表面粗糙度要求控制在Ra1.6以下，表面做镀锡处理，镀层厚度控制在5-8μm，既能够保证针体的导电性能，也能提升焊锡的浸润性，避免长期存放后针体氧化导致的可焊性下降。

　　在实际应用场景中，这类插针结构广泛用于小功率工频电源变压器、高频开关电源变压器的生产中，适配各类家电控制板、工业设备电源模块、小型电子仪器的供电单元，相比传统的飞线引出结构，插针式结构的装配效率更高，适合大批量自动化生产，同时引脚的位置精度由模具和插针定位结构共同保证，引脚间距公差可以控制在±0.1mm以内，完全匹配PCB板的孔位设计公差，不需要后续人工校正引脚位置，能够大幅减少生产线的人工调整成本。设计过程中需要重点考量针体的材质选择，通常选用导电率优异的黄铜作为基材，既保证足够的导电能力，也具备合适的硬度，避免插针压入骨架时出现弯曲变形，同时针体的直线度公差需要控制在0.05mm以内，防止自动化插装时出现卡针、插偏的问题。挡块部分采用耐高温的绝缘工程塑料材质，与针体通过注塑嵌合成为一体，能够承受波峰焊时260℃的高温冲击，不会出现融化、变形的问题，同时挡块的绝缘性能可以保证相邻插针之间的绝缘电阻满足安规要求，避免高压工况下出现引脚间爬电、击穿的风险。
