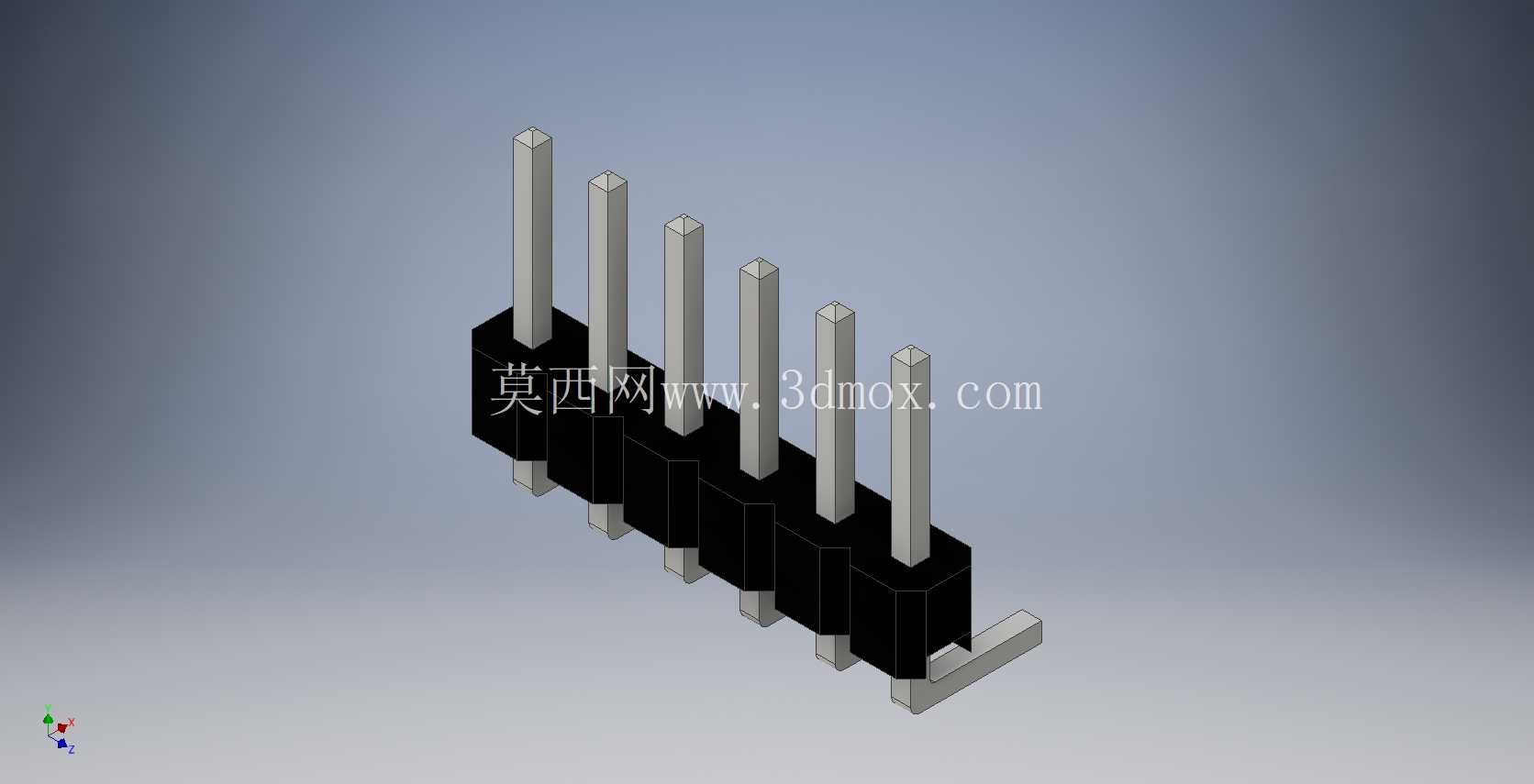

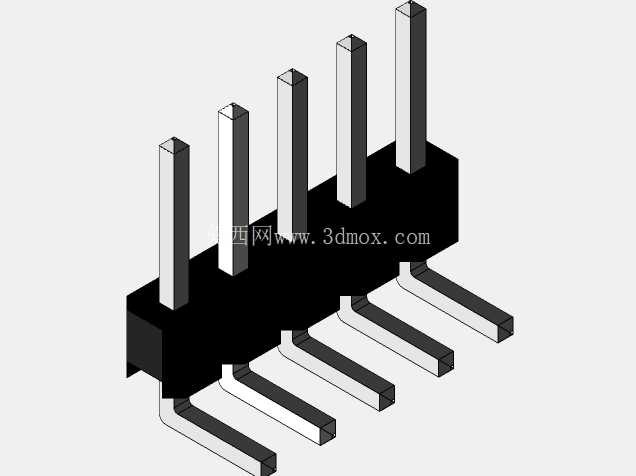

90格弯针排式电源连接接插件结构设计

　　在低压电源回路的板间连接场景里，这类弯针排式接插件的应用覆盖了消费类电源、小型工控电源模块、板载滤波电感配套的连接环节，很多时候会和小型电源变压器、共模电感搭配使用，实现PCB板与外部线束或者相邻功能板的电流传输。从实际使用的工况来看，这类接插件需要承载回路里的持续工作电流，同时要耐受焊接过程中的高温冲击，还要在设备长期运行的振动环境下保持接触可靠性，避免出现接触电阻升高、引脚脱焊的问题。

　　设计这类接插件的时候，首先要明确引脚的载流能力匹配，单根引脚的截面积需要对应回路的额定电流，通常这类90格排布的排针，单针载流在1-3A区间，适配小功率电源的信号与小电流供电传输。绝缘基座的材质选用需要兼顾耐温与绝缘性能，一般采用耐高温的工程塑料，满足波峰焊或者回流焊的温度要求，避免焊接过程中基座变形导致引脚移位。引脚的弯折角度是设计里的重点，90度弯折的位置需要预留足够的应力释放空间，弯折半径不能过小，否则会导致铜质引脚内部产生应力集中，在长期使用或者插拔受力时出现引脚断裂的问题；同时弯折后的引脚平直段需要保持共面度，确保焊接时所有引脚都能和PCB焊盘充分接触，减少虚焊的概率。

　　从安装边界来看，直插段的引脚长度需要匹配PCB板的厚度，通常伸出焊盘的长度控制在1-1.5mm，保证焊锡能够充分包裹引脚形成可靠焊点；弯折后的水平段长度需要根据板间间距确定，避免和相邻元器件产生干涉，绝缘基座的长宽尺寸需要和PCB上的安装孔位精准对应，基座底部和PCB表面预留0.2mm左右的间隙，方便焊接后清洗助焊剂残留，也能避免基座和板上的丝印、贴片元件产生挤压。引脚的排布间距采用标准的2.54mm格距，这是行业通用的排针间距规格，能够和市面上通用的排母、接线端子完美匹配，不需要额外定制配套连接件，降低整体的物料成本。

　　在功能特性上，这类排针的接触电阻需要控制在毫欧级别，减少大电流通过时的压降与发热，引脚表面通常会做镀锡处理，提升抗氧化能力与焊接性能，部分要求更高的场景会采用镀金处理，提升反复插拔后的接触可靠性。绝缘基座的绝缘电阻需要达到千兆欧级别，避免相邻引脚之间出现漏电、打火的问题，尤其是在电源回路里，相邻引脚如果绝缘性能不足，很容易导致短路烧毁电源模块。设计过程中还需要考虑引脚的保持力，也就是引脚和绝缘基座之间的拉脱力，需要保证在插拔或者线束受力时，引脚不会从基座中被拔出，通常会在引脚和基座接触的位置设计滚花或者倒刺结构，增强两者的结合力。

　　实际选型使用的时候，除了关注载流能力，还要注意引脚的镀层是否符合使用环境的要求，在高湿、有盐雾的环境下，需要选择镀层更厚或者防腐性能更好的型号，避免引脚锈蚀导致接触不良。安装焊接时，需要控制焊接温度与时间，避免长时间高温导致基座变形或者引脚镀层破坏，焊接完成后需要检查所有引脚的焊点是否饱满，有没有虚焊、连焊的问题，弯折段的引脚如果需要和外部线束连接，要做好应力固定，避免线束的拉扯力直接作用在焊点上，长期受力导致焊点开裂。这类接插件虽然属于小型基础电子元件，但在电源回路里的作用至关重要，一旦出现接触不良或者断裂的问题，会直接导致整个电源模块无法正常工作，甚至引发过热起火的风险，所以在结构设计与选型时都需要充分考虑实际工况的要求，不能因为元件小就忽略细节上的设计验证。
