9mm嵌入式LED信号指示灯结构设计

　　在工业电控柜、小型机电设备、仪器仪表的面板布局设计中，这类小尺寸LED指示灯是最常用的人机交互信号元件，承担着设备运行状态反馈、故障预警、回路通断指示的核心作用，不需要复杂的交互逻辑，仅通过亮灭、不同发光色就能让运维人员快速判断设备当前工况，是低压电控回路里必不可少的基础元件。这款9mm规格的指示灯，是针对小尺寸安装空间场景设计的，相比常见的16mm、22mm标准指示灯，它的安装开孔直径更小，适合在紧凑排布的小型设备面板、手持控制终端、分布式IO模块面板上使用，不会占用过多面板空间，能在有限的布局区域内排布更多信号点位，满足多状态信号反馈的需求。

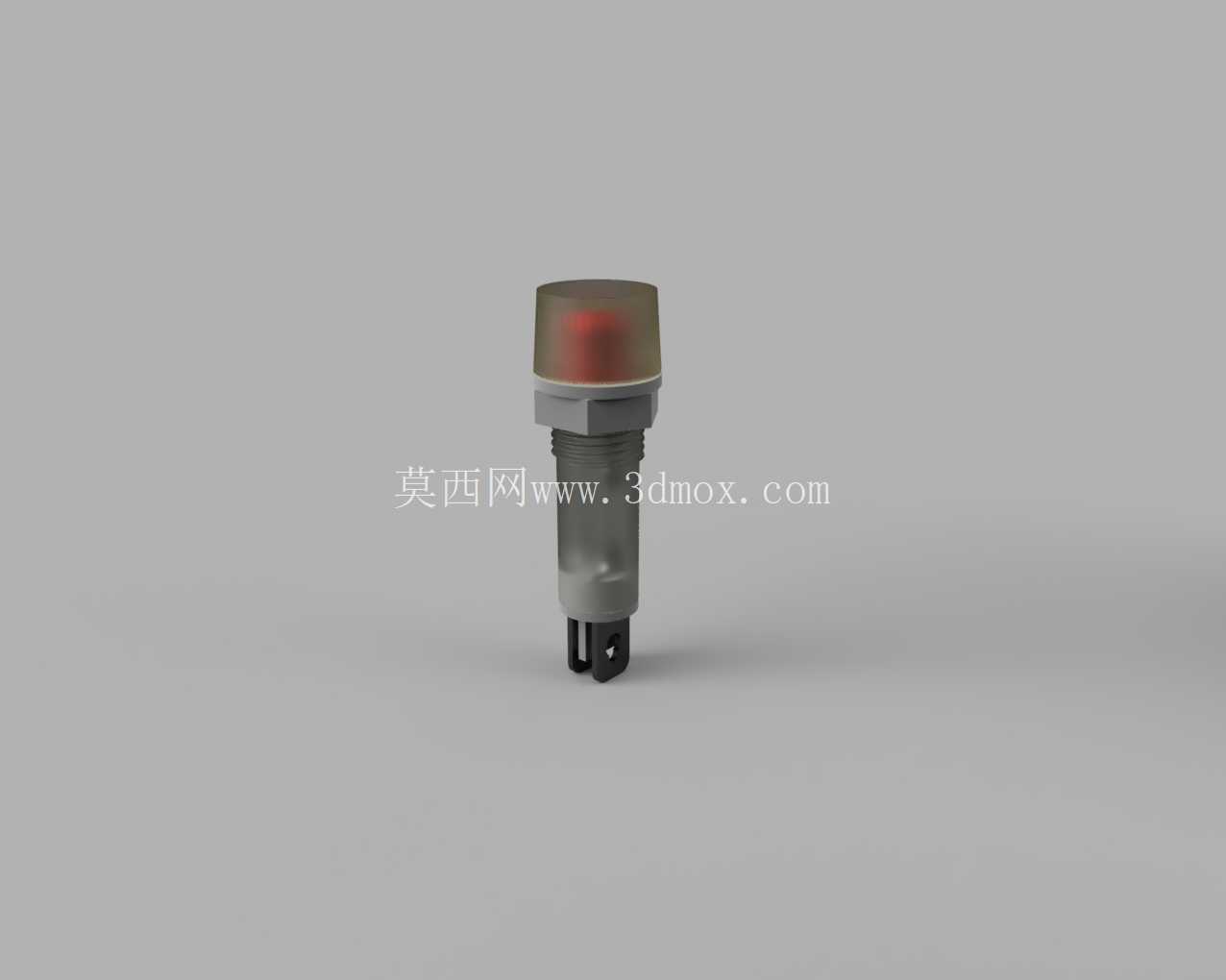

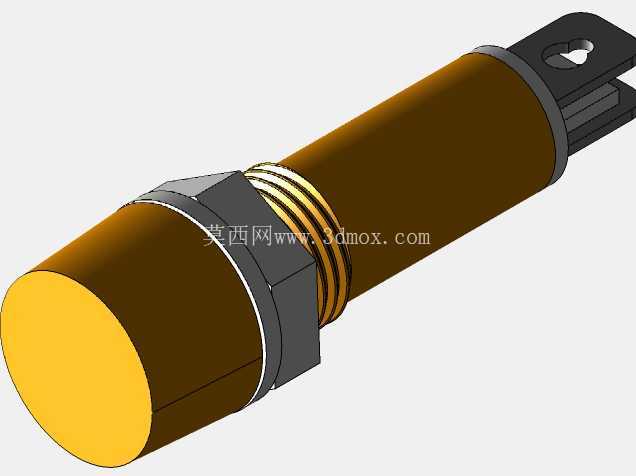

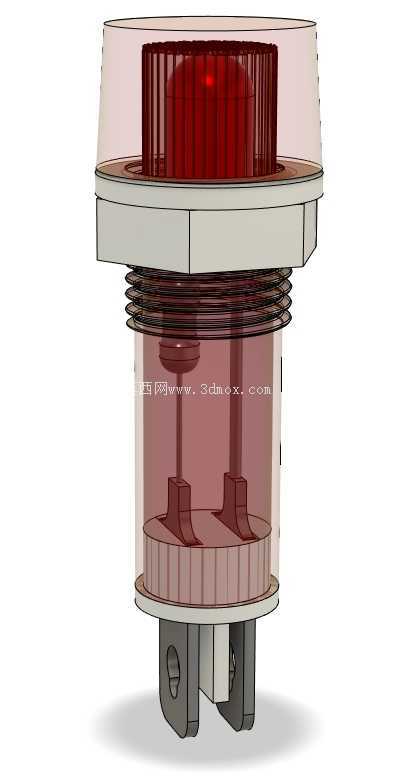

　　从结构设计来看，这款指示灯采用了螺纹式安装结构，主体中段设置了外螺纹段，配套锁紧螺母就能实现快速面板固定，安装时只需要在面板上开出对应直径的圆孔，将指示灯从面板正面插入，背面旋紧锁紧螺母即可完成固定，不需要额外的固定支架，安装效率高，同时螺纹结构可以适配一定厚度范围内的面板，不管是薄型塑料面板还是厚度稍大的金属面板都能可靠固定，不会出现松动脱落的问题。头部采用了半透明的磨砂灯罩设计，这种设计一方面可以将内部LED发出的光线进行漫反射，避免光线直射人眼造成眩光，另一方面磨砂材质可以让光线扩散更均匀，从不同观察角度都能清晰识别灯的亮灭状态，不会出现侧面观察看不清的问题；灯罩顶部做了轻微的圆弧凸起，既可以避免积灰，也能在一定程度上减少外力磕碰对内部发光元件的损伤。

　　主体外壳采用了绝缘耐温的工程塑料材质，能够满足低压电控场景的绝缘防护要求，避免出现回路漏电的风险，同时材质具备一定的耐温性能，在设备内部长期工作的温升环境下不会出现变形、老化开裂的问题，适配工业场景的长期使用需求。尾部采用了插片式接线结构，相比螺丝接线的方式，插片接线的装配效率更高，适合批量生产的设备装配，配套对应的接插件就能实现快速接线，同时接线部位的接触可靠性更好，不会因为设备运行过程中的振动出现接线松动、接触不良的问题，避免出现信号误报的情况。

　　在实际选型应用中，这类9mm指示灯常被用在小型开关电源、信号隔离器、小型变频器的侧面状态指示，也会用在非标自动化设备的辅助操作面板上，用来指示气路通断、传感器触发状态、电机运行方向等细分信号，因为尺寸小巧，不会破坏面板的整体布局协调性，同时发光识别度足够满足现场使用需求。建模过程中需要重点关注安装螺纹的尺寸公差，要保证和标准锁紧螺母的配合顺畅，同时安装段的直径要和开孔尺寸形成合理配合，间隙过大会导致指示灯晃动，间隙过小会造成安装困难；灯罩部分的壁厚要均匀，避免注塑生产时出现缩痕影响透光均匀性，同时灯罩和主体的配合卡扣要设计足够的扣合量，避免长期使用后灯罩脱落；尾部插片的位置度要严格控制，保证和配套接插件的对接顺畅，不会出现插针歪斜导致的接线失败问题。另外在设计时还要考虑防护等级的要求，头部灯罩和主体的配合面要做简单的密封结构，避免面板表面的水渍、灰尘进入设备内部，适配工业现场的复杂使用环境，即使在有少量溅水、粉尘的场景下也能可靠工作，不会因为异物侵入导致内部发光元件损坏。
