侧入式16针PHD线对板连接器结构设计

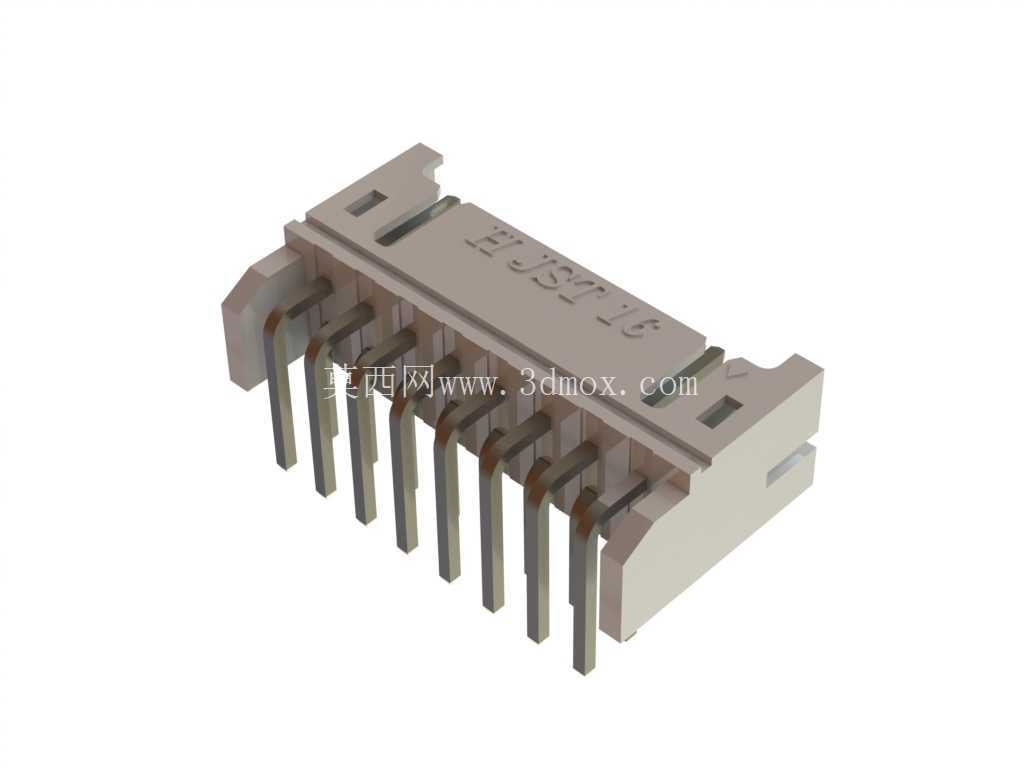

　　在消费电子、工业控制板卡、小型电源模块的板级互连场景里，侧入式接插件的选型一直是结构工程师需要反复核对安装边界的环节，这款16针PHD规格的连接器，针对卧式贴装后线束侧向出线的布局做了针对性的结构优化，能有效降低板卡上方的空间占用，适配设备内部局促的走线空间。从实际功能来看，该连接器属于线对板连接类器件，主要实现板载电路与外部线束的信号、小功率电源传输，16个针脚的配置可覆盖多通道信号传输、多回路供电的连接需求，针脚采用弯针卧式设计，插装焊接后针体平行于PCB板面，出线方向与板面相平行，相比直插立式连接器，能减少线束弯折半径，避免线束在设备组装时与上方壳体、其他元器件产生干涉。

　　设计过程中，首先要匹配JST PHD系列的通用插接公差，胶芯本体的定位槽、防呆凸台结构完全适配对应规格的线束端胶壳，插合后能实现错位防插，避免针脚错接导致的电路短路；胶芯本体上的标识刻印清晰标注了针脚序号与极性方向，生产组装时作业人员可快速识别对位，减少错装概率。针脚部分采用铜合金基材，表面做镀锡处理，兼顾焊接附着力与接触导电性能，针脚的折弯角度严格控制在90度公差范围内，插装时每个针脚能精准对应PCB上的安装过孔，过波峰焊时不会出现针脚偏位、虚焊的问题；胶芯本体采用耐高温工程塑料注塑成型，能承受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、针脚松动的情况。

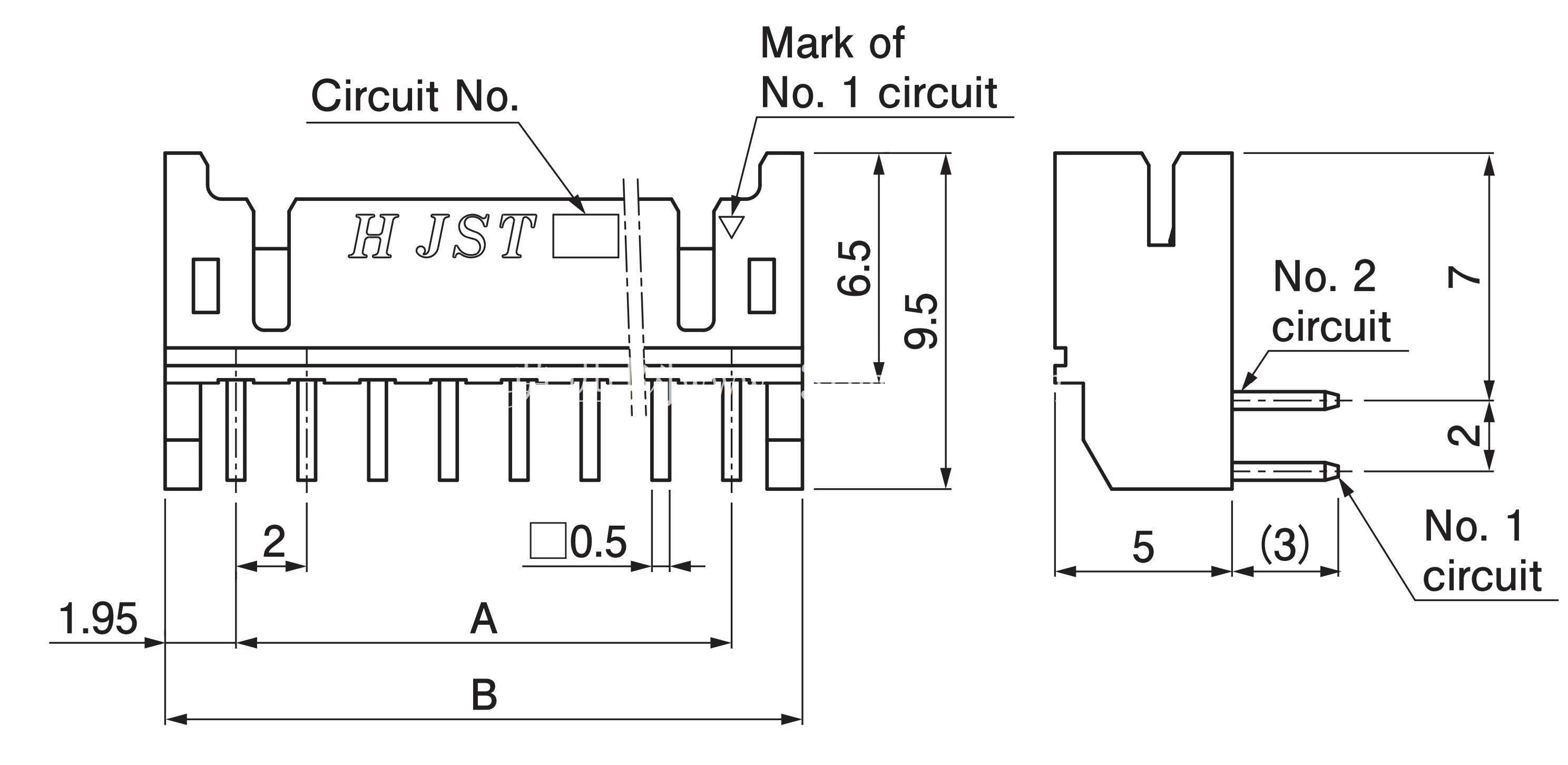

　　从安装边界来看，该连接器贴装在PCB板边位置时，胶芯本体距离板边的安全距离控制在1mm以上即可满足组装要求，插合线束后，侧向延伸的线束弯折半径最小可支持5mm，适配超薄型设备的内部空间布局；胶芯两侧的固定焊盘设计，能在焊接后增强连接器与PCB的结合强度，避免多次插拔后出现针脚松脱、连接器脱落的问题。在工业控制传感器模块、小型开关电源、智能家居控制板的设计中，这类侧入式连接器常被用于板间连线、外接传感器线束、电源输入线的连接，相比立式连接器，其侧向出线的特性能让设备内部走线更规整，减少线束堆叠带来的散热问题，同时降低整机的组装高度，适配紧凑型设备的结构设计需求。

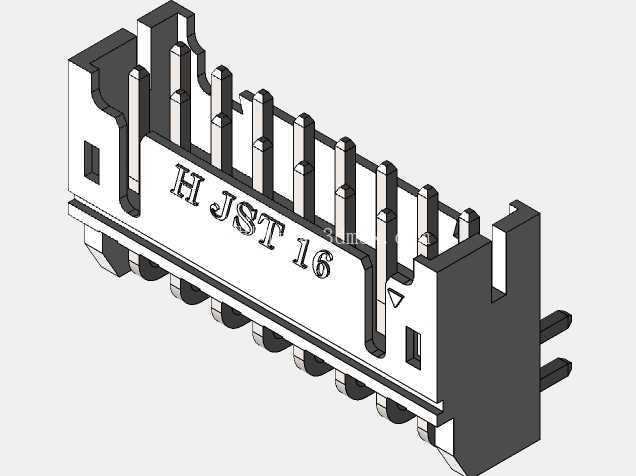

　　建模过程中，对胶芯的卡扣结构、针脚的折弯R角、插接配合面的公差都做了精准还原，每个针脚的位置度公差控制在0.1mm以内，完全匹配实际生产中的PCB封装尺寸，结构工程师在做板卡布局时可直接调用该模型进行干涉检查，提前预判组装过程中可能出现的空间冲突问题，减少打样后的改模次数。胶芯表面的防滑纹理设计，能在插拔线束时提供足够的摩擦力，方便作业人员徒手完成插拔操作，无需额外工具辅助；针脚的露出长度经过优化，焊接后焊锡能均匀包裹针脚端部，不会出现焊锡溢出粘连相邻针脚的问题，提升焊接良率。在车载小型控制模块、便携检测仪器的板卡设计中，这类连接器的抗振动性能也经过验证，插合后卡扣结构能提供足够的保持力，设备在运输、使用过程中出现振动时，不会出现线束松脱、接触不良的故障，保证信号与电源传输的稳定性。
