符合GOST标准的刚性法兰耦合传动件

　　在重载传动系统的轴系连接场景中，刚性法兰耦合是应用极为广泛的轴间刚性连接部件，这类部件常见于矿山输送设备、冶金轧线传动组、重型机床主轴传动、港口起重设备的行走机构等对传动同轴度要求较高、载荷传递平稳无缓冲需求的工况中，区别于弹性联轴器具备的偏移补偿与减振能力，刚性法兰耦合完全依靠法兰结合面的摩擦力与螺栓的剪切力实现扭矩传递，不存在传动间隙，能够保证两端轴系的绝对同步转动，适合转速稳定、冲击载荷小、安装对中精度有保障的传动链路。

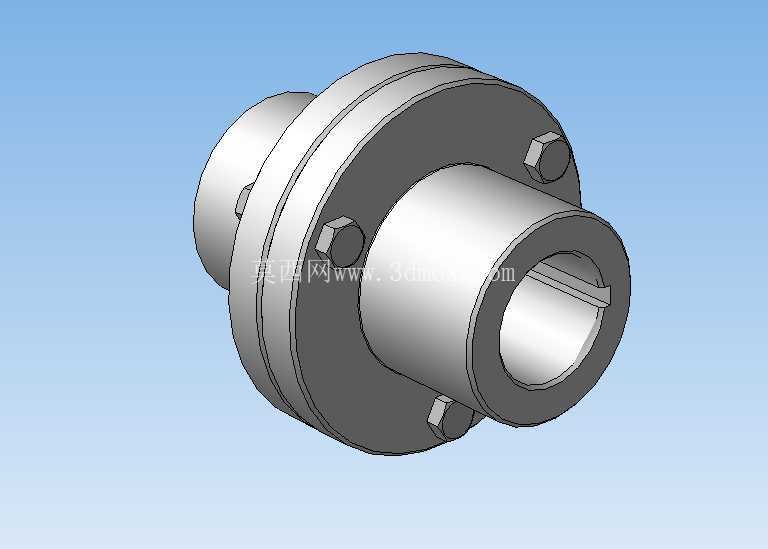

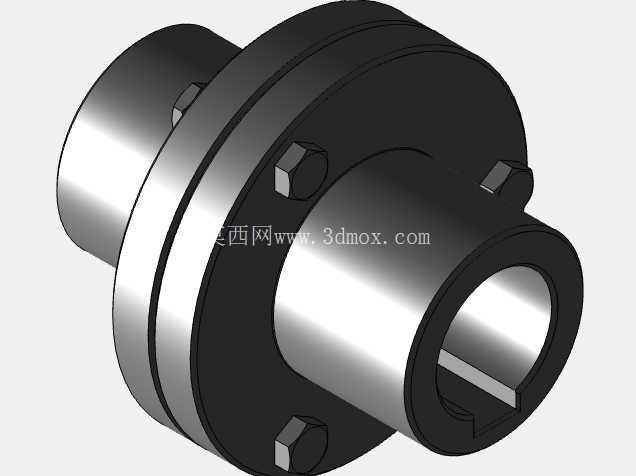

　　这款刚性法兰耦合的设计完全遵循GOST 20761-96标准要求，公称扭矩适配630N·m的传动载荷，适配轴径为55mm的圆柱轴连接，整体采用对称式法兰盘结构，两端分别设置带键槽的轴套结构，轴套与法兰盘为一体化加工成型，避免了分体装配带来的同轴度误差。键槽采用标准平键槽设计，能够与轴上的平键紧密配合，承担扭矩传递过程中的周向限位作用，防止轴与轴套之间出现相对转动。两个法兰盘的结合面加工有高精度的定位止口，安装时止口的凸台与凹槽相互嵌合，能够快速实现两端法兰的同轴定位，降低现场安装的对中难度，避免因安装偏差导致的轴系附加弯矩。法兰盘圆周方向均匀布置多组六角头螺栓连接位，螺栓采用铰制孔设计，安装后螺栓杆与孔壁紧密贴合，既能够提供足够的预紧力保证结合面的摩擦传扭能力，也能通过螺栓自身的剪切强度承担部分过载扭矩，提升连接的可靠性。

　　从安装边界来看，该耦合件的轴套长度经过优化设计，既保证了与轴的配合接触长度足够，避免轴套在交变载荷下出现应力集中导致的轴颈磨损，也不会过度占用轴系的轴向安装空间，法兰盘的外径尺寸根据扭矩载荷进行匹配，在保证螺栓布置空间与法兰盘结构强度的前提下，尽可能控制整体外径尺寸，减少传动系统的外围空间占用。设计过程中，所有加工面的粗糙度、形位公差都严格遵循对应标准要求，法兰结合面的平面度公差控制在合理范围内，保证连接后两个法兰盘能够完全贴合，避免出现局部间隙导致的连接刚度下降；轴套内孔的圆柱度公差、键槽的对称度公差都经过严格校核，保证装配后轴与轴套的配合精度，减少运转过程中的偏磨问题。

　　在实际选型应用中，这类刚性法兰耦合不适合存在较大径向偏移、角向偏移或者轴向窜动的轴系连接，使用前需要确认两端轴的对中精度符合安装要求，否则运转过程中会产生较大的附加载荷，加速轴承、轴封等相邻部件的磨损。相较于其他类型的刚性联轴器，法兰式的刚性耦合拆装更为便捷，维护时只需要拆卸法兰连接螺栓即可分离两端轴系，不需要大幅度移动两端的传动设备，能够大幅降低设备检修的工作量。在三维建模过程中，模型完整还原了所有结构细节，包括轴套的倒角、螺栓头的沉台、键槽的退刀槽、法兰结合面的止口结构等，所有尺寸都严格对应标准参数，能够直接用于装配模拟、干涉检查、工程图导出等设计环节，也可以作为传动系统选型阶段的可视化参考模型，帮助设计人员快速完成轴系布局的空间校核，确认安装位置是否存在结构干涉，提前预判装配过程中可能出现的问题。
