便携式折叠支架式居家电取暖器结构设计

　　这款便携式电取暖设备的结构设计，核心围绕小空间局部取暖的实际使用场景展开，区别于固定式全屋采暖设备，它的定位是桌面下方、临时工位、小型出租屋角落这类1-2人近距离取暖的场景，不需要覆盖大空间，重点是定向热辐射的效率和使用时的安全防护。

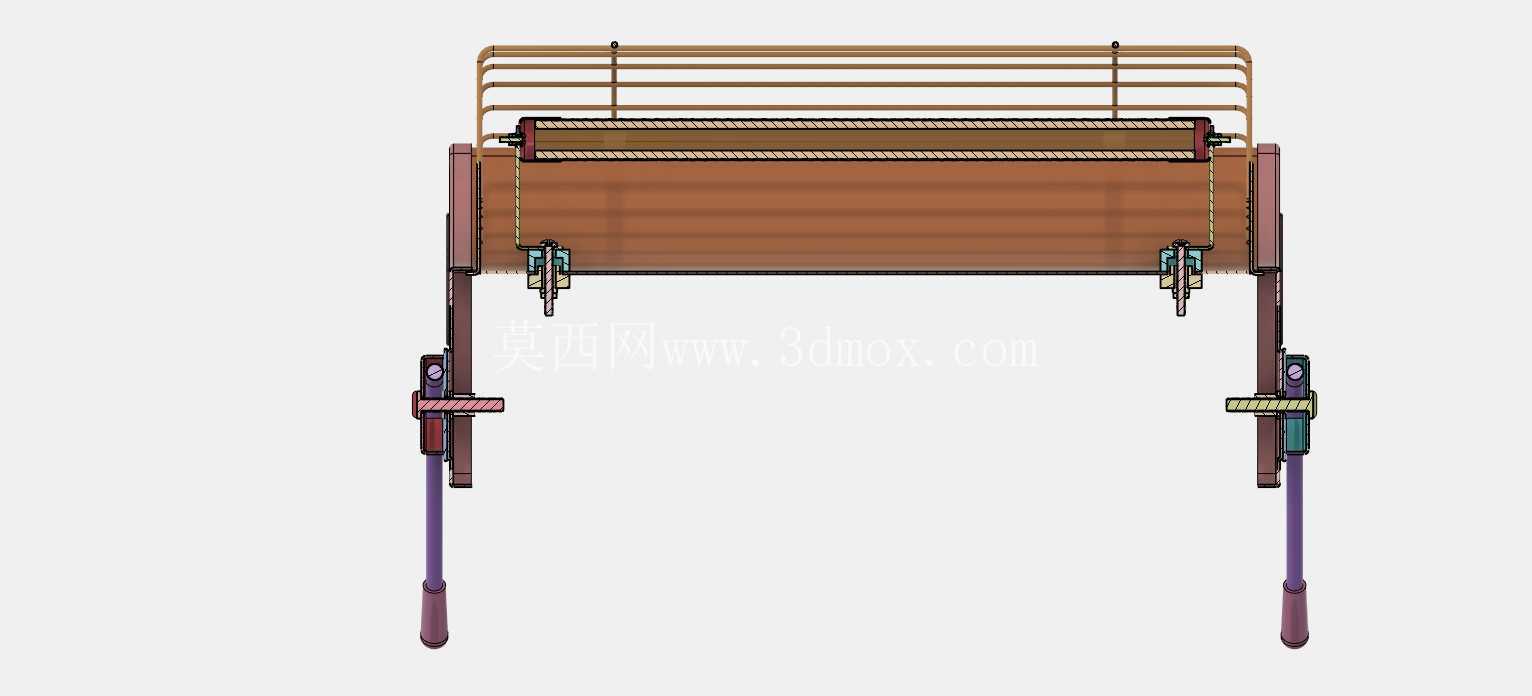

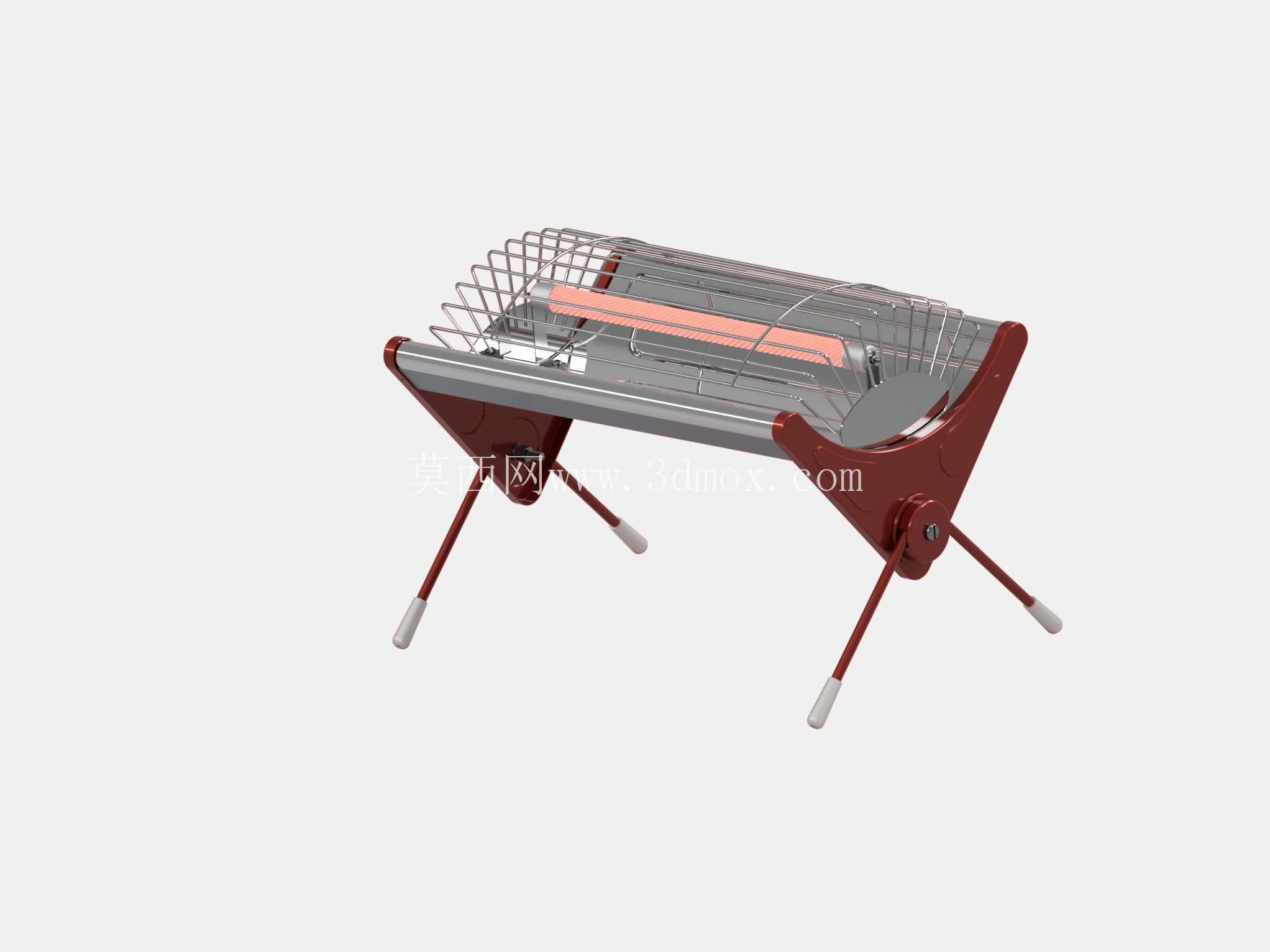

　　从结构组成来看，核心发热单元采用横向布置的辐射式发热管，外部包裹的弧形金属防护网做了多道折弯加强，网格间距控制在8mm以内，既不会阻挡红外热辐射的传递，又能避免肢体意外触碰高温发热管，防护网的两端通过卡扣结构固定在两侧的端盖支架上，不需要额外的螺丝紧固，后期拆解维护发热管时只需要拨开卡扣就能取下防护网，拆装效率比传统螺丝固定结构提升不少。两侧的端盖采用耐高温的硬质绝缘材质，既作为发热管的安装基座，也作为支架的铰接承载部件，所有带电接线端都隐藏在端盖内部的空腔里，外部看不到裸露的接线，避免日常使用时积灰或者溅水引发的安全隐患。

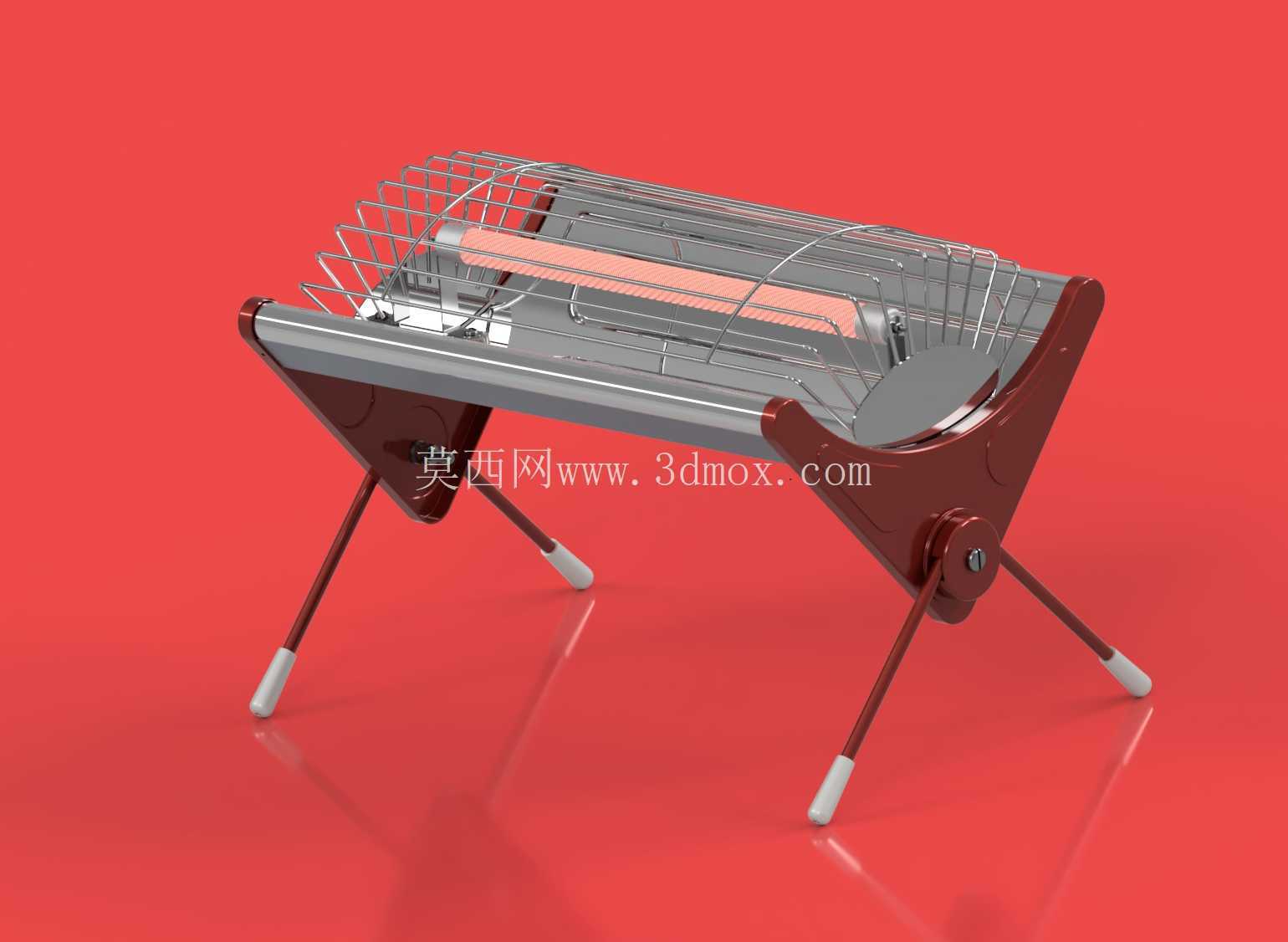

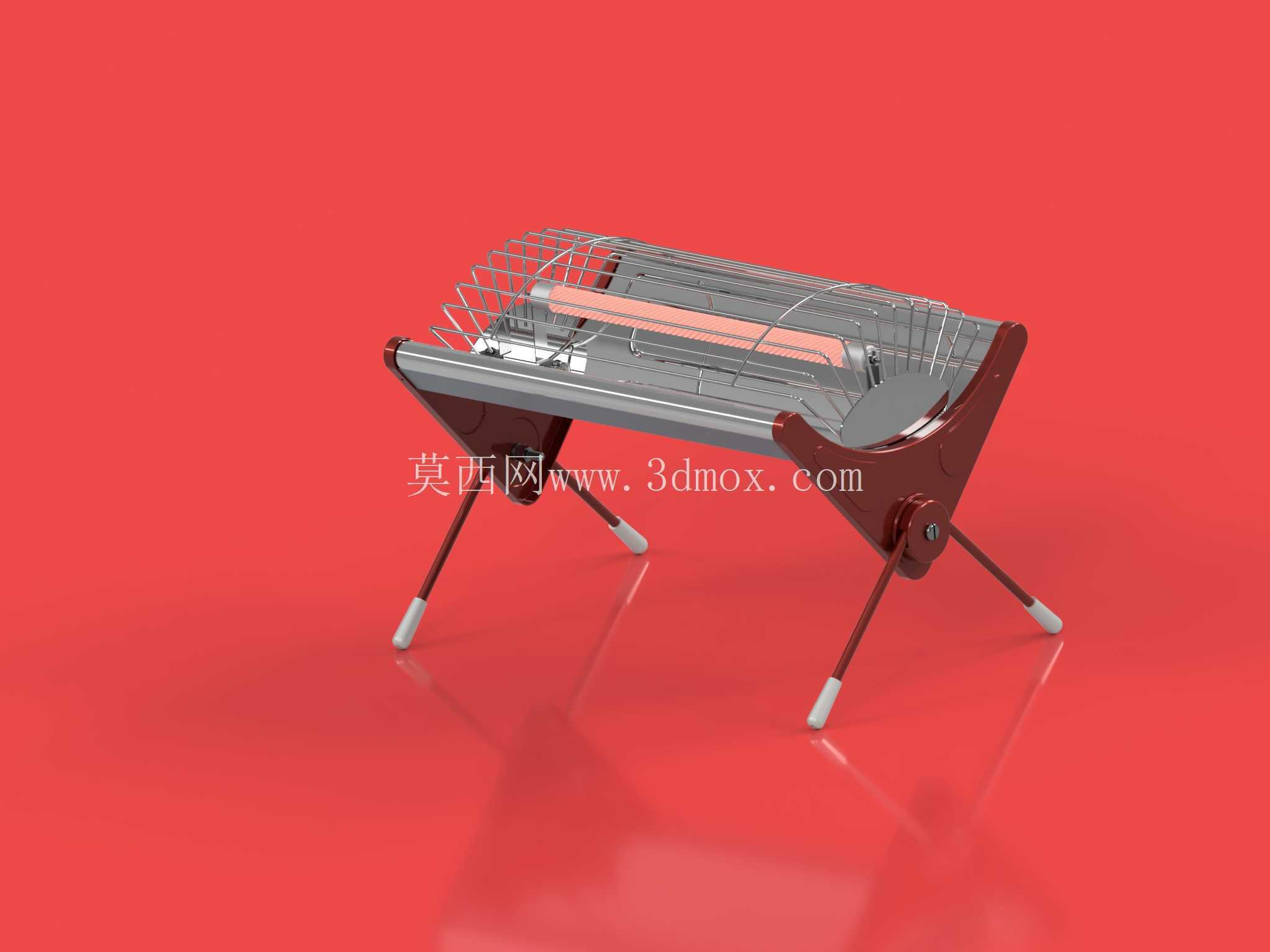

　　支撑结构采用了可折叠的四腿设计，两条前腿和两条后腿分别铰接在两侧端盖的下部转轴上，展开时支腿向外倾斜15度，整体支撑的投影面积比设备本体宽出60mm，放置在光滑地面时也不会轻易侧翻，支腿的末端套有防滑的橡胶脚垫，既可以增大和地面的摩擦力，也能避免金属支腿刮花木质或者瓷砖地面；不需要使用时，四条支腿可以向内旋转折叠到防护网下方的空腔里，折叠后的整体厚度不到120mm，可以塞进书桌抽屉、储物柜缝隙这类狭小空间里，收纳占用的空间比传统小太阳取暖器小40%左右。

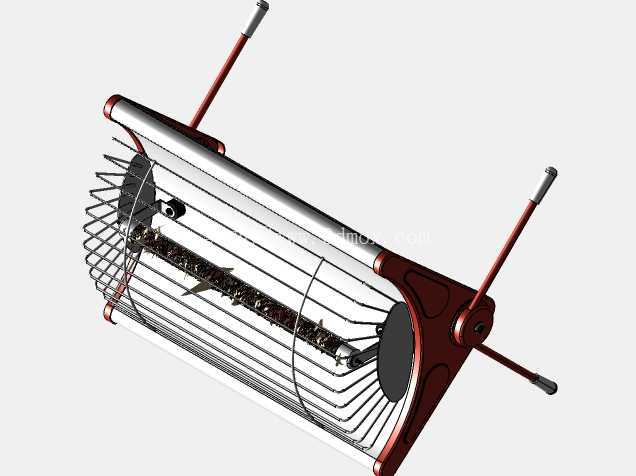

　　设计过程中重点考虑了发热区域的角度调节需求，两侧端盖和支腿的铰接位置设置了阻尼结构，用户可以根据自己的坐姿调整发热面的倾斜角度，角度调节范围在水平向上30度到水平向下20度之间，不管是放在地面烘脚，还是放在桌面边烘手，都能把热辐射的中心区域对准需要取暖的部位，不需要额外垫东西调整设备高度。发热管的背部设置了弧形的金属反射罩，反射罩表面做了抛光处理，可以把发热管向后辐射的热量全部反射到前方的取暖区域，比没有反射罩的结构热利用效率提升35%左右，相同功率下前方的体感温度更高，也能减少设备背部无效的热量散逸，避免设备背部靠近墙面时烤坏墙面涂层。

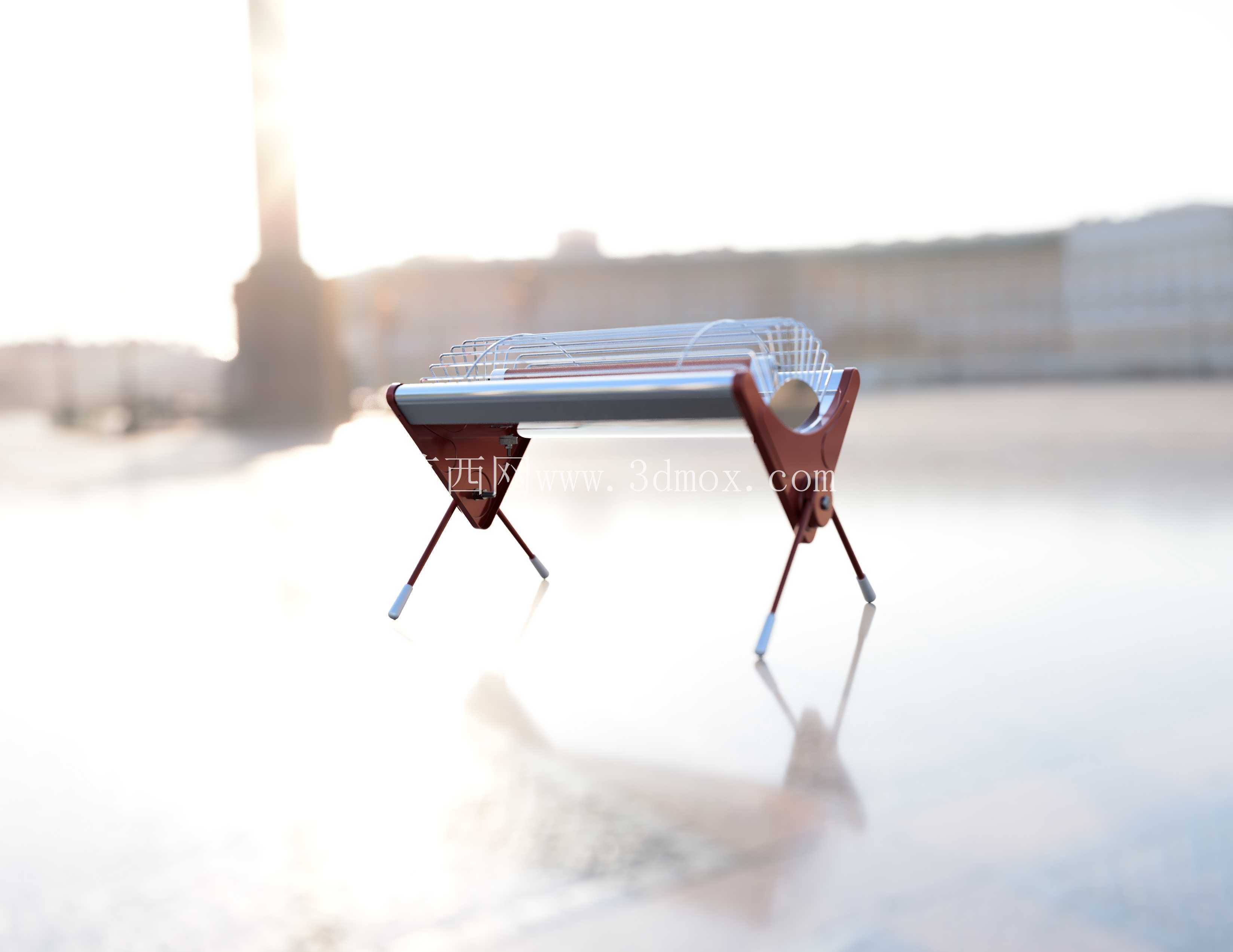

　　从安装边界来看，这款设备不需要额外的固定安装，属于即放即用的便携式设备，展开后的整体外形尺寸控制在长380mm、宽180mm、高260mm以内，放置在0.5平方米的平面上就可以稳定使用，不需要预留额外的安装空间。设备的外壳所有棱角位置都做了R3以上的圆角处理，搬运或者挪动时不会划伤手部，金属结构件全部采用冷轧薄板冲压成型，板材厚度控制在0.8mm，兼顾结构强度和整体重量，整机重量不到2kg，单手就可以拎着挪动位置。

　　在结构细节处理上，防护网的金属丝交点位置全部做了压焊处理，不会出现网丝松动错位的情况，长期使用也不会因为热胀冷缩出现异响；反射罩和端盖的连接位置设置了三个隔热垫片，避免反射罩的热量直接传导到外部端盖上，长时间使用时端盖外表面的温度可以控制在45摄氏度以下，不小心碰到也不会烫伤。设备的电源线从其中一侧端盖的下部引出，出线位置做了防弯折的橡胶护套，经常弯折也不会出现线皮破损的情况，电源线的长度设置为1.2m，适配日常桌面下方取电的距离，不需要额外搭配插线板也能正常使用。

　　不同于市面上常见的圆形小太阳结构，这款设备采用长条形的发热面设计，热辐射的覆盖范围是横向的长条区域，更适合人坐着的时候腿部、手部的横向取暖需求，不会出现局部过热、旁边区域没有热感的情况。支腿的铰接位置做了过盈配合的阻尼设计，折叠或者展开时不需要额外的锁扣，调整到任意角度都可以保持位置稳定，不会出现支腿自动滑落的情况。整体结构没有复杂的传动部件，所有零部件都是常见的冲压件、注塑件和标准电器元件，生产组装的工序简单，后期维修更换配件的成本也比较低，适合小批量量产或者个人DIY制作。
