带工作台进给结构的棘轮传动机构

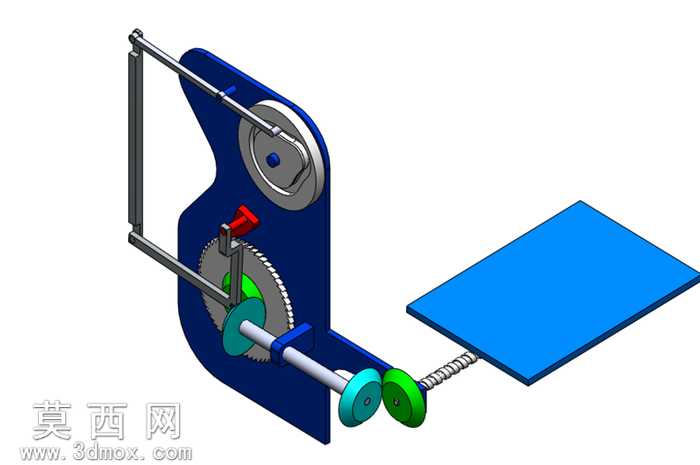

本作品为带直线工作台的棘轮间歇进给传动机构，采用三维参数化建模方式完成全零件构建与整机装配，建模过程中严格遵循机械设计的公差配合规范，对每个传动零件的尺寸链进行校核，确保各运动部件无干涉、传动逻辑通顺。建模阶段先完成核心棘轮棘爪组件的构建：棘轮轮齿采用渐开线齿形轮廓绘制，通过拉伸、阵列特征完成齿圈成型，棘爪部分设计了带复位弹簧的铰接结构，保证棘爪能顺畅卡入棘轮齿槽完成单向驱动，同时在反向时可顺利滑过齿面不发生卡滞。传动链路部分依次构建了同轴布置的多级带轮，带轮采用V型带槽结构，通过不同直径带轮的配比实现转速的分级调节，带轮与传动轴之间采用平键连接结构，保证扭矩传递的可靠性；传动轴末端连接丝杠螺母副，将棘轮输出的单向间歇旋转运动转化为工作台的直线间歇进给运动，丝杠采用梯形螺纹牙型，具备良好的自锁性能，可避免工作台受外力发生位置偏移。工作台部分采用平板式结构，底部设置导向滑槽与机架配合，保证直线运动的平稳性，工作台与丝杠螺母之间采用铰接连接，可补偿少量安装误差。机架采用一体化立式折弯板结构，通过筋板特征提升整体刚性，所有铰接位置均设计了衬套安装位，降低运动过程中的磨损。渲染阶段对不同零件赋予差异化材质：机架采用深蓝色哑光烤漆材质，金属传动轴、带轮、丝杠赋予抛光钢材质，棘轮、棘爪采用调质钢的金属质感，操作手柄采用防滑橡胶材质，工作台采用亮蓝色工程塑料材质，通过环境光遮蔽、全局光照效果渲染出真实的装配质感，清晰展现各部件的装配层级与运动关系。设计思路围绕间歇进给的工况需求展开，通过棘轮机构的单向传动特性实现精准的步进送料，搭配带轮调速与丝杠传动，可适配不同进给步距与进给速度的使用场景，整体结构紧凑，传动路径清晰，可作为小型进给工作台、间歇送料装置的结构参考。
